7

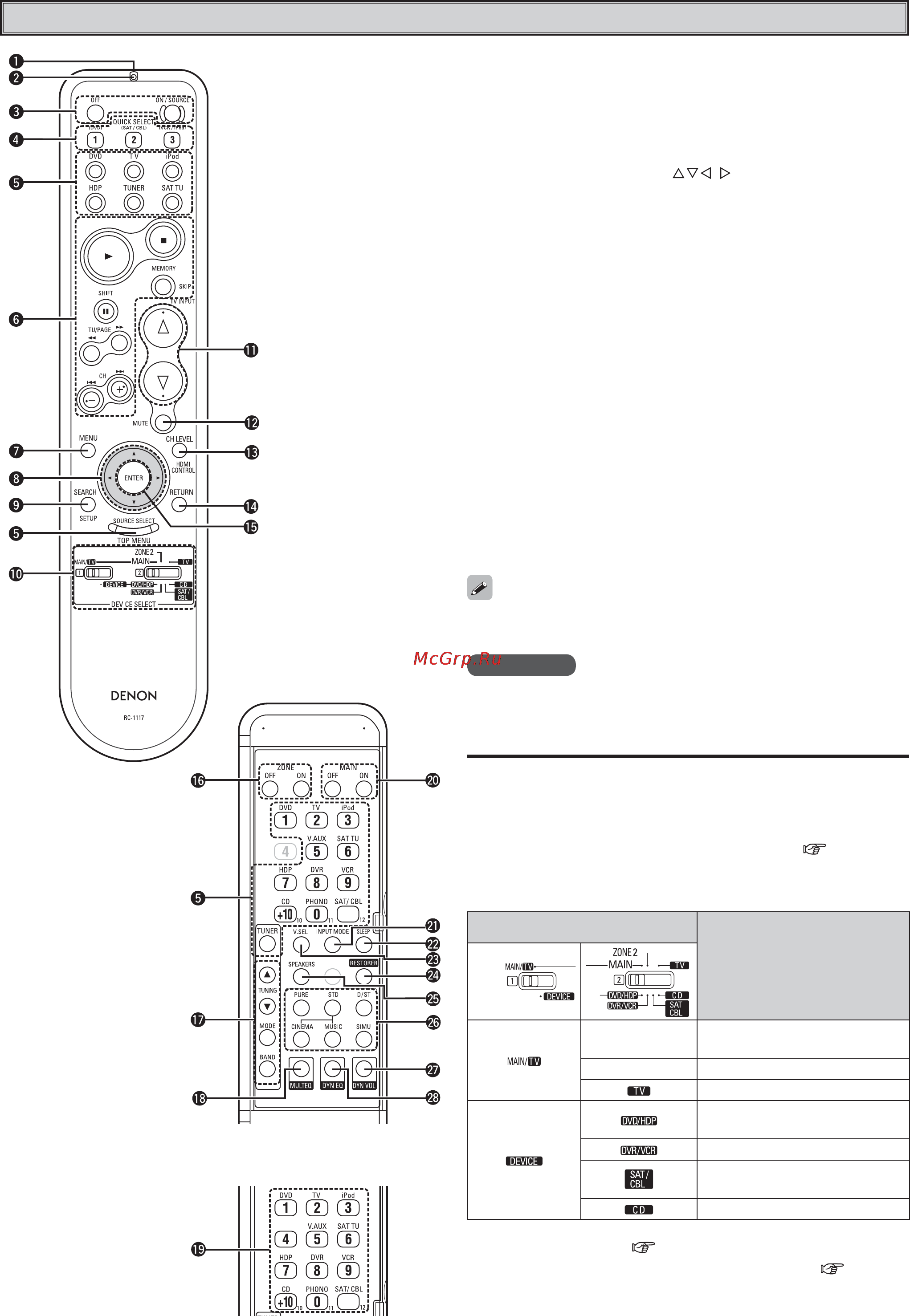

Пульт дистанционного управления
1 Передатчик сигналов дистанционного управления
2 Индикатор ...........................................................................................(56)
3 Кнопки включения питания ............................................................... (20)
4 Кнопки QUICK SELECT [Быстрый выбор] ..........................................(54)
5 Кнопки SOURCE SELECT [Выбор источника сигнала]...................... (20)
6 Системные кнопки ..............................................................................(56)
7 Кнопка вызова меню ......................................................................... (21)
8 Кнопки управления курсором (
) ....................................... (21)
9 Кнопка SEARCH [Поиск] ............................................................... (41, 43)
0 Переключатели выбора устройства ............................................ (40, 56)
! Кнопки регулировки главного уровня громкости .............................(40)
" Кнопка MUTING [Приглушение звука] ...............................................(44)
§ Кнопка настройки уровня громкости канала ....................................(54)
$ Кнопка RETURN [Возврат] ................................................................. (21)
% Кнопка ENTER [Ввод]......................................................................... (21)
& Кнопка включения питания ZONE2 ....................................................(55)
/ Кнопки включения тюнера .................................................................(42)
( Кнопка MULTEQ [Многофункциональный эквалайзер] ....................(49)
) Цифровые кнопки (0–9, +10) ............................................................(56)
= Кнопки включения питания MAIN ZONE ........................................... (20)
a Кнопка INPUT MODE [Входной режим]..............................................(39)
b Кнопка SLEEP TIMER
[Установка времени перехода в дежурный режим] .........................(53)
c Кнопка VIDEO SELECT [Переключение источника видеосигнала] ...(37)
d Кнопка RESTORER [Восстановление сжатого сигнала]................... (51)
e Кнопка включения/отключения фронтальной верхней АС ...............(48)
f Кнопки выбора режима пространственного звучания .....................(45)
g Кнопка DYNAMIC VOLUME
[Динамическая регулировка громкости] ..........................................(50)
h Кнопка DYNAMIC EQ [Динамический эквалайзер] ...........................(50)
Номера страниц, на которых приведено подробное описание функций кнопок,
указаны в круглых скобках ( ).
ПРИМЕЧАНИЕ
Вы можете управлять кнопками на задней панели при снятой задней крышке.
Операции, выполняемые с помощью ПДУ
Управление ресивером AVR-2310 ❏
Управление шестью дополнительными устройствами ❏
Для получения возможности дистанционного управления дополнительными •
устройствами необходимо предварительно ввести их коды ( стр. 56).
Выберите переключателем два устройства, соответствующие типам устройств, •
которыми вы хотите управлять дистанционно.
Положение переключателей
Управляемые устройства
MAIN
AVR-2310 (MAIN ZONE)
iPod
ZONE 2 AVR-2310 (ZONE2)
Телевизор
Проигрыватель дисков Blu-ray или
проигрыватель DVD-дисков
DVD-рекодер или видеодека
Ресивер спутникового ТВ или кабель-
ное ТВ
Проигрыватель CD-дисков
Операции ZONE2 ( ❏ стр. 55)
Настройка функции сквозного управления ( ❏ стр. 58)
