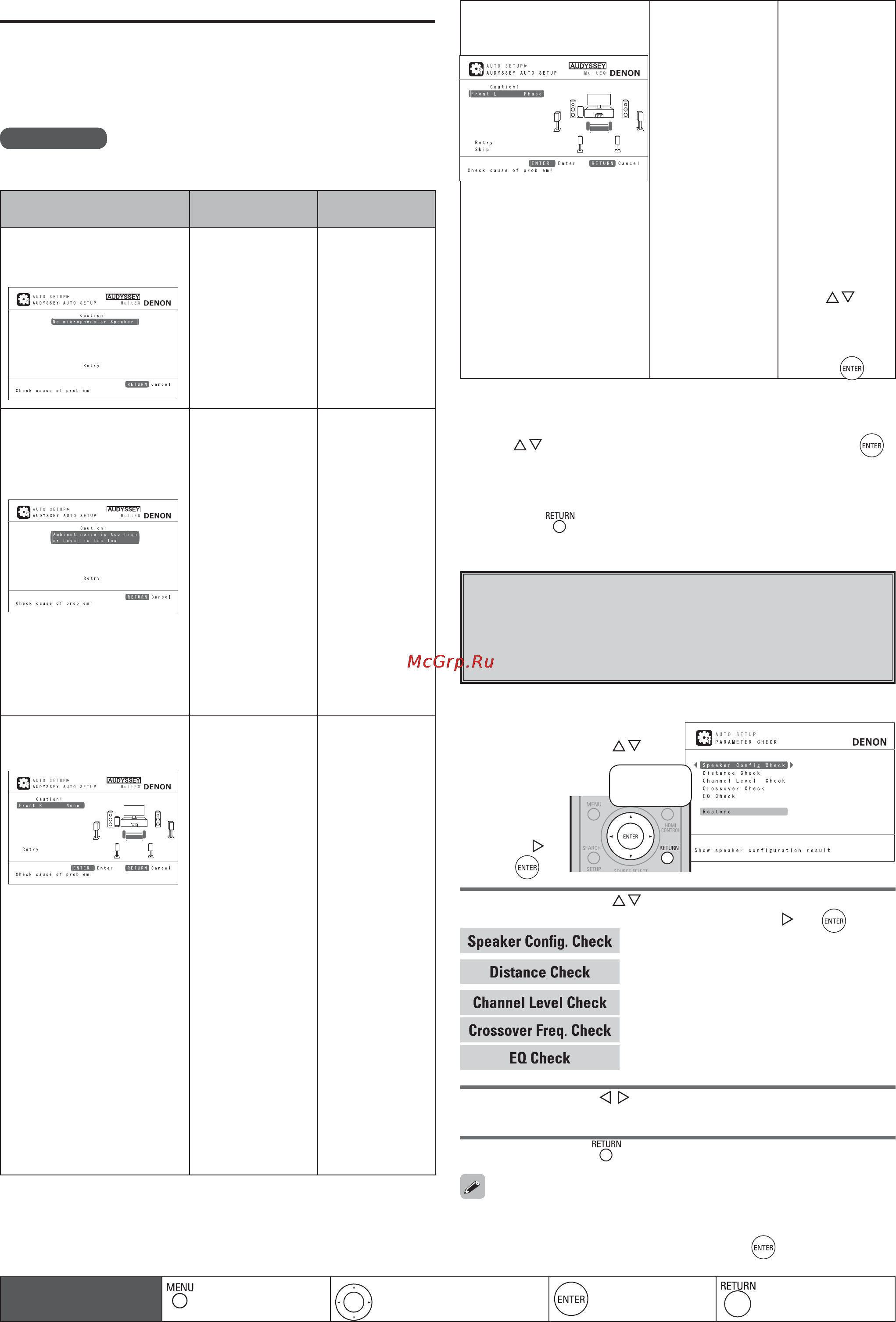

![Denon AVR-2310 Premium Silver [31/79] Проверка результатов измерений выполненных в процессе автоматической настройки parameter check проверка параметров](/img/pdf.png)
Denon AVR-2310 Premium Silver [31/79] Проверка результатов измерений выполненных в процессе автоматической настройки parameter check проверка параметров
![Denon AVR-2310 Premium Silver [31/79] Проверка результатов измерений выполненных в процессе автоматической настройки parameter check проверка параметров](/views2/1138135/page31/bg1f.png)
27
Сообщения об ошибках
Если процесс автоматической настройки не может быть завершен из-за неправильной
установки акустических систем, некорректного измерения параметров окружающей
среды и т.п., то на дисплей выводится сообщение об ошибке. Если это произойдет,
проверьте соответствующие сообщения, предпримите необходимые меры по
устранению ошибки, а затем выполните процесс автоматической настройки заново.
ПРИМЕЧАНИЕ
Перед проверкой соединительных кабелей АС обязательно отключите питание.
Примеры сообщений об
ошибках
Причина Необходимые
действия
Mic or Sp: None
[Нет микрофона или акустических
систем]
Прилагаемый мик-•
рофон не подклю-
чен.
Не все акустичес-•
кие системы могут
быть обнаружены.
Фронтальная ле-•
вая АС неправиль-
но определена
Подключите •
прилагаемый
измеритель-
ный микрофон
к гнезду SETUP
MIC основного
блока.
Проверьте со-•
единения акус-
тических систем.
Ambient noise is too high or Level is
to low
[Слишком большой уровень вне-
шнего шума или мал уровень
громкости]
В комнате слиш-•
ком шумно, что
не позволяет про-
извести точные
измерения.
Уровень громкости •
акустических сис-
тем или сабвуфера
слишком низок,
что не позволяет
произвести точные
измерения.
Выключите уст-•
ройство, созда-
ющее шум, либо
уберите его.
После того, как •
источник шума
будет удален,
попробуйте про-
извести измере-
ния еще раз.
Проверьте уста-•
новку акустичес-
ких систем и их
ориентацию.
Отрегулируйте •
уровень гром-
кости сабвуфе-
ра.
Caution: Front R: None
[Внимание! Фронтальная правая
АС отсутствует!]
Отображаемая •
акустическая сис-
тема не обнару-
жена.
Неправильно опре- •
делены фронталь-
ные акустические
системы правого
(R) канала.
Обнаружены АС •
пространственно-
го звучания только
одного канала.
При подключении •
только одной тыло-
вой АС пространс-
твенного звучания
воспроизводится
сигнал правого (R)
канала.
Выбран режим ис- •
пользования тыло-
вых АС пространс-
твенного звучания,
но АС пространс-
твенного звучания
не обнаружена.
Проверьте со-•
единения акус-
тических систем,
показанных на
дисплее.
Caution: Front L: Phase
[Внимание! Левая фронтальная
АС: Фаза]
Обратная поляр-•
ность АС, показан-
ной на дисплее.
Проверьте по-•
лярность со-
единения АС,
показанной на
дисплее.
Для некоторых •
АС это сообще-
ние об ошибке
может выво-
диться даже в
том случае, если
они подключены
правильно. Если
вы уверены в
правильности
подключения, то
с помощью кно-
пок
выбе-
рите пункт «Skip»
[Пропустить] и
затем нажмите
кнопку
.
Повторное выполнение процедуры автоматической на- ❏
стройки Audyssey Auto Setup
Кнопками выберите опцию «Retry» [Повторить], затем нажмите кнопку .
Отмена режима автоматической настройки Audyssey ❏
Auto Setup
Нажмите кнопку , на экране появится подсказка «Cancel auto setup?» [Отменить
автоматическую настройку?].
Проверка результатов измерений,
выполненных в процессе автоматической
настройки (Parameter Check) [Проверка
параметров]
Показанное ниже окно выводится после завершения процедуры
автоматической настройки Audyssey Auto Setup.
1
Выберите кнопками
подпункт
«Parameter
Check»,
затем
нажмите
кнопку
или
.
2
Выберите кнопками параметр, результаты измерения которо-
го вы желаете проверить, затем нажмите кнопку
или .
: Проверка наличия и размеров АС
: Проверка расстояния от места прослушивания до
АС
: Проверка уровня канала
: Проверка частоты среза кроссовера
: Проверка настройки эквалайзера
3
Используя кнопки , выберите АС, для которой выводятся пара-
метры.
4
Нажмите кнопку .
Снова появляется окно подтверждения. Повторите операции пп. 2 и 3.
После проведения процедуры автоматической настройки и изменения параметров
настроек прежние настройки могут быть восстановлены путем выбора опции «Re-
store» [Восстановить] с последующим нажатием кнопки
.
Передняя
сторона
Операционные кнопки
ПДУ
: Вызов меню
Отмена вызова меню
: Кнопки перемещения курсора
(Вверх/Вниз/Влево/Вправо)
: Подтверждение
выбранной настройки
: Возврат к предыдущему
пункту меню
