5

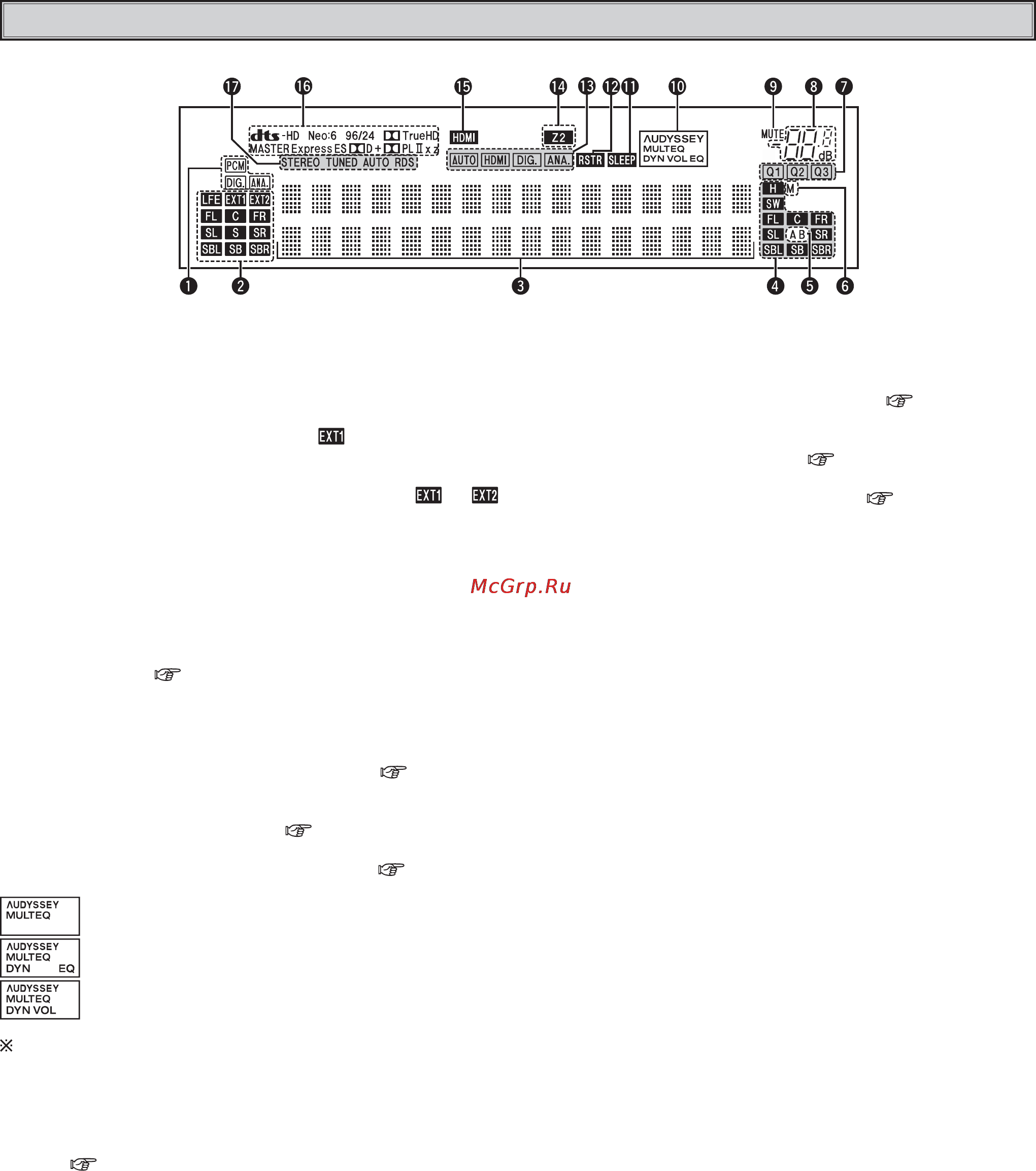

1 Индикаторы входных аудиосигналов
2 Индикаторы каналов входных сигналов
Индикатор светится при подаче на вход цифровых сигналов. Во время воспро-
изведения источников аудиосигнала индикатор «
» светится, когда входным
является дополнительный канал (любой канал, отличный от фронтльного и цен-
трального канала, канала пространственного звучания, тылового канала про-
странственного звучания или канала сабвуфера). Индикаторы «
» и « »
светятся при наличии двух или более дополнительных каналов.
3 Поле отображения информации
В этом поле отображаются: название источника входного сигнала, режим про-
странственного звучания, установленные значения параметров и прочая инфор-
мация.
4 Индикаторы каналов выходных сигнало
5 Индикатор фронтальной акустической системы
Свечение индикатора соответствует настройкам комплектов А и В фронтальных
акустических систем ( стр. 44).
6 Индикаторы выходного сигнала для монитора
Свечение индикатора соответствует настройке выходного сигнала для HDMI-мо-
нитора
7 Индикаторы QUICK SELECT
Индикатор светится при включенной функции Quick Select ( стр. 54).
8 Индикатор главного уровня громкости
9 Индикатор MUTE [Приглушение звука]
Зажигается при включении функции MUTE ( стр. 44).
0 Индикатор функции AUDYSSEY
На индикаторе отображаются следующие режимы работы ( стр. 49):
: Многофункциональный эквалайзер
: Многофункциональный эквалайзер и динамический эквалайзер
: Многофункциональный эквалайзер, динамический эквалайзер и ди-
намическая регулировка громкости
При изменении параметров настроек акустических систем после проведения
автоматической процедуры Audyssey Auto Setup либо гаснет поле индикатора,
либо все индикаторы перестают светиться.
! Индикатор SLEEP TIMER
Загорается, при активации функции установки времени перехода в дежурный
режим ( стр. 53).
" Индикатор RESTORER
Светится в процессе восстановления сжатого сигнала (
стр. 51).
§ Индикаторы типа входа
$ Индикатор ZONE2
Светится при выходе сигналов из ZONE2 ( стр. 55).
% Индикатор HDMI
Светится при обнаружении сигнала на входе HDMI ( стр. 14).
& Индикаторы декодера
Индикатор работающего декодера светится.
/ Индикаторы режима приема тюнера
Эти индикаторы светятся в соответствии с условиями радиоприема, когда в ка-
честве источника входного сигнала используется «TUNER».
STEREO•
В диапазоне радиочастот FM этот индикатор светится во время приема сте-
реофонической аналоговой станции.
TUNED•
Индикатор светится при точной настройке на станцию.
AUTO•
Индикатор светится в режиме автоматической настройки.
RDS•
Индикатор светится при приеме передач системы RDS.
Дисплей
