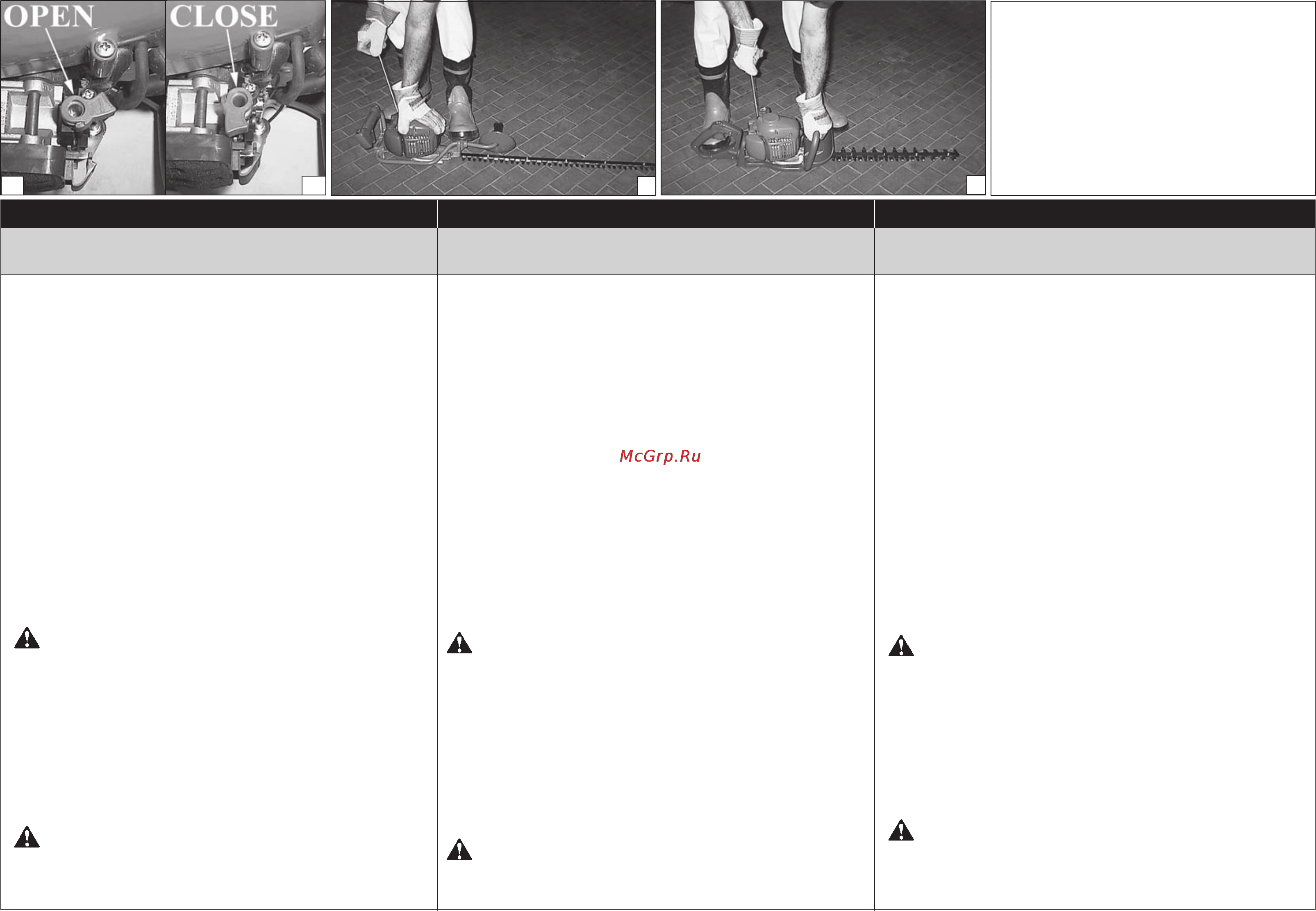

ЗАПУСК
URUCHOMIENIE
ЗАПУСК ДВИГАТЕЛЯ
Убедитесь в том, что рычаг акселератора работает
хорошо.
Заполните карбюратор, нажав несколько раз на кнопку
ручного насоса (А, Рис. 9). Установите выключатель
(А, Рис. 10A-B) в положение “I”.
Переведите рычаг воздушной заслонки (D, Рис. 11-
12В) в положение CLOSE. Положите бензоножницы на
землю в устойчивое положение. Проверьте, свободно
ли вращаются ножи. Крепко удерживая бензоножницы,
медленно потяните пусковой шнур, пока не почувствуете
сопротивления (Рис. 13-14). Затем несколько раз энергично
потяните его до запускания двигателя. Когда двигатель
заведется, подождите 5÷10 секунд, а затем нажмите рычаг
акселератора (В, Рис. 10A-B), при этом рычаг воздушной
заслонки (D, Рис. 11-12А) автоматически встанет в исходное
положение OPEN.
ВНИМАНИЕ: Если двигатель прогрет, не надо
пользоваться воздушной заслонкой для повторного
запуска.
ОБКАТКА ДВИГАТЕЛЯ
Двигатель достигает своей максимальной мощности после
5÷8 часов работы.
Во время этого периода обкатки не используйте двигатель
вхолостую на максимальном числе оборотов, чтобы не
подвергать его чрезмерным нагрузкам.
ВНИМАНИЕ! - Во время обкатки не изменяйте
режим карбюрации для достижения большей мощности;
это может привести к повреждению двигателя.
URUCHOMIENIE SILNIKA
Sprawdź czy dźwignia gazu działa prawidłowo.
Gaźnik napełnić paliwem naciskając kilkakrotnie pompkę
rozruchową (A, Rys. 9). Ustawić wyłącznik (A, Rys. 10A-B) w
pozycji „I”.
Ustawić dźwignię ssania (D, Rys. 11-12B) w pozycji
„CLOSE”.
Postawić przycinarkę na stabilnej powierzchni. Sprawdzić czy
ostrze tnące może się swobodnie obracać. Trzymając mocno
przycinarkę powoli pociągać uchwyt linki rozrusznika, aż do oporu
(Rys. 13-14). Ciągnąć energicznie kilka razy, aż do uruchomienia
silnika. Odczekać ok. 5
÷10 sekund pociągnąć dźwignię gazu (B,
Rys. 10A-B), aby automatycznie ustawić starter dźwigni (D, Rys.
11-12A) w oryginalnej pozycji „OPEN”. W trakcie uruchamiania
przytrzymać dźwignię rozrusznika w ręku.
UWAGA: Gdy silnik jest rozgrzany, nie wyciągać dźwigni
ssania.
DOCIERANIE SILNIKA
Silnik osiąga swoją moc maksymalną po 5
÷8 godzinach pracy.
Podczas okresu docierania silnika, nie wolno operować silnikiem
na maksymalnych obrotach bez pracy, aby uniknąć nadmiernych
obciążeń.
UWAGA - Podczas docierania, nie wolno zmieniać
paliwa, aby osiągnąć lepsze wyniki pracy, ponieważ można
uszkodzić silnik.
STARTOVÁNÍ
STARTOVÁNÍ MOTORU
Přesvědčte se, že páčka plynu funguje správně.
Několikerým stiskem tlačítka naplňte karburátor
(A, obr. 9). Vypínač (A, obr. 10A-B) uveďte do polohy
“I”. Páčku startéru (D, obr. 11-12B) dejte do polohy
“CLOSE” (ZAVŘENO). Plotové nůžky opřete o zem,
aby byly stabilní. Zkontrolujte, zda se čepele mohou volně
otáčet. Plotové nůžky držte pevně a pomalu zatáhněte
za spouštěcí lanko, až narazíte na odpor (obr. 13 -14).
Několikrát energicky zatáhněte za spouštěcí lanko, až
motor naskočí. Počkejte asi 5÷10 vteřin a pak zatáhněte
za páčku plynu (B, obr. 10A-B) k automatickému uvedení
páčky startéru (D, obr. 11-12A) do původní polohy
“OPEN” (OTEVŘENO).
UPOZORNĚNÍ! Je-li motor již teplý, startér ke
spuštění nepoužívejte.
ZÁBĚH MOTORU
Motor dosáhne svého maximálního výkonu po 5-8
hodinách práce.
V době záběhu nenechávejte motor běžet ve volnoběhu
na maximální počet otáček, aby se příliš nezatěžoval.
UPOZORNĚNÍ! - V době záběhu neměňte
karburaci s cílem zvýšit výkon; motor by se mohl
poškodit.
12A
12B
13
14
