Информация, выводимая на монитор
(2) Информация по настройке
редактирования
В момент настройки точек редактирования, начальной скоро
$
сти и т.д. появляются следующая информация.
Входная точка редактирования (IN)
Здесь отображается входная точка редактирования. Ее
статус определяется от знака препинания, используемого
между секундами и кадрами тайм$кода.
":": Точка редактирования которая была установлена.
".": Точка редактирования, которая была автоматиче$
ски вычислена от другой точки редактирования.
",": Точка редактирования, контролируемая тайм тре$
кингом.
Выходная точка редактирования (OUT)
Здесь отображается выходная точка редактирования. Как
и для входной точки редактирования, ее статус
попределяется знаком препинания, используемого между
секундами и кадрами тайм$кода.
Длительность
Здесь отображается длительность редактирования. Как и
для входной точки редактирования ее статус определяет
$
ся знаками препинания, используемыми между секундами
и кадрами тайм$кадра.
Начальная скорость
Используется для обозначения начальной скорости при
медленном редактировании.
Настройки SPLIT
SPLIT: Разделение со стороны входной точки.
SPLIT (0): Разделение со стороны выходной точки.
(R, P1'P4): Используется для обозначения типа работы
видеомагнитофона, когда установлен
тайм$код.
А: Появляется на экране вместе со значением
разделения, когда точка редактирования
аудио находится перед точкой редактирова
$
ния видео.
D: Появляется на экране вместе со значением
разделения, когда точка редактирования
аудио находится позади точки редактирова
$
ния видео.
Настройки GPI
Базовые точки
R, P1'P4: Используются для обозначения типа работы видеомаг
$
нитофон, когда установлен тайм$код.
FIN: Используется для обозначения того, что входная
точка редактирования (IN) источника FROM уста$
новлена как базовая.
FOUT: Используется для обозначения того, что выход$
ная точка редактирования (OUT) источника
FROM установлена как базовая.
TIN: Используется для обозначения того, что входная
точка редактирования (IN) источника TO установ$
лена как базовая.
TOUT: Используется для обозначения того, что выход
$
ная точка редактирования (OUT) источника TO
установлена как базовая.
RIN: Используется для обозначения того, что входная
точка редактирования (IN) рекордера$видеомаг
$
нитофона установлена как базовая.
ROUT: Используется для обозначения того, что выход
$
ная точка редактирования (OUT) рекордера$ви
$
деомагнитофона установлена как базовая.
Относительные установки
А: Появляется вместе с относительным временем, когда
GPI установлен раньше, чем базовая точка.
D: Появляется вместе с относительным временем, когда
GPI установлен позже, чем базовая точка.
12

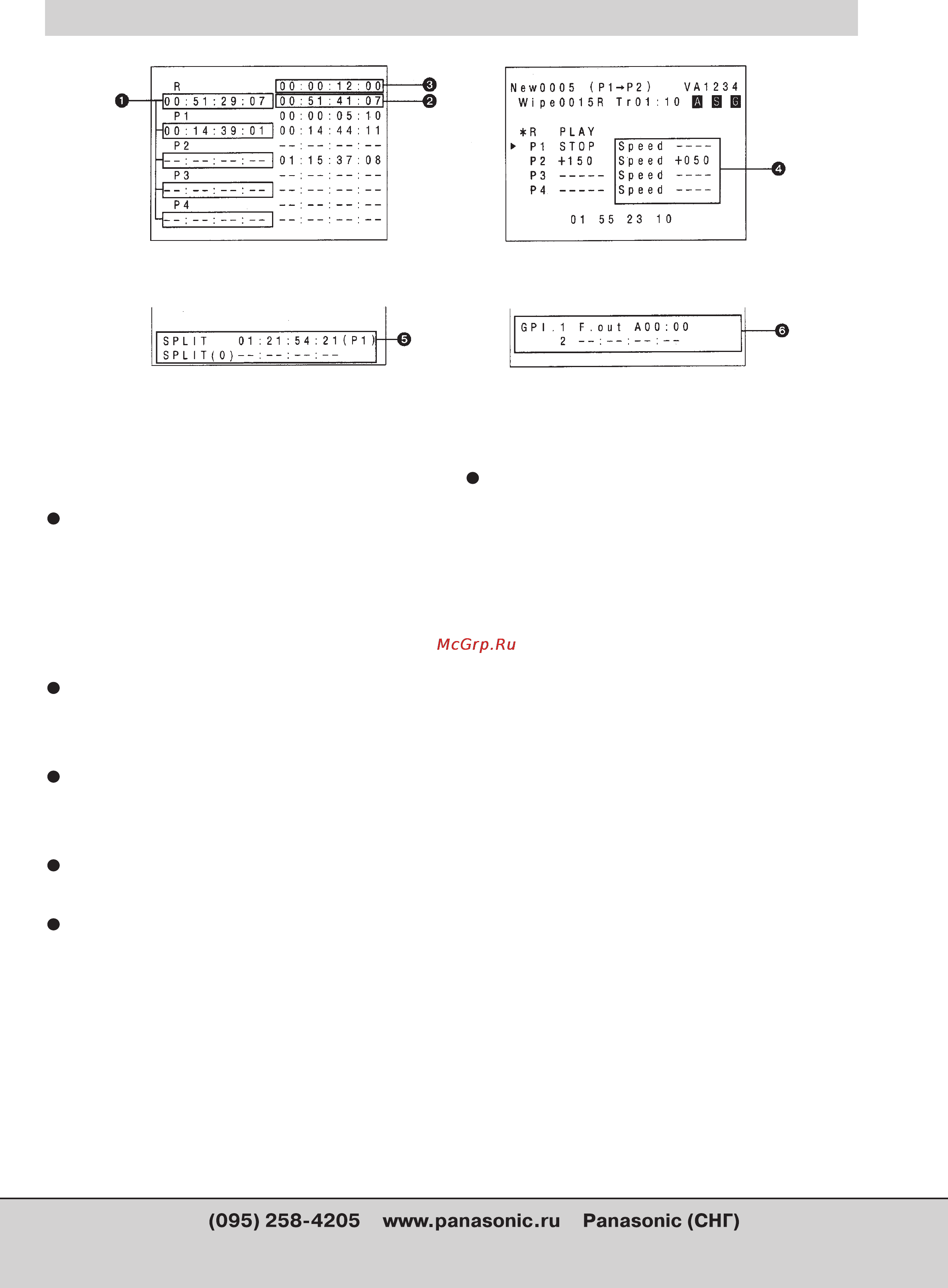

Состояние экрана в момент ввода настроек IN, OUT и DUR
* Для (2) и (3), DUR указывается на верхней строке и OUT на нижней для
каждого видеомагнитофона.
Экран в момент ввода настройки SPEED
Экран в момент ввода настройки SPLIT
Экран в момент ввода настройки GPI.
1
2
3
4
5
6
12
