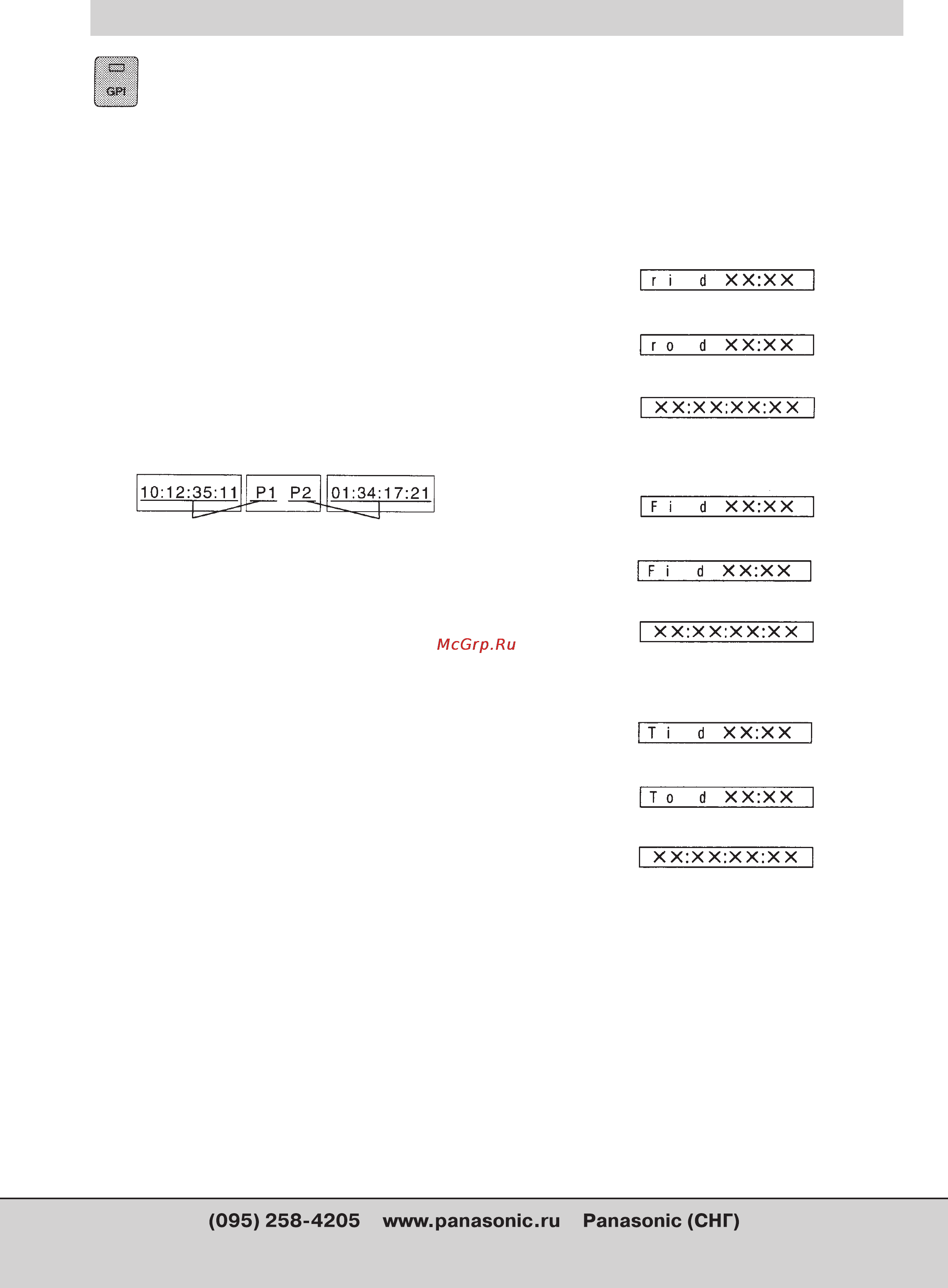

Таблица функционального назначения клавиш
1. GPI.
Для вывода на дисплей времени настройки
GPI1 нажмите и удерживайте эту кнопку. GPI1
определяет время подачи триггерного (запу
$
скающего) сигнала вплоть до двух точек для
каждого фрагмента. Если настройка времени
используется только для одной точки, время
появляется на дисплее плеера; если исполь
$
зуется для двух точек – появляется и на дисп
$
лее плеера и на дисплее рекордера.
2. GPI ® Time ® ENTER.
Эта последовательность клавиш использует
$
ся для настройки GPI посредством тайм$ко
$
да.
[Справка]
Выводимая на дисплее информация GPI за
$
висит от состояния настройки и может быт
следующей:
·
Выводимый тайм$код, состоящий из 8 цифр
Для этой настройки используется тайм$код
видеомагнитофона.
На центральном дисплее отображается ви
$
деомагнитофон, используемый в качестве
опорного.
тайм$код опорный видеомагнитофон тайм$код
GPI в первой точке GPI во второй точке
·
Выводятся на дисплей символы "Fi", "to"
или другие и тайм$код, занимающие до 4$х
позиций.
Эти данные устанавливаются в качестве от$
носительного времени, где входная точка ис$
пользуется в качестве опорной. Даже если
входная точка изменится, относительное
время останется тем же.
3. GPI ® + ® SPLIT AMOUNT ® ENTER.
Данная последовательность клавиш использу$
ется для настройки GPI таким образом, что GPI
выдается после опорной точки. В качестве
опорных точек используются точка начала
монтажа, точка эффекта, точка конца монтажа.
4. GPI® – ®SPLIT AMOUNT ® ENTER.
Данная последовательность клавиш использу
$
ется для настройки GPI таким образом, что GPI
выдается перед опорной точкой. В качестве
опорных точек используются точка начала
монтажа, точка эффекта, точка конца монтажа.
5. MRK'GPI (SHIFT+GPI)
Считывает тайм$код выбранного видеомаг
$
нитофона и настраивает время вывода GPI.
[Справка]
Монтажную точку, которая выбирается в ка
$
честве опорной для подачи выходного сигна
$
ла GPI, можно выбрать по статусу кнопок вы
$
бора видеомагнитофона / источника и по ко
$
личеству нажатий кнопок "+" или "$". Когда
нажимается кнопка "+" могут быть следую
$
щие варианты информации на дисплее:
Для рекордера
71
Установлена как относительное время от REC IN
Установлена как относительное время от REC OUT
Установлена с тайм$кода
Установлена как относительное время от FROM IN
Установлена как относительное время от FROM OUT
Установлена с тайм$кода
Установлена как относительное время от ТО IN
Установлена как относительное время от ТО OUT
Установлена с тайм$кода
Для источника FROM
Для источника ТО
71
