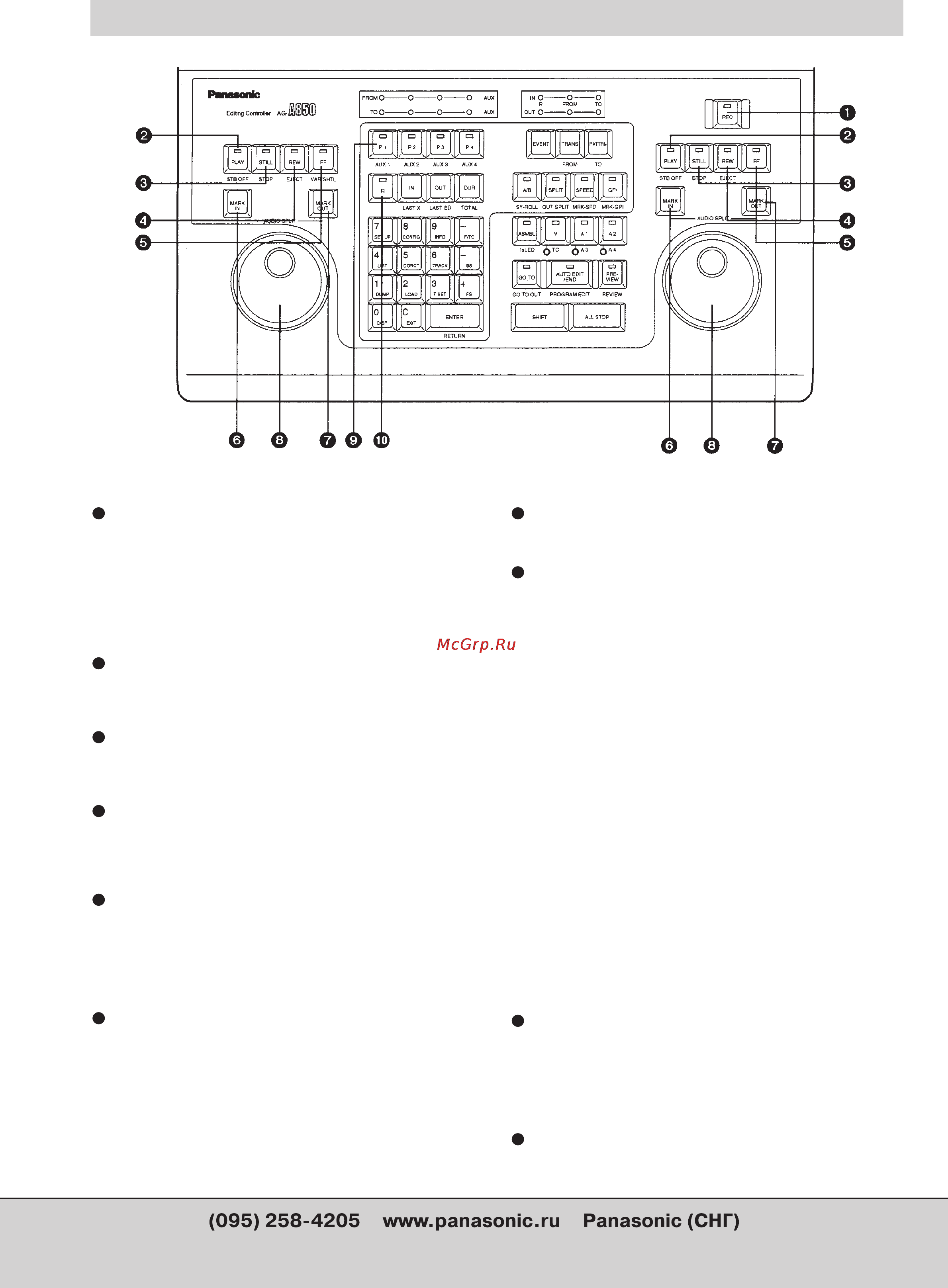

Область управления Player/Recorder (воспроизведение/запись)
2) Область управления Player/Recorder
Кнопка REC (только для управления записыва
'
ющим устройством (рекордером)
Для того, чтобы начать запись, нажмите кнопку PLAY запи$
сывающего устройства, в тоже время, удерживая кнопку
REC нажатой. Если нажать одну только кнопку REC при не$
подвижном изображении, воспроизведении или в режиме
поиска, то изображение и звук, поступающие на записы$
вающий видеомагнитофон, будут выводиться на его мони$
тор.
Кнопка PLAY/STB OFF
Для начала воспроизведения нажмите на кнопку PLAY.
Если удерживать нажатой кнопку SHIFT и нажать кнопку
PLAY, то выполняется выключение режима stand$by.
Кнопка STILL/STOP
Используется для временной остановки кассеты. Если
удерживать нажатой кнопку SHIFT и нажать кнопку
STILL/STOP, то кассета будет остановлена.
Кнопка REW/EJECT
Используется для перемотки кассеты. Если удерживать
нажатой кнопку SHIFT и нажать кнопку REW/EJECT, то кас
$
сета будет выгружена из кассетоприемника видеомагни
$
тофона.
Кнопка FF/VAR/SHTL
Используется для быстрой перемотки кассеты вперед.
Если удерживать нажатой кнопку SHIFT и нажать кнопку
STILL/STOP, то режим работы переключиться с VAR на
SHTL, или наоборот, когда колесо настройки (8) установ
$
лено в режиме SHTL (режимы VAR/SHTL используются то
$
лько для воспроизводящего видеомагнитофона).
Кнопка MARK IN
Считывает тайм$код или CTL (управляющий сигнал) ви
$
деомагнитофона и устанавливает входную (IN) точку ре
$
дактирования.
Кнопка MARK OUT
Считывает тайм$код или CTL видеомагнитофона и уста
$
навливает выходную (OUT) точку редактирования.
Колесо поиска
Используется для поиска точек редактирования во время
настройки скорости прокрутки кассеты. Имеет два режи$
ма – режим JOG и режим SHTL/VAR. Выбор этих режимов
осуществляется нажатием на колесо. Если нажать на коле$
со поиска в сторону "IN", то будет выбран режим JOG, а
если наоборот, то будет выбран режим SHTL/VAR.
JOG (режим JOG)
Скорость воспроизведения кассеты варьируется в зави
$
симости от скорости поворота колеса. Воспроизведение
кассеты производиться в обычном направлении (прямо),
если колесо поворачивается по направлению часовой
стрелки, и, соответственно, воспроизведение идет в об
$
ратном (реверс) направлении, если колесо поворачивать
против часовой стрелки.
SHTL/VAR (режимы shuttle/variable)
Скорость кассеты изменяется в зависимости от угла пово
$
рота колеса. Воспроизведение кассеты производится в
обычном направлении (прямо), если колесо поворачива
$
ется по направлению часовой стрелки, и, соответственно,
воспроизведение идет в обратном (реверс) направлении,
если колесо поворачивать против часовой стрелки.
3 Выбор источника воспроизводя
'
щего видеомагнитофона
(не используется в ограниченном режиме работы)
Кнопки P1/AUX1, P2/AUX2, P3/AUX3, P4/AUX4/
Эти кнопки используются для настройки редактирования и
выбора воспроизводящих видеомагнитофонов (плееров).
Если кнопка SHIFT удерживается в нажатом состоянии и
активизирована одна из этих кнопок, то осуществляется
выбор соответствующего вспомогательного источника
для выполнения настроек редактирования.
Кнопка R
Используется для выполнения настроек редактирования
для записывающего устройства (рекордера).
