Panasonic AG-A850 [82/84] Спецификация соединительного кабеля
![Panasonic AG-A850 [82/84] Спецификация соединительного кабеля](/views2/1014588/page82/bg52.png)

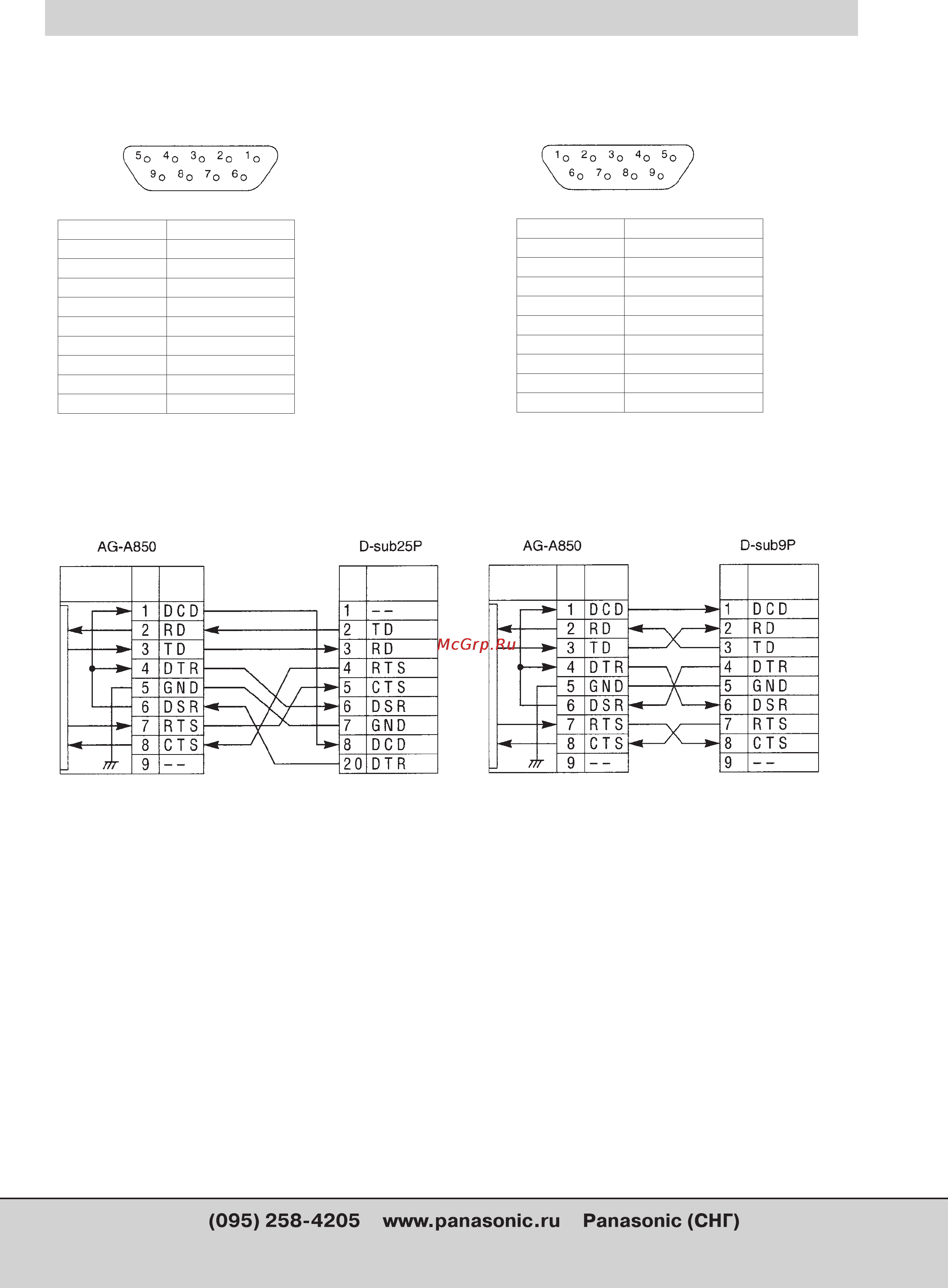

Распайка разъемов
При подключении рвзъемов GPI или RS$232C убедитесь в соответствии чисел кондукторов и штырьков. Используйте экранирован
$
ные кабели и экранирование на корпусе вилки.
Разъем RS 42 Разъем RS 232 C
Соединение с внешними устройствами (рекомендуемое для RS'232C).
Ниже приведены соединения, рекомендуемые для AG$A850. В зависимости от конкретного внешнего устройства (персональный
компьютер и т.д.) есть несколько других альтернативных методов.
80
Внутренняя
разводка
№ Сигнал № Сигнал Внутренняя
разводка
№
Сигнал
№
Сигнал
"Мама"
"Папа"
Номер контакта Сигнал
1 Земля
2 Прием А
3 Передача В
4 Передача общий
5 Резервный
6 Прием общий
7 Прием В
8 ПередачаА
9 Земля
Номер контакта Сигнал
1 DCD
2RD
3TD
4 DTR
5 Земля
6 DSR
7 RTS
8 CTS
9$$$$
Спецификация соединительного кабеля
