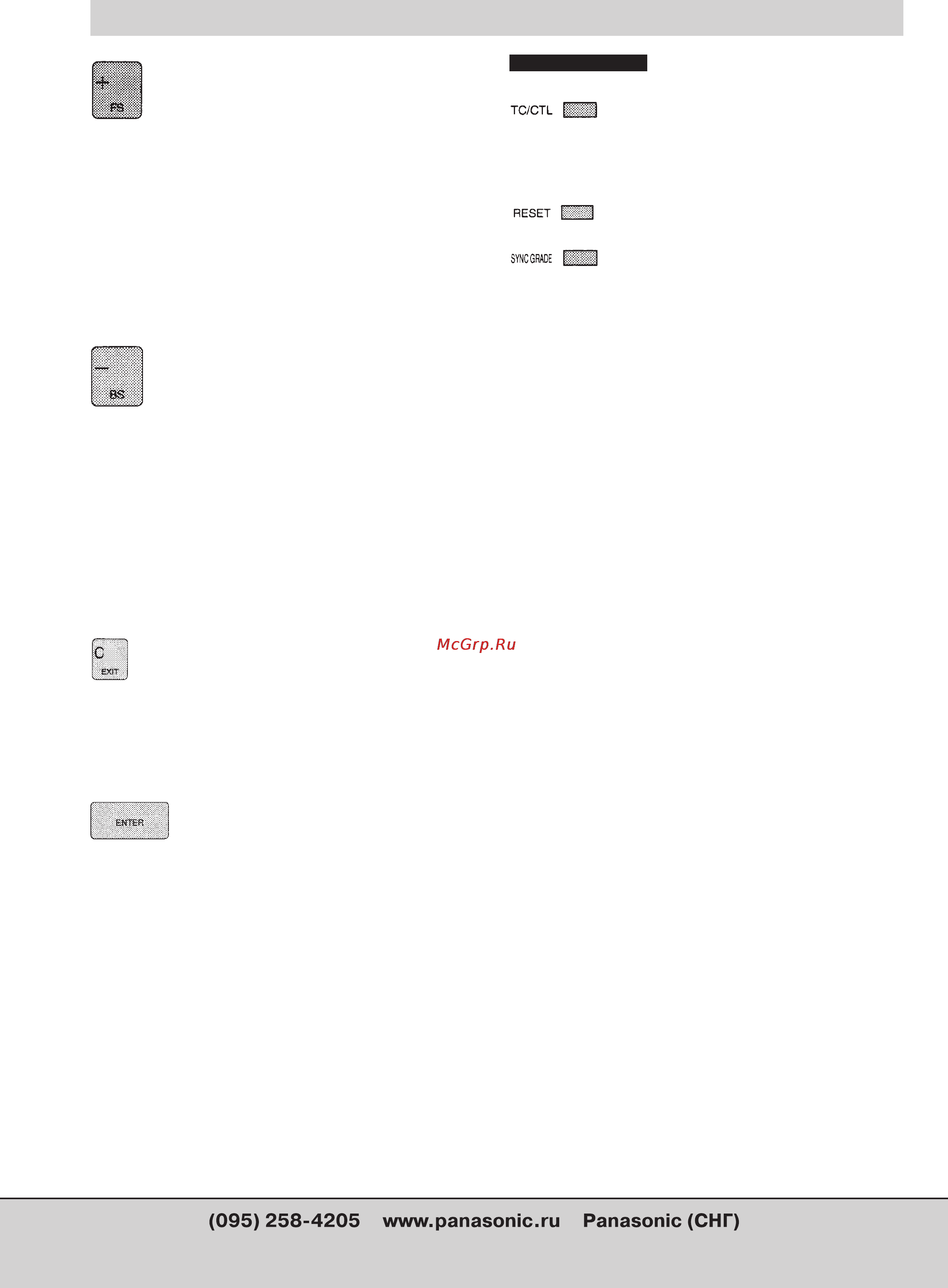

Panasonic AG-A850 [75/84] Таблица функционального назначения клавиш
![Panasonic AG-A850 [75/84] Таблица функционального назначения клавиш](/views2/1014588/page75/bg4b.png)
Таблица функционального назначения клавиш
1. "+".
Используется для настройки монтажных дан
$
ных.
2. FS (SHIFT + "+").
Нажмите эту кнопку для выбора следующего
фрагмента. В меню SETUP используется для
перехода на следующую страницу.
3. TRIM IN + (IN + "+")
Добавляет один кадр к установленной вход
$
ной монтажной точке (подстройка).
4. TRIM OUT + (OUT + "+")
Добавляет один кадр к установленной выход
$
ной монтажной точке (подстройка).
5. TRIM DUR + (DUR + "+")
Добавляет один кадр к установленной длите
$
льности (подстройка).
1. "'".
Используется для настройки монтажных дан
$
ных.
2. FS (SHIFT + "–")
Нажмите эту кнопку для выбора предыдуще
$
го фрагмента. В меню SETUP используется
для перехода на следующую страницу.
3.TRIM IN + (IN + "–")
Вычитает один кадр от установленной вход
$
ной монтажной точки (подстройка).
4. TRIM OUT + (OUT + "–")
Вычитает один кадр от установленной выход$
ной монтажной точки (подстройка).
5. TRIM DUR + (DUR + "–")
Вычитает один кадр от установленной длите$
льности (подстройка).
1. С
Используется для сброса монтажных данных
и т.д.
2. EXIT.
Используется для приостановки в любое
время ввода монтажных точек или других
данных. В меню SETUP используется для вы
$
хода из меню, все выполненные настройки
при этом не сохраняются.
1. ENTER.
Используется для ввода монтажных данных,
и т.д.
2. RETURN (SHIFT + ENTER)
Используется для приостановки в любое
время ввода монтажных точек или других
данных. В меню SETUP используется для вы
$
хода из меню с сохранением настроек.
Клавиши дисплея
Данной кнопкой осуществляется выбор вы
$
водимой на дисплеи каждого видеомагнито
$
фона информации – тайм$код или CTL. В том
случае, если видеомагнитофон не имеет
функции тайм$кода, то выводиться будет по
$
стоянно CTL.
Используется для сброса дисплея при на
$
стройке CTL.
Используется для выбора точности синхро
$
низации во время редактирования.
·
ACCURATE:
Точность синхронизации составляет ± 0 кадра.
·
±1:
Точность синхронизации составляет ± 1 кадр.
·
ROUGH:
Если хотя бы одна ошибка в течение синхро
$
низации была устранена, то дальнейшая син
$
хронизация не выполняется. В этом режиме
не дается никакой гарантии касательно точ
$
ности редактирования.
·
OFF:
Синхронизация не выполняется. В этом ре
$
жиме не дается никакой гарантии касательно
точности редактирования.
·
[Справка]
Если включена (ON) настройка COLOR
FRAMING в меню SETUP, то монтаж автома$
тически осуществляется с настройкой
ROUGH, даже если кнопкой SYNC GRADE вы
выбрали настройку ACCURATE или +/$ 1.
[Замечание]
Если вы выбрали настройку ACCURATE, +/$1
или ROUGH, то на коннектор REF VIDEO IN
следует подать внешний опорный сигнал.
