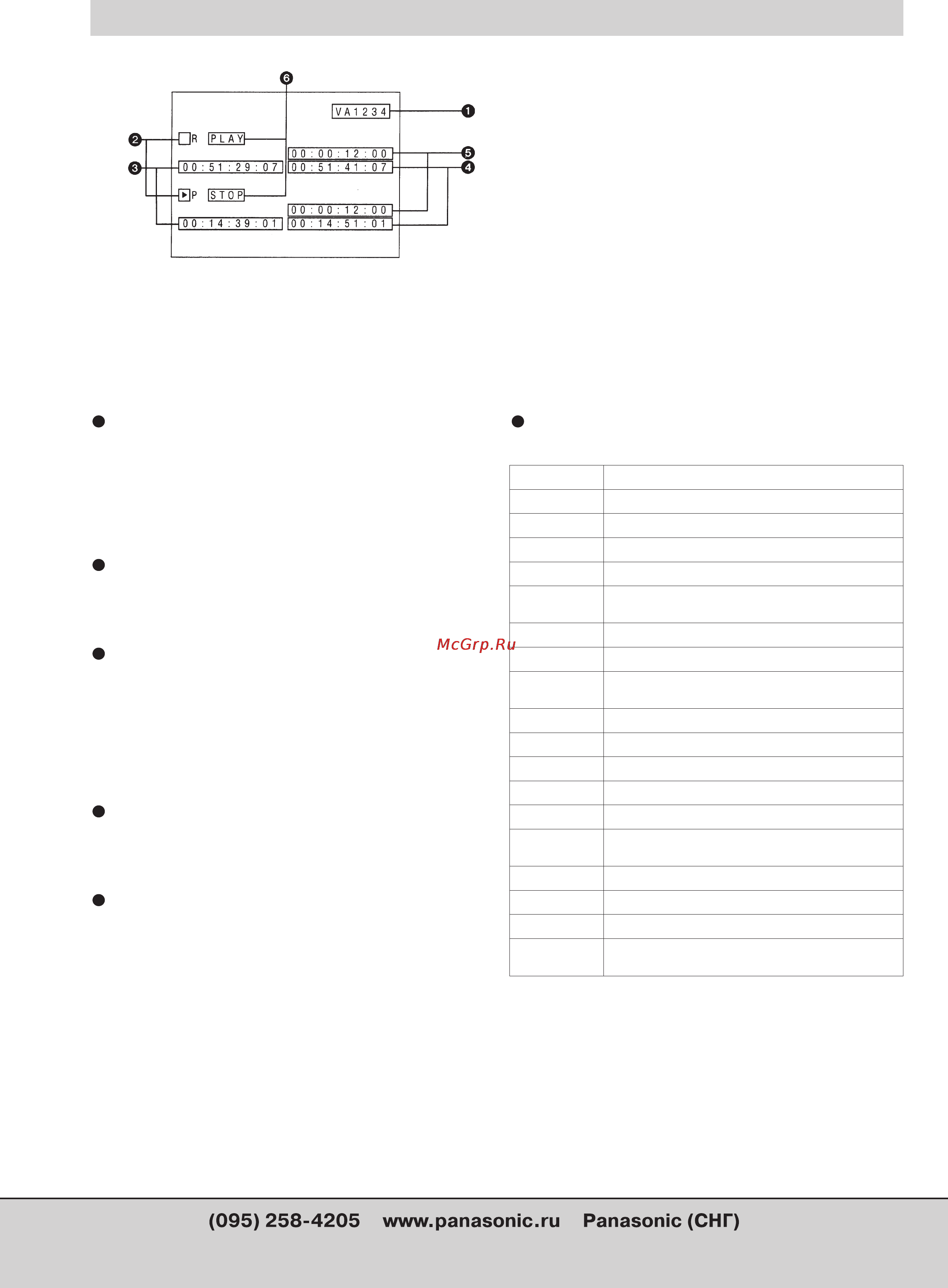

Информация, выводимая на монитор
(3) Вывод на экран статуса в режиме
работы с ограничениями
Следующая информация отображается при ограниченном
режиме работы.
Режим редактирования.
VA1234: редактирование вставкой
V: V: видео
A1'4: A1$A4: аудио каналы 1$4
ASMBL: редактирование сборкой
ТС: редактирование вставкой ТС
1st.ED: редактирование "Первое редактирование"
Выбор видеомагнитофона
4
: Используется для обозначения видеомагнитофо$
на, который будет задействован процессе GOTO.
Выбирается видеомагнитофон, работавший по$
следним (PLAY, STILL, FF или REW).
Входная точка редактирования (IN).
Здесь отображается входная точка редактирования.
Ее статус определяется от знака препинания, исполь'
зуемого между секундами и кадрами тайм'кода.
":": Точка редактирования, которая была установлена.
".": Точка редактирования, которая была автоматиче
$
ски вычислена от другой точки редактирования.
",": Точка редактирования, контролируемая тайм тре
$
кингом.
Выходная точка редактирования (OUT)
Здесь отображается выходная точка редактирования. Как
и для входной точки редактирования, ее статус понятен от
положения знака препинания, используемого между се
$
кундами и кадрами тайм$кода.
Длительность
Здесь отображается длительность. Как и для входной точ
$
ки редактирования, ее статус понятен от положения знака
препинания, используемого между секундами и кадрами
тайм$кода.
Статусы видеомагнитофона
Здесь отображается состояние видеомагнитофона.
Обозначение Состояние видеомагнитофона
CUE Подмотка кассеты в процессе (CUE UP)
EDIT Редактирование в процессе.
EE Режим ЕЕ.
EJECT Выемка кассеты в процессе.
EPLAY Воспроизведение смонтированного материала в
процессе.
FF Быстрая перемотка кассеты вперед в процессе.
JOG Режим jog.
LOCAL Переключатель CONTROL на видеомагнитофоне
установлен в положение LOCAL.
PLAY Воспроизведение в процессе.
REC Запись в процессе.
REW Перемотка кассеты в процессе.
SHTL Режим shuttle..
STBOF Режим выключения standby.
STILL Воспроизведение неподвижного изображения в
процессе.
STOP Кассета остановлена.
SYNC Синхронизация в процессе.
T.OUT Кассета не загружена.
$100 T0 + 300 Режим VAR (цифра обозначает скорость протяжки
кассеты, +100 = нормальная скорость кассеты = 1х).
13
Дисплеи статуса в режиме работы с ограничениями
1
2
3
4
5
6
13
