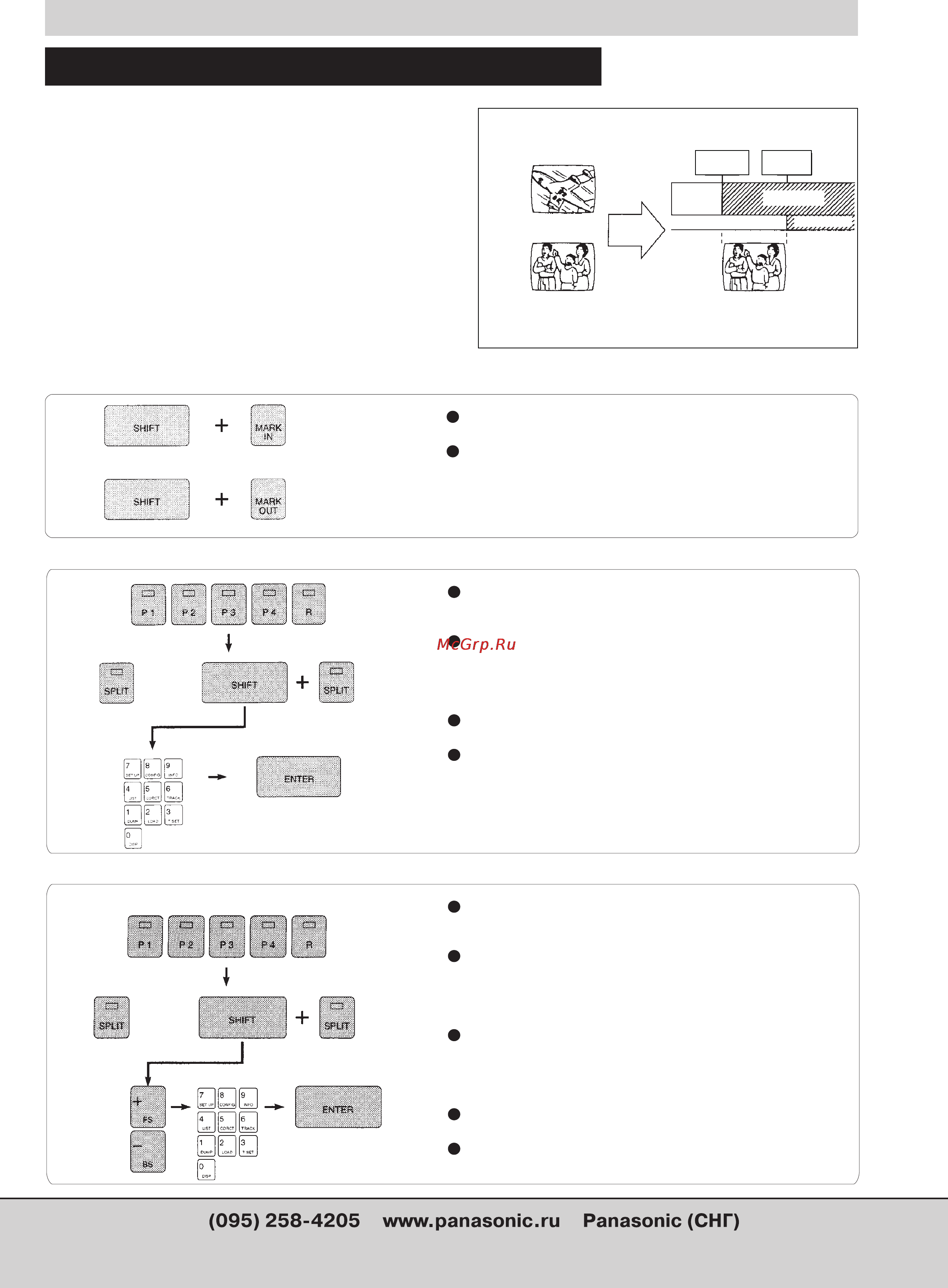

Монтаж с раздельной разметкой звука
Указанный способ монтажа может использоваться на
входной (IN) монтажной точке, в точке А/В и на выходной
точке редактирования (OUT) при редактировании в режи
$
ме вставки. Он используется для смешения звука разных
фрагментов при их комбинировании или Для того, чтобы
оставить только звук без видеоизображения.
[Процедура настройки]
1) Как настроить функцию путем считывания временного кода видеомагнитофона (MARK SPLIT)
2) Как настроить функцию путем введения временного кода видеомагнитофона.
3) Как ввести величину разделения от точки редактирования.
30
Редактирование с замедлением
Пример монтажа (А/В roll)
A roll
Звук
В roll
Звук
(звук работающего
двигателя )
(голоса людей)
Редактирование
с раздельной
разметкой звука
Точка А/В
(видео)
Точка А/В
(аудио)
A roll
D roll
Звук A roll
Звук B roll
Звук
Монтаж
звука
(звук работающего
двигателя )
После того, как вы выбрали видеомагнитофон, найдите уста
$
навливаемую монтажную точку с помощью колеса поиска.
Удерживая клавишу SHIFT, нажмите клавишу MARK IN. Прои
$
зойдет считывание временного кода видеомагнитофона и
его настройка как монтажной точки для звука.
Для того, чтобы установить выходную точку (OUT SPLIT),
удерживая клавишу SHIFT, нажмите клавишу MARK OUT.
1
2
С помощью клавиш Р1, Р2, Р3 или Р4 выберите видеомагни$
тофон, для которого необходимо ввести значение временно$
го кода.
Нажмите клавишу SPLIT. При нажатой клавише на дисплей
выводится значение временного кода.
Удерживая нажатой кнопку SHIFT, нажмите кнопку SPLIT, на
табло высветиться выходная (OUT ) точка разделения (OUT
SPLIT).
Введите нужный временной код с помощью цифровых кла
$
вишс0по9.
Нажмите клавишу ENTER.
1
2
С помощью клавиш Р1, Р2, Р3 или Р4 выберите видеомагни
$
тофон, для которого необходимо ввести значение разделения
(различие между монтажными аудио и видео точками).
Нажмите клавишу SPLIT. Если удерживать клавишу нажатой,
то на дисплей выводится величина разделения.
Удерживая нажатой кнопку SHIFT, нажмите кнопку SPLIT, на
табло высветиться выходная (OUT ) точка разделения (OUT
SPLIT).
Чтобы установить звук перед входной монтажной точкой ви
$
деоизображения, нажмите клавишу "$" . На дисплее появляет
$
ся надпись "А". И наоборот, чтобы установить звук после
входной монтажной точки видеоизображения, нажмите клави
$
шу "+" . На дисплее появляется надпись "d".
Введите нужное раздельное значение цифровыми клавиша
$
миот0до9.
Нажмите клавишу ENTER
2
3
4
3
4
OUT SPLIT
5
1
OUT SPLIT
или
или
30
