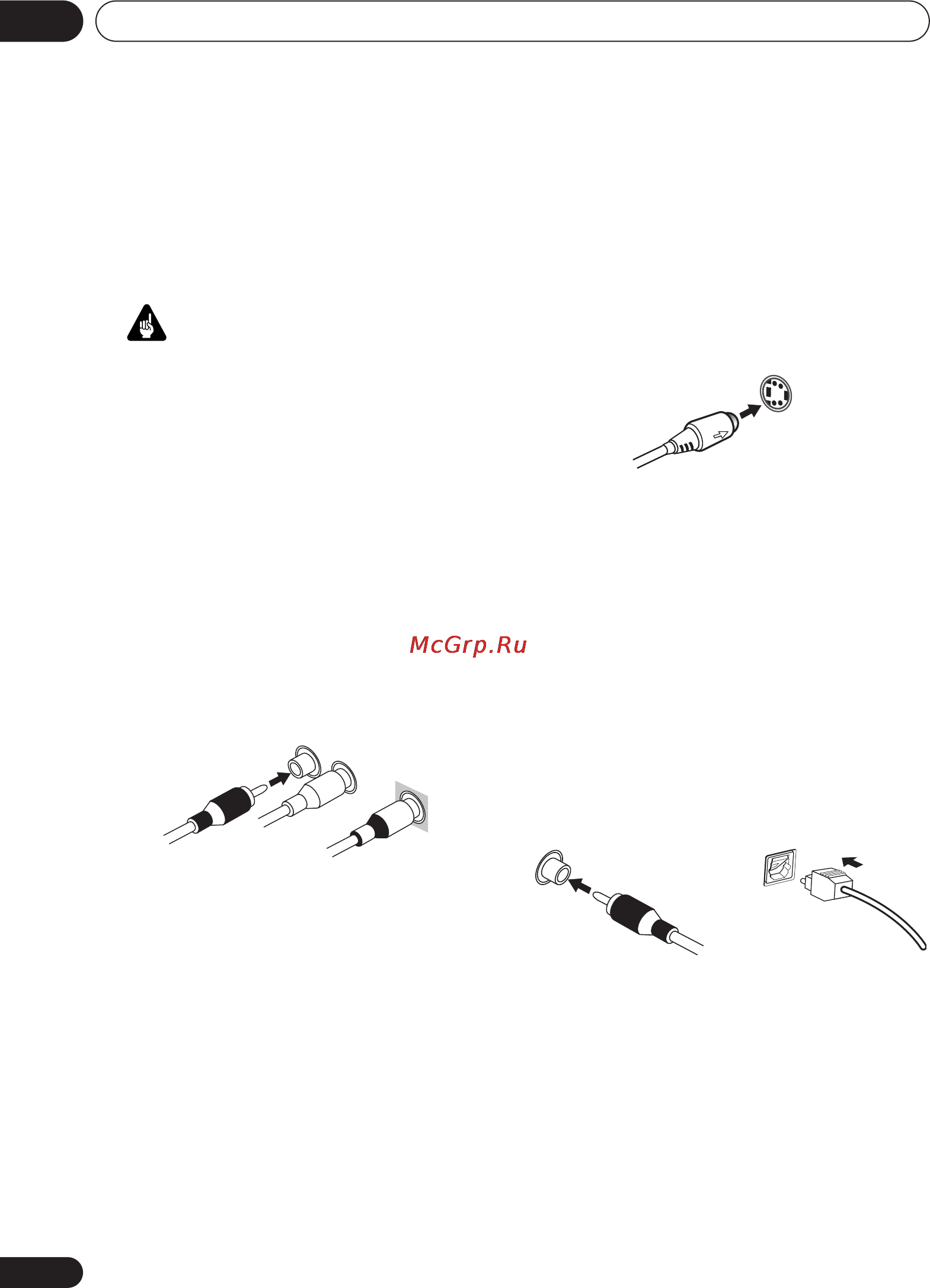

Подсоединение
04
16
Ru
Глава 4:
Подсоединение
•
Перед произведением или изменением
подсоединений выключите питание и
вытяните шнур питания с AC разетки.
Аудио/видео шнуры
Используйте аудио/видео шнуры (не
приложены к набору), чтобы соединить аудио/
видео компоненты, а видео шнур для
подсоединения монитор ТВ.
Подсоедините красный штырь к R (правый),
белый штырь к L (левый), а желтый штырь к
VIDEO.
Убедитесь, что штыри вошли полностью.
S-видео кабели
Используйте S-видео кабели (не приложены к
набору) для получения лучшего качества
изображения чем с обычными видео
кабелями.
Соедините S-видео гнездо на задней панеле
приемника с S-видео гнездом видео
компонента, которое Вы настраиваете.
Убедитесь, что штыри вошли полностью.
Дигитальные аудио
коаксиальные шнуры/
оптические кабели
Доступные в продаже дигитальные аудио
коаксиальные шнуры (также могут
использоваться обычные видео шнуры) или
оптические кабели (не приложены к набору)
используются для подсоединения
дигитальных компонентов к этому приемнику.
Убедитесь, что штыри вошли полностью.
Важно
L
R
VIDEO
S VIDEO
Дигитальный аудио коаксиальный шнур
(или обычный видео шнур)
Оптический кабель
