Подсоединение
04
18
Ru
•
Если у Вас есть LD проигрыватель, Вам необходимо произвести специальные
подсоединения, чтобы обеспечить проигрывание LD
2
RF формата на вашей системе. Для
этого подсоедините Ваш DVD или LD проигрыватель непосредственно к RF демодулятору,
используя при этом оба
2
RF вывода и или коаксиальное или оптическое соединение. Мы
также советуем Вам подсоединить Ваши дигитальные компоненты к аналог аудио гнездам.
Убедитесь, что RF активный дигитальный демодулятор установлен должным образом
(оптически или коаксиально в зависимости от соединения). Свертесь с инструкциями по
эксплуатации к компоненту если Вы не уверены в гнездах ввода и вывода.

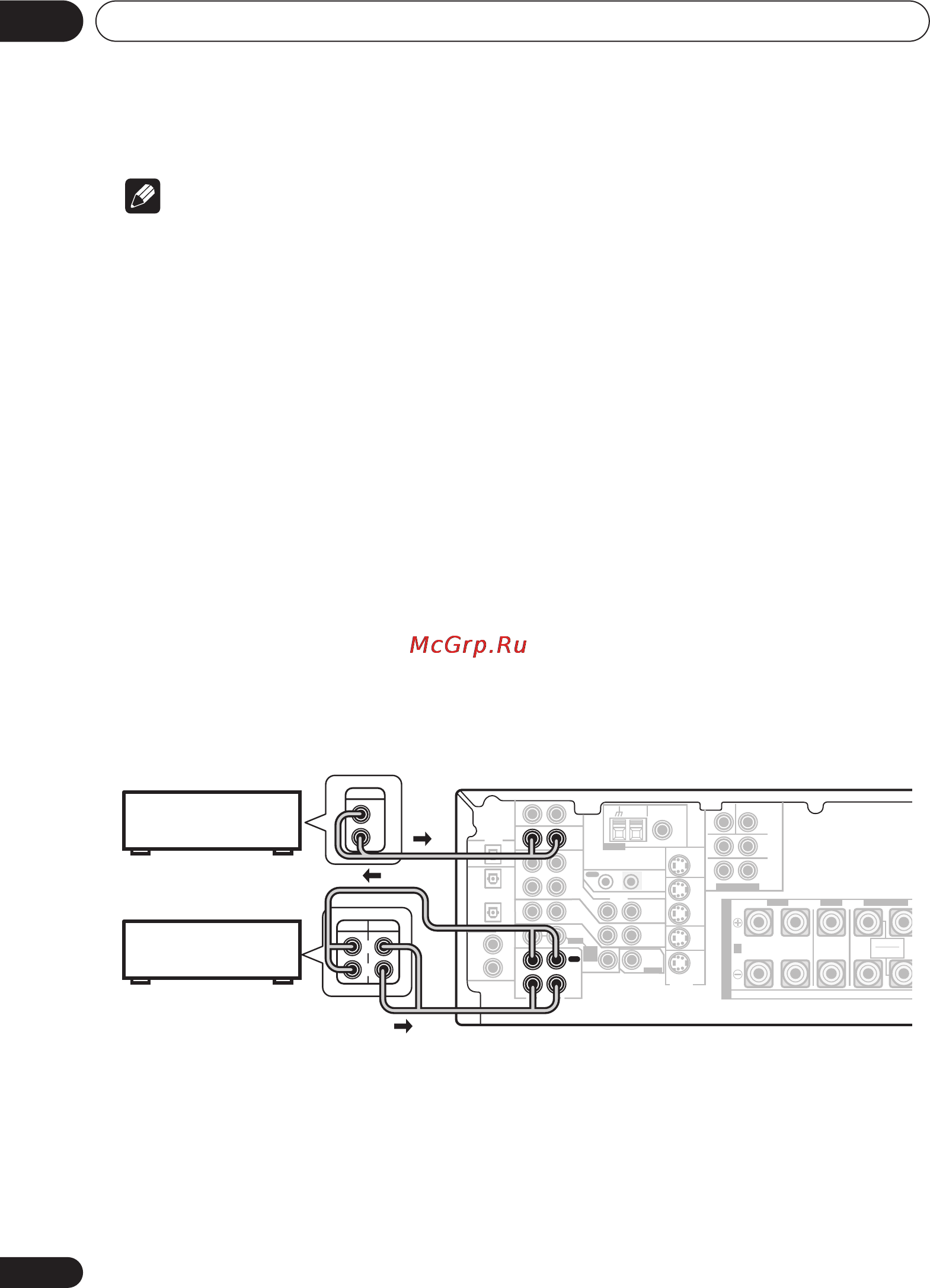

Подсоединение аудио компонентов
тобы начать настройку, подсоедините Ваши аналог компоненты (такие как например
кассетница) к гнездам. Четыре штыря компоненты, при помощи которых Вы хотите производить
запись, нужно соеденить с приемником (набор стерео вводов и набор стерео выводов), но для
компонентов которые только воспроизводят, Вы должны соединить один набор стерео штырей.
Вы также должны подсоединить Ваши дигитальные компоненты к аналог аудио гнездам если Вы
хотите производить запись на/с дигитальных компонентов (например MD) на/с аналог
компоненты. См. стр. 17 для больше деталей о дигитальных соединениях.
При подсоединении Вашего оборудовния убедитесь, что питание отключено а шнур питания
вытянут из АС разетки.
•
Стрелки указывают направление аудио сигнала.
*
На иллюстрации изображена VSX-D812/D912 модель, но соединения для VSX-D712 те же.
Примечание
