Подсоединение
04
25
Ru
следовать указаниям по установке,
представленные производителем ваших
динамиков, чтобы получить наилучшее
возможное воспроизведение.
•
Устанавливайте передний левый и
правый динамик на одинаковом
расстоянии от ТВ.
•
Если Вы устанавливаете динамики близко
к ТВ, мы советуем Вам использовать
динамики с магнетической защитой,
чтобы предотвратить возможные помехи,
такие как потеря красок изображения
когда телевизор включен. Если у Вас нету
магнетически защищенных динамиков, и
Вы заметили потерю красок изображения,
отодвиньте динамики чем подальше от
телеэкрана.
•
Установите центральный динамик над или
под ТВ так, чтобы звук центрального
канала был сконцентрирован на
телеэкране.
•
Если возможно, установите динамики
окружения приблизительно на уровне уха.
•
Постарайтесь не устанавливать динамики
дальше от позиции прослушивания чем
передние и центральный динамик. Если
Вы так поступите, это ослабит эффект
окружающего звука.
•
Для достижения налучшего возможного
качества окружающего звука, установите
Ваши динамики согдасно рисунку ниже.
Убедитесь, что все динамики прочно
закреплены, чтобы предотвратить
несчастные случаи и улучшить качество
звука.
•
Если Вы установили центральный
динамик над ТВ убедитесь, что динамик
обезопасен замазкой или другим
возможным способом, чтобы
предотвратить возможность повреждения
при падении с ТВ при таких внешних
факторах, как землетрясение.

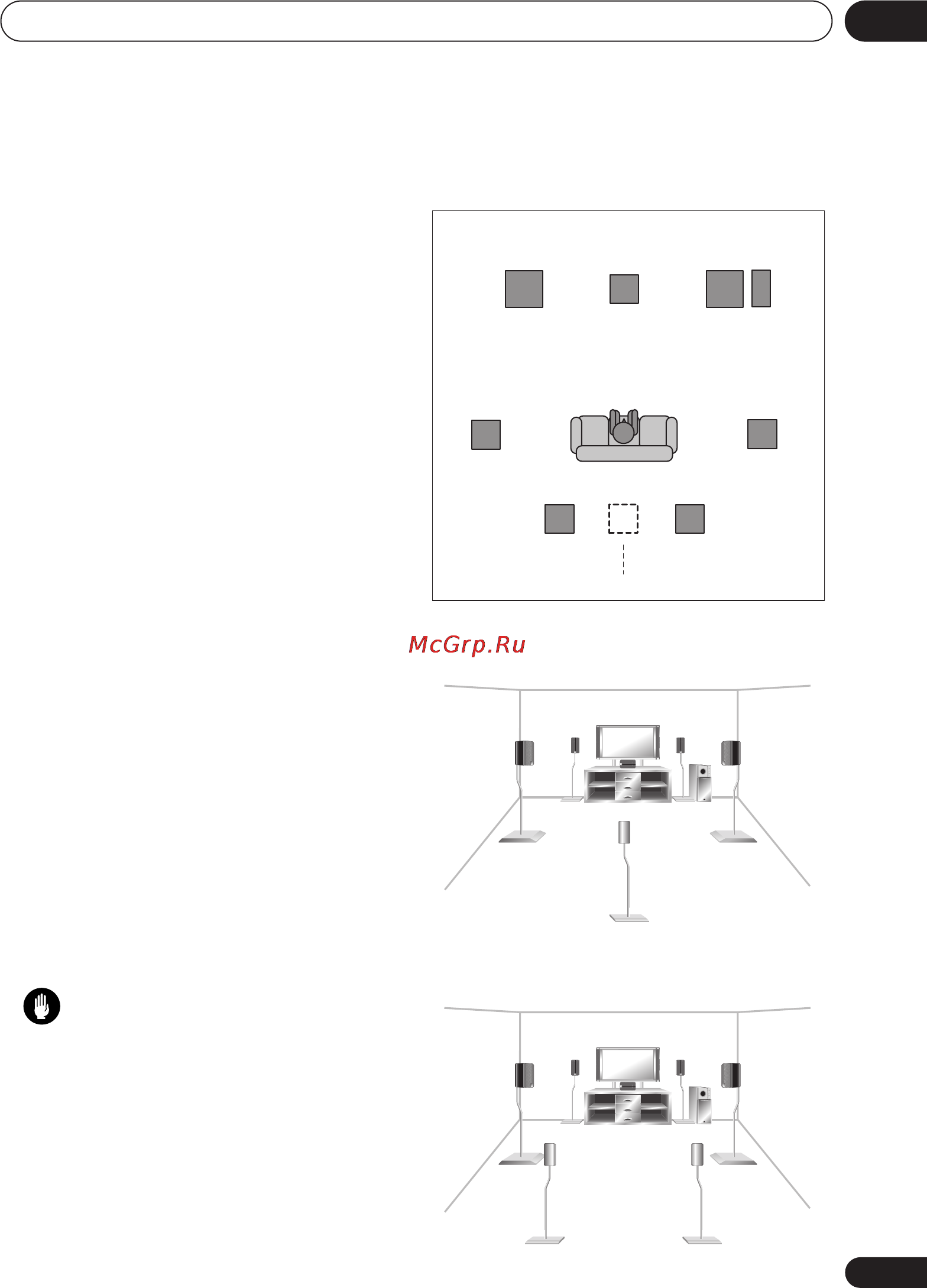

Вид сверху на расположение динамиков
3-D вид 6.1 канальной установки
динамиков
3-D вид 7.1 канальной установки
динамиков
Предупреждение
Левый
окружающий
Правый
окружающий
Позиция прослушивания
Передний
левый
Передний
правый
Центральный
Баcовый
динамик
Левый динамик
заднего окружения
Правый динамик
заднего окружения
Единичный динамик заднего окружения
