Подсоединение
04
19
Ru
Подсоединение DVD мультканальных компонентов
Если Вы предпочетаете использоватьотдельный компонент для декодирования DVD, Вы можете
подсоединить декодер или DVD проигрыватель с мультиканальным аналог выводом к
мультиканальным вводам на этом приемнике.
При подсоединении Вашего оборудовния убедитесь, что питание отключено а шнур питания
вытянут из АС разетки.
•
Стрелки указывают направление сигнала.
*

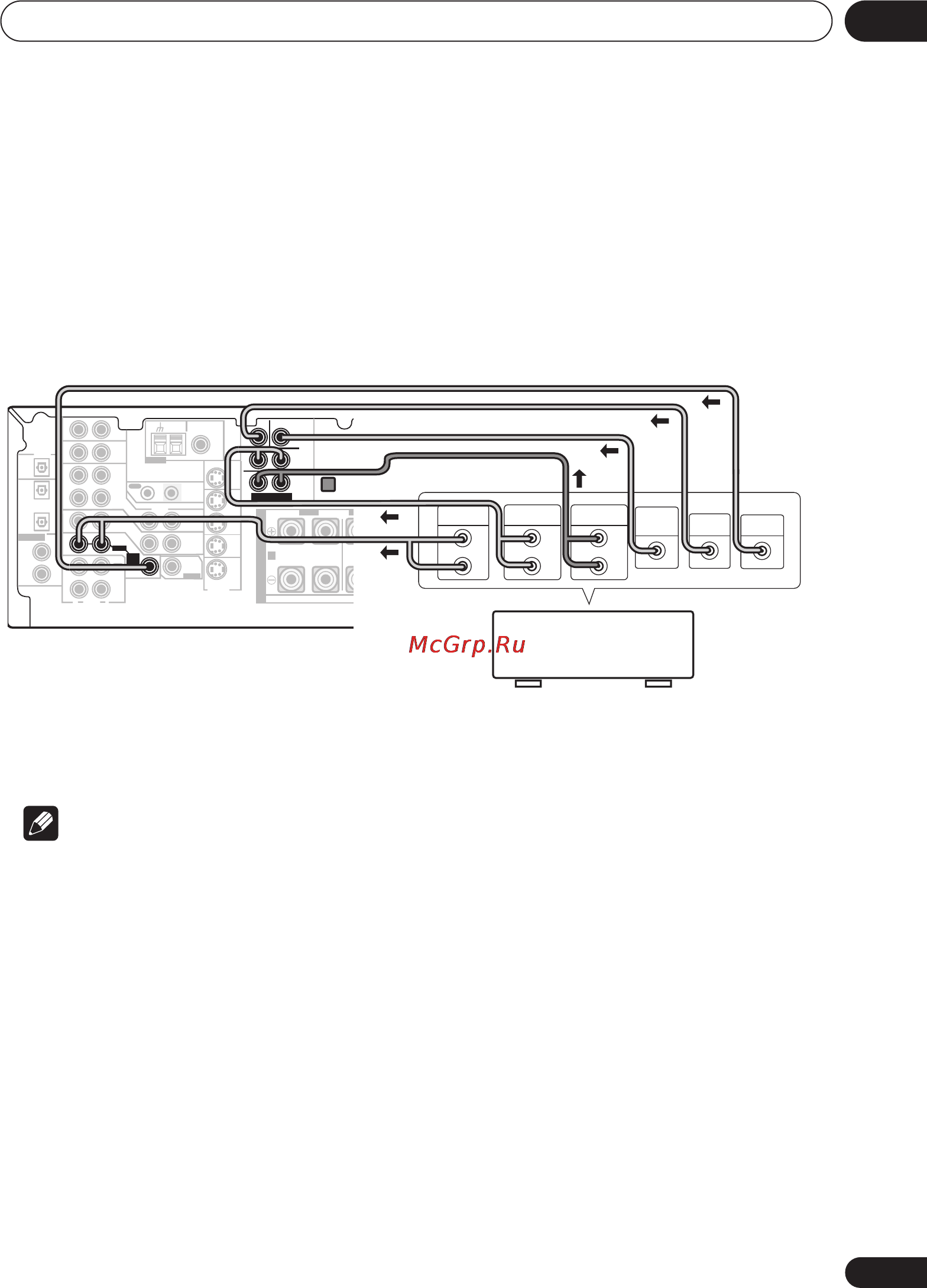

На иллюстрации изображена VSX-D812/D912 модель, но соединения для VSX-D712 те же.
•
Мультканальный ввод может использоваться только в том случае, если выбрана настройка
DVD 5.1ch (VSX-D712) или DVD 7.1 ch (VSX-D812/D912) (см. стр. 42).
Только для VSX-D812/D912 модели
•
Если подсоединяемый вами компонент снабжен только одним выводом для заднего
окружения, измените Установка ввода канала заднего окружения (стр. 48) на SB 1ch IN.
VCR /
DVR
TV/
SAT
DVD/
LD
CONTROL
OUT IN
AM
LOOP
FM UNBAL
75
Ω
IN
IN
IN
IN
IN
IN
SURROUND
BACK
MONITOR
OUT
MONITOR OUT
SUB WOOFER
SURROUND
CEN-
TER
S-VIDEO
OUT
OUT
VIDEO
SUB
WOOFER
R
AUDIO
L
IN
IN
IN
IN
IN
OUT
DIGITAL
OUT
DIGITAL
IN
OUT
IN
OPT
OPT
COAX
COAX
OPT
AUX
CD
LR
LR
VCR /
DVR
TV /
SA T
(TV /
SAT)
(CD-R/TAPE/MD)
(DVD
/LD)
(CD)
DVD
/ LD
PLAY
CD-R
/ TAPE
/ MD
FRONT
PREOUT
ASSIGNABLE
REC
1
2
1
2
ANTENNA
DVD 7.1CH INPUT
PREOUT
A
B
FRONT
RL R
RR
LR L
FRONTCENTER SURROUND
RL
LL
SURROUND BACK
SINGLE
S
P
E
A
K
E
R
S
FRONT CENTER
SURROUND
BACK
SURROUND
SEE INSTRUCTION
MANUAL
D V D
7.1CH
INPUT
CENTER
OUTPUT
SUB
WOOFER
OUTPUT
VIDEO
OUTPUT
SURROUND
OUTPUT
L
R
SURROUND
BACK OUTPUT
L
R
FRONT
OUTPUT
L
R
Э
тот приемник*
Только для VSX-D812/D912 модели
DVD/мультиканальный декодер
с гнездами мультканального
аналог вывода
Примечание
