Подсоединение
04
27
Ru
•
Чтобы слышать звук только из
приемника, отсоедините все динамики,
которые соединены непосредственно с
приемником.
•
Если вы не используете басовый
динамик, измените установку передних
динамиков (см. раздел Настройка
динамиков на стр. 44) для деталей.
•
Только для VSX-D712 модели—если вы
подсоединили динамики заднего
окружения, убедитесь, что Настройка
динамиков заднего окружения на стр. 45
включена и настроена на
соответственный размер динамика.
•
Эти терминалы динамиков, когда
включены, могут быть опасными для
жизни. Чтобы предупредить риск
электрошока, во время подсоединения и
отсоединения шнуров динамиков, всегда
отсоединяйте шнур питания.

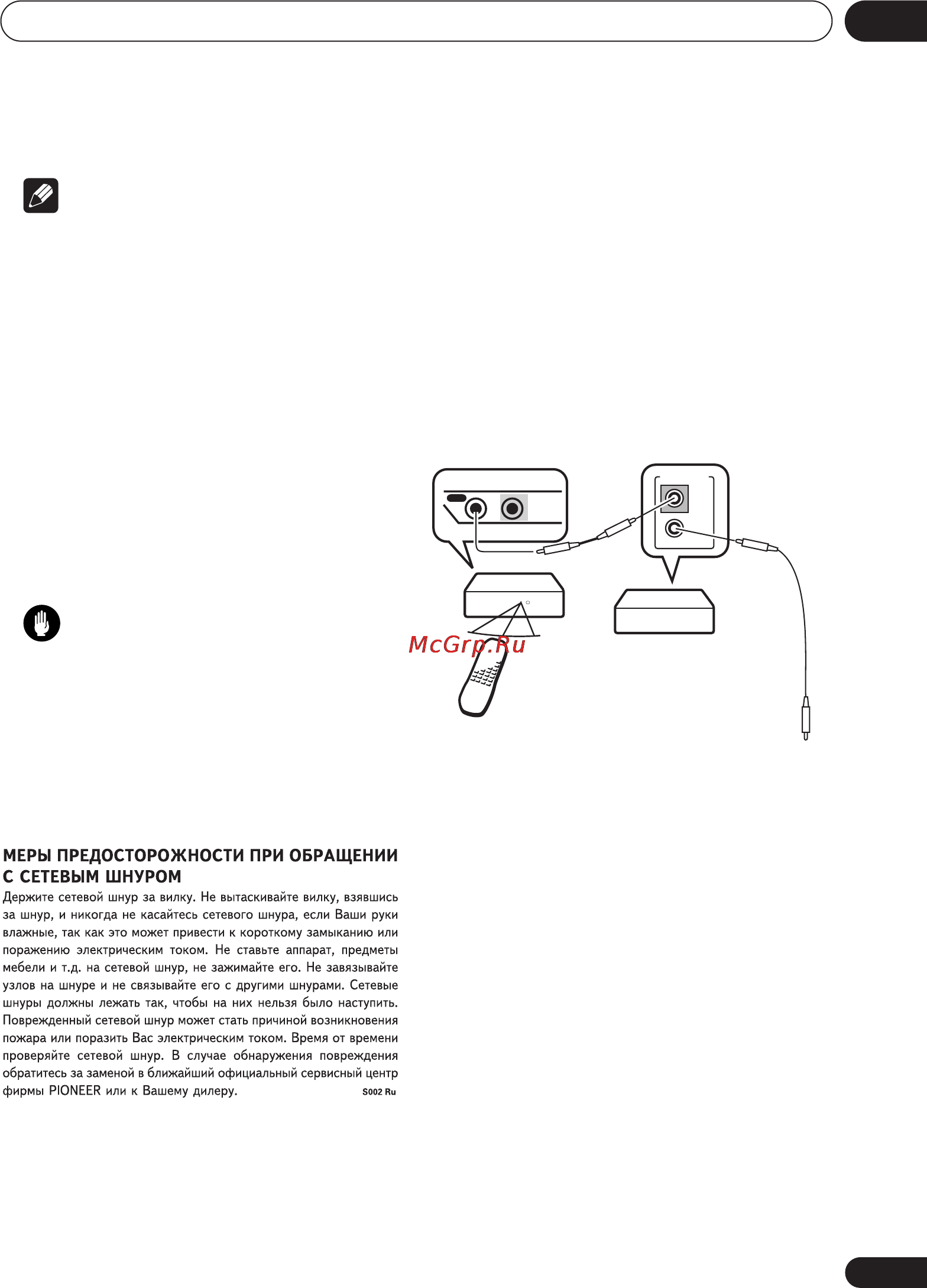

Эксплуатация других
компонентов Pioneer
если Вы подсоедините контрольный шнур
(необязательный), вы можете направлять
дистанционные управления других Pioneer
компонентов на дистанционный датчик
приемника. Дистанционный датчик этого
модуля принимает сигналы дистанционного
управления и пересылает их другим
устройствам через CONTROL OUT терминал
приемника.
Примечание
Предупреждение
CONTROL
OUT IN
OUT
IN
CONTROL
Приемник
Модуль
дистанционного
управления
Другие компоненты
Pioneer с CONTROL терминалом
Подсоедините к CONTROL
терминалу другого
совместимого изделия Pione
e
