Управления и дисплеи
05
30
Ru

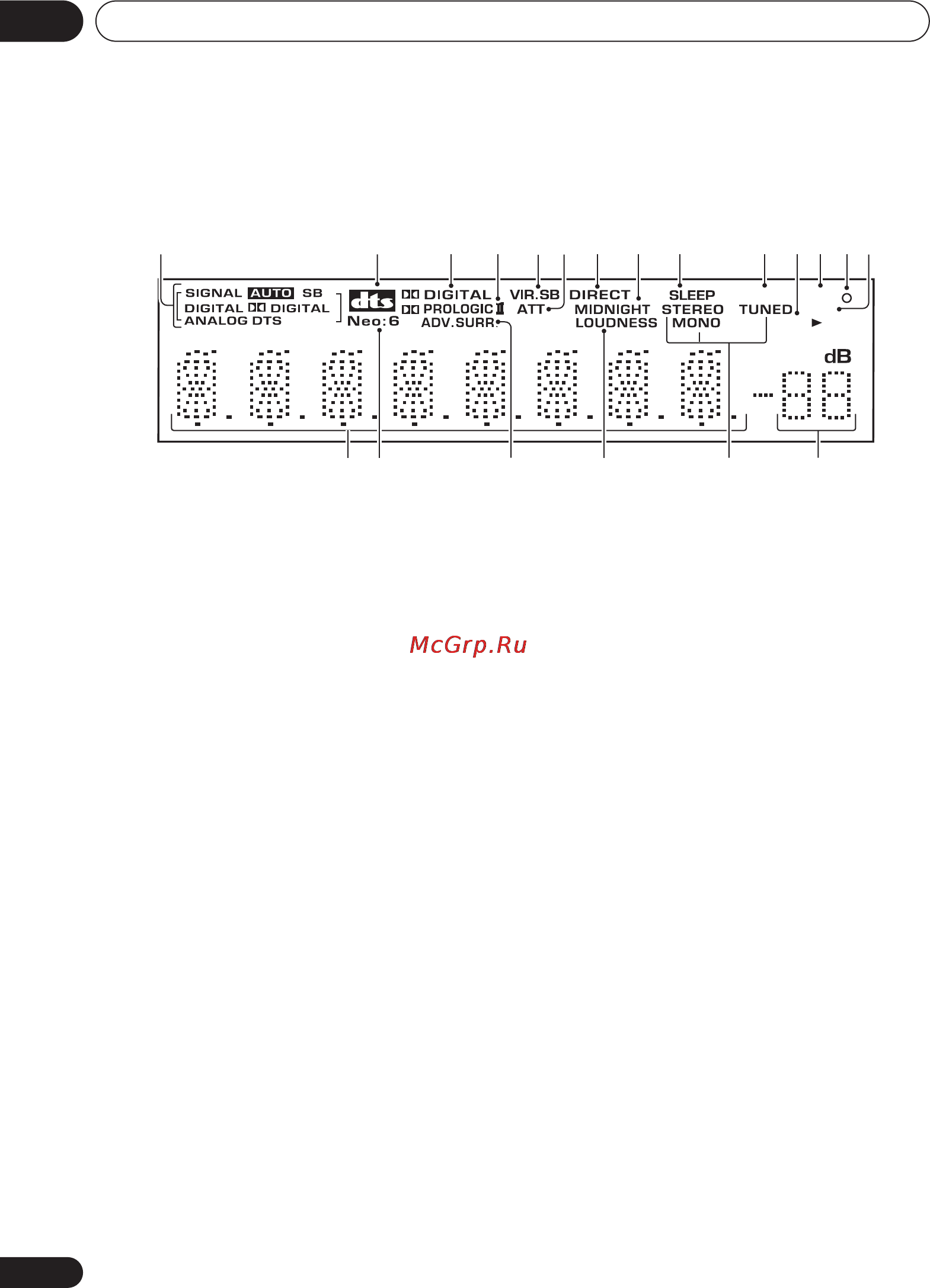

Дисплей
1
SIGNAL SELECT
индикаторы
Горят, чтобы подтвердит тип входного
сигнала, который определен для текущего
компонента:
AUTO
Горит, когда активен выбор AUTO
сигнала.
SB
В зависимости от источника, горит когда
активен сигнал с кодировкой
окружающего заднего канала.
DIGITAL
Горит при выбраном дигитальном аудио
сигнале.
2 DIGITAL
Горит при выбраном Dolby Digital
кодированом сигнале.
ANALOG
Горит при выбраном аналог сигнале.
DTS
Горит, когда выбран источник с DTS
кодированым аудио сигналом.
2
DTS
Когда ваша система работает в STANDARD
режиме, горит для отображения
декодирования DTS сигнала.
3
2 DIGITAL
Когда ваша система работает в STANDARD
режиме, горит для подтверждения
декодирования Dolby Digital сигнала.
4
2 PRO LOGIC II
Когда включен страндартный (STANDARD)
Pro Logic II режим приемника, этот индикатор
загорится, отображая Pro Logic II
декодирование.
5 VIR.SB
Горит, когда запущен режим Виртуального
Заднего Окружения.
6
ATT
Горит, когда INPUT ATT используется для
уменьшения (снижения) уровня аналог
входного сигнала.
7
DIRECT
Горит во время Прямого проигрывания
источника. Режим Прямого проигрывания
обходит управления звука и уровни каналов
для как можно более точного
воспроизведения источника.
8
MIDNIGHT
Горит при прослушивании в режиме Midnight.
9 SLEEP
Горит, когда приемник работает в режиме
выключения.
RFATT EON
SP A B
RDS
1234576 1
4
89 10 12 1311
15
2018
17
16 19
