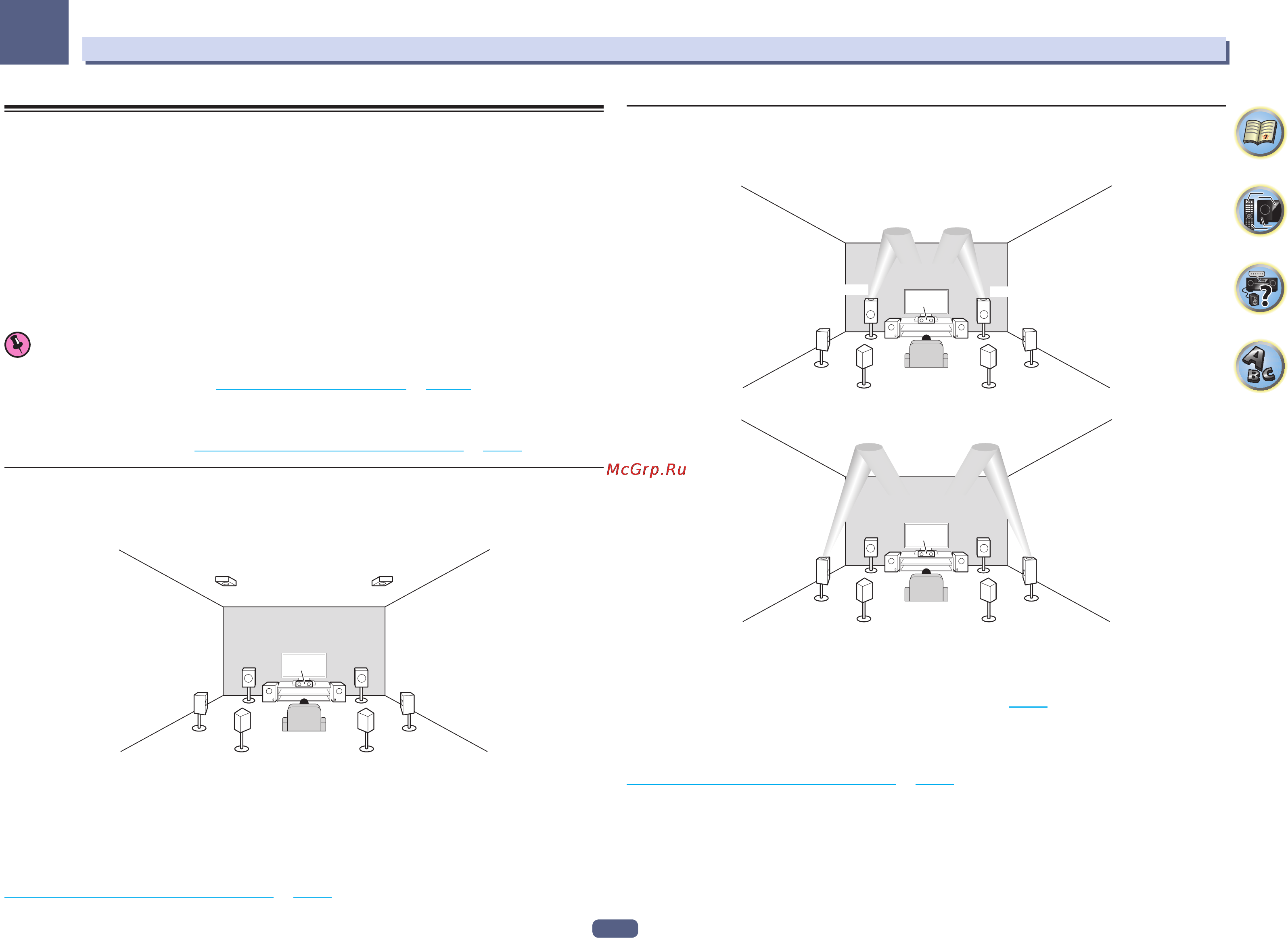

20
Подключение оборудования (для VSX-1130/VSX-930)
03
Выбор системы громкоговорителей
Данный аппарат позволяет создавать различные системы объемного звучания в соответствии с количе-
ством имеющихся громкоговорителей.
! Обязательно подключите громкоговорители к передним левому и правому каналам (L и R).
! Можно также подключить только один из задних громкоговорителей объемного звучания (SB) или
вообще не подключать их.
! При наличии двух низкочастотных громковорителей, второй низкочастотный громкоговоритель можно
подключить к терминалу SUBWOOFER 2. Подключение двух низкочастотных громкоговорителей уси-
ливает басовое звучание, позволяя добиться более мощного воспроизведения звучания. В таком
случае оба низкочастотных громкоговорителя дают одинаковое звучание.
! Воспроизведение с поддержкой технологии Dolby Atmos возможно только при подключенных верхних
средних, задних объемного звучания или передних боковых громкоговорителях.
Выберите одну из схем [A]–[F] ниже.
Важное предупреждение
! Настройка Speaker System должна быть выполнена при использовании любых подключений, показан-
ных ниже, за исключением [А] (см. Настройка акустической системы на стр. 115 ).
! Выводящие звучание громкоговорители можно переключать в соответствии со схемой расположения
громкоговорителей/шаблоном использования (нет необходимости выводить звучание со всех подклю-
ченных громкоговорителей). Для переключения выводящих звучание громкоговорителей используйте
кнопку OUT P.. Подробнее, см. Переключение терминалов громкоговорителей на стр. 95 .
[А] Подключение 7.2-канальной системы объемного звучания (задние
объемного звучания/верхние средние)
*Настройка по умолчанию
! Настройка Speaker System: 7.2ch/5.2.2ch
SBR
TMdL TMdR
SBL
SRSL
R
SW2
C
SW1
L
В 7.2-канальной системе объемного звучания подключаются левый и правый передние громкогово-
рители (L/R), центральный громкоговоритель (C), левый и правый верхние средние громкоговорители
(TMdL/TMdR), левый и правый громкоговорители объемного звучания (SL/SR), задние левый и правый
громкоговорители объемного звучания (SBL/SBR) и низкочастотные громкоговорители (SW 1/SW 2).
Невозможно одновременно выводить звук из задних громкоговорителей объемного звучания и верхних
средних громкоговорителей.
Данная система объемного звучания воспроизводит более реалистичное звучание сверху.
Выводящие звучание громкоговорители можно переключать с помощью кнопки OUT P.. Подробнее, см.
Переключение терминалов громкоговорителей на стр. 95 .
Для воспроизведения с поддержкой технологии Dolby Atmos необходимо подключение к задним громко-
говорителям объемного звучания или верхним средним громкоговорителям.
[B] Подключение акустической системы с поддержкой Dolby
*Настройка по умолчанию
! Настройка Speaker System: 7.2ch/5.2.2ch
— Speaker Setting: Dolby Sp (Front)
SBR
TMdL
TMdR
SBL
SRSL
R
SW2
C
SW1
L
— Speaker Setting: Dolby Sp (Surr)
SBR
TMdL TMdR
SBL
SRSL
R
SW2
C
SW1
L
7.2-канальная система объемного звучания состоит из подключенных передних левого/правого громко-
говорителей (L/R), центрального громкоговорителя (C), левого/правого громкоговорителей объемного
звучания (SL/SR), левого/правого задних громкоговорителей объемного звучания (SBL/SBR), низкочастот-
ного громкоговорителя(SW 1/SW 2), громкоговорителя с поддержкой технологии Dolby (TMdL/TMdR).
Сведения о громкоговорителе с поддержкой технологии Dolby, см. стр. 24 .
Невозможно одновременно выводить звук от заднего громкоговорителя объемного звучания и громкого-
ворителя с поддержкой технологии Dolby.
Данная система объемного звучания воспроизводит более реалистичное звучание сверху.
Выводящие звучание громкоговорители можно переключать с помощью кнопки OUT P.. Подробнее, см.
Переключение терминалов громкоговорителей на стр. 95 .
Для воспроизведения с поддержкой технологии Dolby Atmos необходимо подключение к задним громко-
говорителям объемного звучания или верхним средним громкоговорителям, использующим громкогово-
рители с поддержкой технологии Dolby.
