26
Подключение оборудования (для VSX-1130/VSX-930)
03

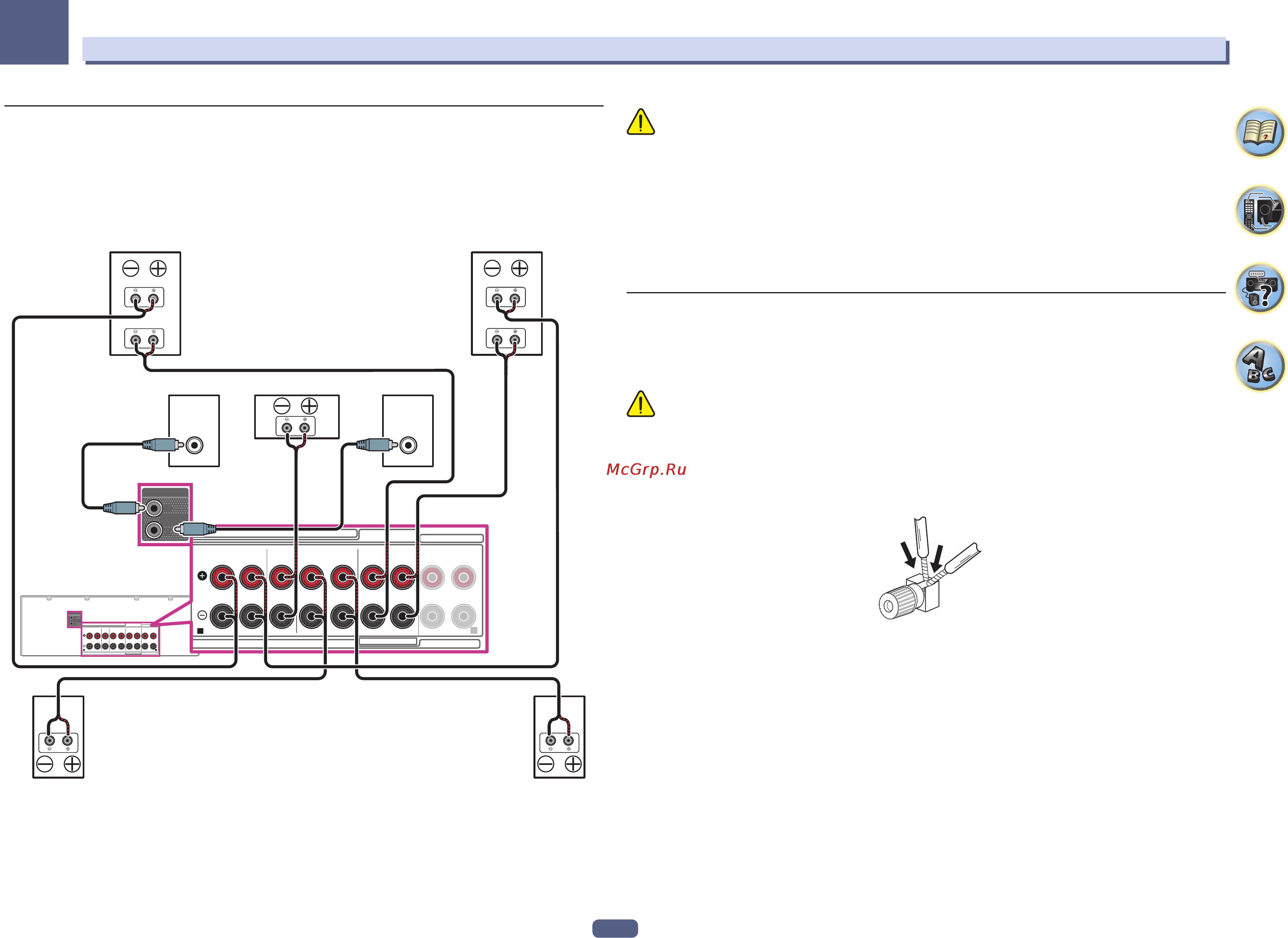

Двухполосное усиление громкоговорителей
Настройка Speaker System: Front Bi-Amp
Двухполосное усиление происходит при подключении высокочастотной головки и низкочастотной
головки громкоговорителей к различным усилителям для лучшй работы кроссовера. Для этого использу-
емые громкоговорители должны быть совместимы с двухполосным усилением (иметь отдельные терми-
налы для высоких и низких частот), и повышение качества звучания будет зависеть от типа используе-
мых громкоговорителей.
TOP MIDDLE
SURROUND
SURROUND BACK
CENTER
5.2.2ch
5.2ch
SPEAKER B
5.2.2ch
HDZONE / BI-AMP
FRONT
RLRL
RL
RL
(Single
)
B
SUBWOOFER
PRE OUT
1
2
7.2ch
AUDIO OUT
A
TOP MIDDLE
SURROUND
SURROUND BACK
CENTER
5.2.2ch
5.2ch
SPEAKER B
5.2.2ch
HDZONE / BI-AMP
FRONT
RLRL
RL
RL
(
Single
)
B
SUBWOOFER
PRE OUT
1
2
7.2ch
AUDIO OUT
LINE LEVEL
INPUT
LINE LEVEL
INPUT
High
Low
High
Low
A
Передний правы
йП
ередний левый
Громкоговоритель, совместимый с
двухполосным усилением
Низкочастотный
громкоговоритель 1
Низкочастотный
громкоговоритель 2
Громкоговоритель, совместимый с
двухполосным усилением
Центральный
Правый объемного звучания Левый объемного звучания
ПРЕДУПРЕЖДЕНИЕ
! Большинство громкоговорителей с терминалами High и Low имеют две металлические пластины,
соединяющие терминалы High и Low. При двухполосном усилении громкоговорителей данные пла-
стины необходимо удалить во избежание серьезных повреждений усилителя. Для получения допол-
нительной информации см. руководство для громкоговорителя.
! Если используемые громкоговорители имеют съемный разделительный фильтр, убедитесь в том,
что при подключении двухполосного усиления он не снят. Это может привести к повреждению
громкоговорителей.
! Воспроизведение с поддержкой технологии Dolby Atmos возможно только при подключенных верхних
средних, задних объемного звучания или передних боковых громкоговорителях.
Двухпроводное подключение громкоговорителей
Громкоговорители также могут подключаться с помощью двухпроводного подключения, если они под-
держивают двухполосное усиление.
! При использовании данных подключений, настройка Speaker System не производит никакого
эффекта.
ПРЕДУПРЕЖДЕНИЕ
! Не подключайте различные громкоговорители к одному и тому же терминалу таким образом.
! Также, при выполнении двухпроводного подключения, учитывайте меры предосторожности для двух-
полосного усиления, показанные выше.
% Для двухпроводного подключения громкоговорителя подключите два кабеля
громкоговорителя к разъему громкоговорителя на ресивере.
