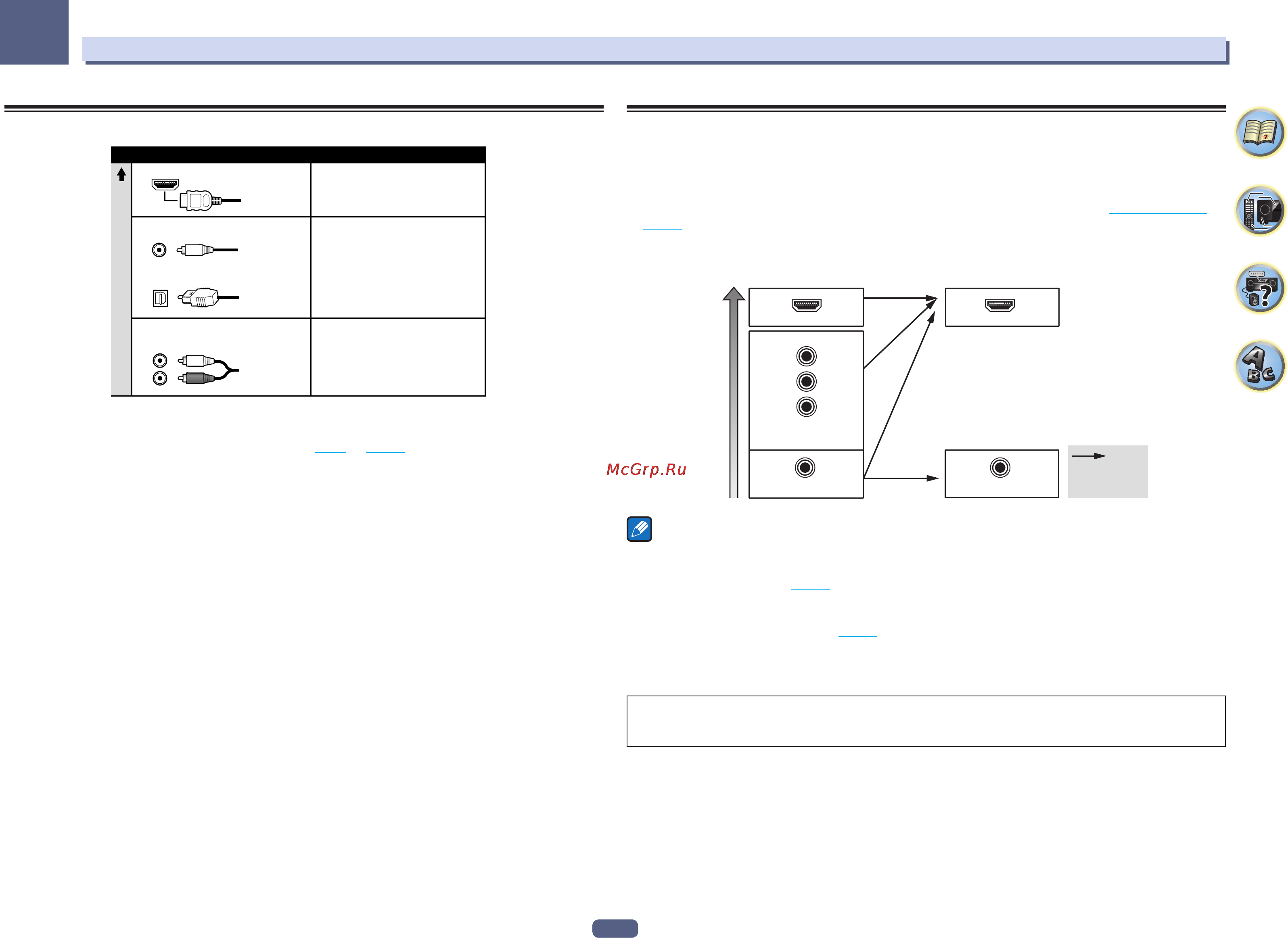

27
Подключение оборудования (для VSX-1130/VSX-930)
03
Об аудиоподключении
HDMI
Цифровой (Коаксиальный)
Обычный цифровой
аудиосигнал
Обычный аналоговый
аудиосигнал
Передаваемые аудиосигналы
Приоритет звукового сигнала
Аудиосигнал высокой
четкости
Типы кабелей и терминалы
RCA (Аналоговый)
(Белый/Красный)
Цифровой (Оптический)
! С помощью кабеля HDMI можно передавать видео и аудиосигналы с высоким качеством через еди-
ный кабель.
! Подробнее об аудиосигналах высокой точности см. HDMI на стр. 28 .
О преобразователе видеосигнала
Преобразователь видеосигнала обеспечивает вывод всех видеоисточников через терминалы HDMI
OUT 1 и HDMI OUT 2.
Если телевизор подключен только к композитным гнездам VIDEO MONITOR OUT ресивера, тогда все
другие видеоустройства следует подключать через композитные подключения.
Если для нескольких видеокомпонентов назначена одна и та же функция входа (см. Меню Input Setup
на стр. 63 ), преобразователь устанавливает приоритет в следующем порядке: HDMI, компонентное
видео, затем композитное видео.
VIDEO IN
VIDEO
MONITOR OUT
COMPONENT
VIDEO IN
Y
P
B
PR
HDMI IN HDMI OUT
Улучшение качества
Возможность
вывода
видеосигналов
Терминал для подключения
с исходным устройством
Терминал для подключения
с телевизионным монитором
Примечания
! Входной сигнал HDMI 1080p этого ресивера можно преобразовать с повышением до 4К. Однако такую
операцию можно выключить только при подключении к 4К-совместимому телевизору. Установите
настройки SCAL на AUTO (стр. 94 ).
! В зависимости от входного сигнала преобразователь видеосигнала может не работать и видео может
не выводиться. В таком случае установите параметр SCAL на PURE и подключите входное устройство
и телевизор кабелем одного типа (стр. 94 ).
! В общем, входные сигналы от COMPONENT VIDEO IN и VIDEO IN подаются с терминала HDMI без
преобразования разрешения. В зависимости от разрешения подключенного телевизора может быть
такое, что видео на экран не подается.
Данное изделие содержит технологию защиты авторских прав, защищенную патентами США и дру
-
гими правами на интеллектуальную собственность, принадлежащую Rovi Corporation. Инженерный
анализ и разборка запрещены.
