Pioneer VSX-830-K [34/154] Выполнение подключений multi zone
![Pioneer VSX-830-K [34/154] Выполнение подключений multi zone](/views2/1151777/page34/bg22.png)
34
Подключение оборудования (для VSX-1130/VSX-930)
03
Выполнение подключений MULTI-ZONE
С этого ресивера можно управлять подключенным к нему оборудованием, находящимся в другой ком-
нате (подзоне), из комнаты, в которой находится ресивер (основная зона) (функция многозонности).
Этот ресивер может настроить систему HDZONE независимо от основной зоны. Можно не только одно-
временно воспроизводить один и тот же источник в основной зоне и подзонах, но и воспроизводить
разные источники.
К этому ресиверу можно подключить другой усилитель с входным терминалом HDMI и телевизионный
монитор, расположенные в подзоне. Если нет другого усилителя, можно использовать терминал громко-
говорителя ресивера. В подзоне можно обеспечить воспроизведение с высоким разрешением по HDMI
Функция (HDZONE).
Важное предупреждение
! Для использования многозонной функции требуется изменить настойки в ZONE Setup (стр. 121 ).
! Для использования функции HDZONE требуется установить MAIN/HDZONE в ZONE Setup на HDZONE
(стр. 121 ).
Опции прослушивания MULTI-ZONE
В следующей таблице отображены сигналы, которые можно выводить на HDZONE:
Под-зона Доступные функции входа
HDZONE
(HDMI)
BD, DVD, SAT/CBL, INTERNET RADIO, PANDORA, Spotify, MEDIA SERVER,
FAVORITES, iPod/USB, HDMI 1, HDMI 2, HDMI 3, HDMI 4, HDMI 5, HDMI 6/MHL, BT
AUDIO
(Выводит аудио и видеосигналы HDMI)
Примечания
! Набор выбираемых входов зависит от назначения терминалов с HDMI IN 1 по IN 6. При поставке с
завода входные терминалы назначены DVD, SAT/CBL, HDMI 3, HDMI 4, HDMI 5 и HDMI 6 последова-
тельно, начиная с терминала HDMI IN 1.
! Видео/аудиосигналы аналоговых входных терминалов RCA, цифровых входных терминалов (OPTICAL
и COAXIAL) и входных терминалов COMPONENT VIDEO не могут преобразовываться с повышением и
выводиться на HDZONE.
! При выборе любого из входов с HDMI 3 по HDMI 6/MHL в основной зоне для HDZONE можно будет
выбрать только тот же самый вход. (Можно выбрать и другие входы, не указанные здесь.)
Те же ограничения применяются при выборе одного из вышеуказанных входов для HDZONE.
! При выборе любого из входов INTERNET RADIO, PANDORA, Spotify, MEDIA SERVER, FAVORITES,
iPod/USB или BT AUDIO в основной зоне для HDZONE можно будет выбрать только тот же самый
вход. (Можно выбрать и другие входы, не указанные здесь.)
Те же ограничения применяются при выборе одного из вышеуказанных входов для HDZONE.
Настройка MULTI-ZONE с использованием терминала HDMI (HDZONE)
Важное предупреждение
! Для использования функции HDZONE требуется установить MAIN/HDZONE в ZONE Setup на HDZONE
(стр. 121 ).
! Для использования функций HDZONE установите Control или Control Mode в HDMI Setup на OFF.
Подробнее, см. HDMI Setup на стр. 89 .

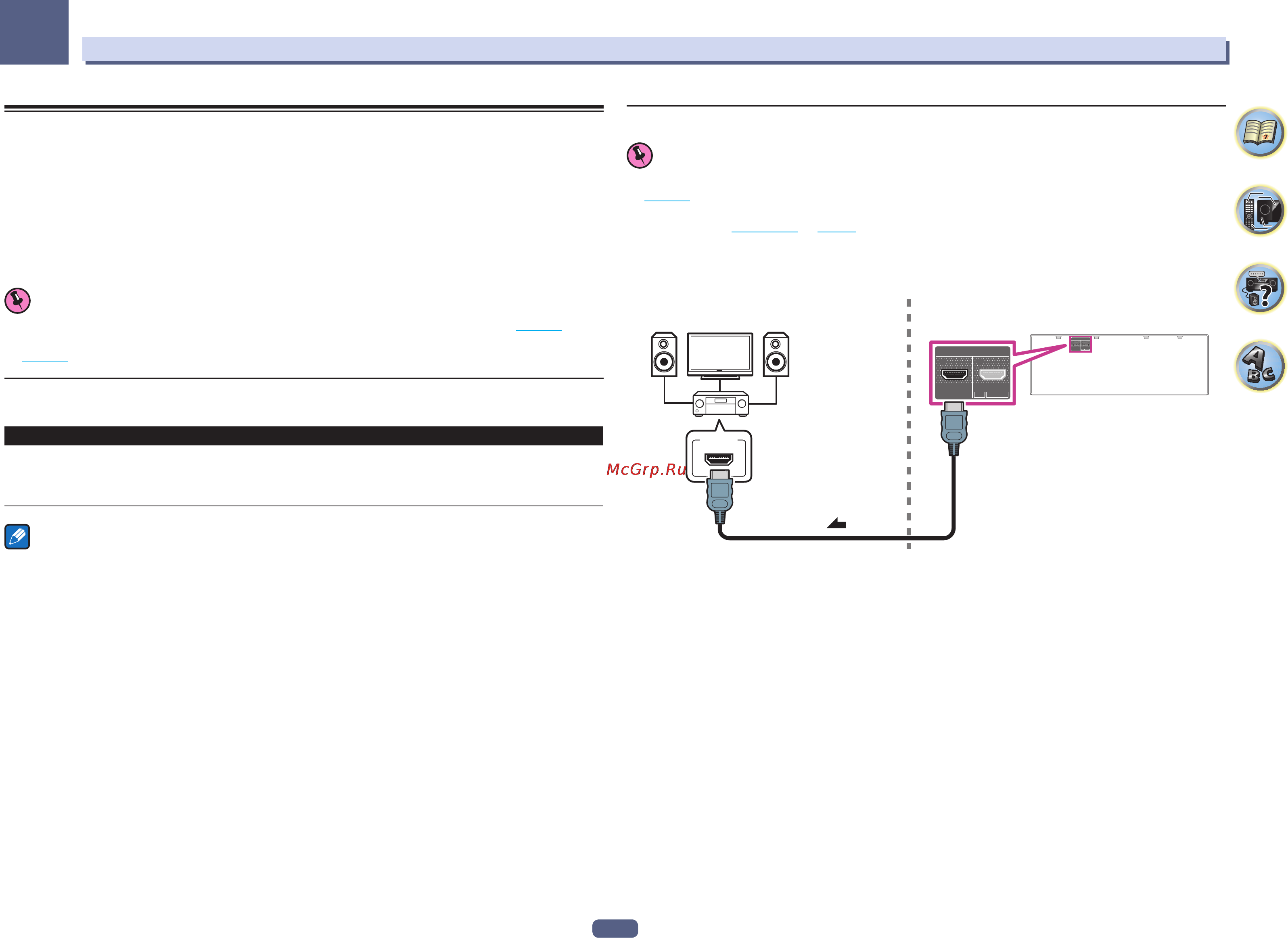

% Подключите отдельный ресивер к терминалу HDMI OUT 2 (HDZONE) на данном
ресивере.
Подключите громкоговорители и телевизор к ресиверу в HDZONE как показано на рисунке ниже.
SELECTABLE
ARC CONTROL
HDMI OUT
MAIN
HDZONE/MAIN
12
SELECTABLE
ARCCONTROL
HDMI OUT
MAIN
HDZONE/MAIN
12
HDMI IN
Под-зона (HDZONE) Основная зона
