Pioneer VSX-830-K [45/154] Подключение оборудования для vsx 830

Подключение оборудования (для VSX-830)

! Для прослушивания звучания телевизора через ресивер, подключите ресивер и телевизор через

аудиокабели.

— Когда телевизор и ресивер подключены через подключения HDMI, если телевизор поддерживает

функцию ARC (Реверсивный аудиосигнал) на HDMI, звучание телевизора поступает на ресивер

через терминал HDMI OUT, поэтому нет необходимости подключать аудиокабель. В таком случае,

установите ARC в HDMI Setup на ON (см. HDMI Setup на стр. 89 ).

После установки ARC может потребоваться некоторое время для распознавания подключенного

устройства и вывода звучания.

—

При использовании коаксиального цифрового аудиокабеля потребуется указать ресиверу, к какому его

цифровому или аналоговому аудиовходу подключен телевизор (см. Меню Input Setup на стр. 63 ).

— Указания по подключению и настройке телевизора, пожалуйста, смотрите в руководстве по эксплуа-

тации к телевизору.

! Если телевизор, подключаемый с помощью HDMI, поддерживает 4K/60p, настройки вывода сигнала 4K/60p

можно установить в соответствии с характеристиками телевизора. Если настройки 4K/60p меняется на

4:4:4, видеоизображение может воспроизводиться неправильно, если кабель HDMI не поддерживает 4K/60p

4:4:4 24 bit (скорость передачи 18 Гб/с). В этом случае выберите 4:2:0 (стр. 96 ).

! Видеоизображение 4K/60p 4:4:4 24 бита нельзя подавать с HDMI IN 3 на терминал IN 5. Используйте

терминал BD IN, HDMI IN 1 или HDMI IN 2.

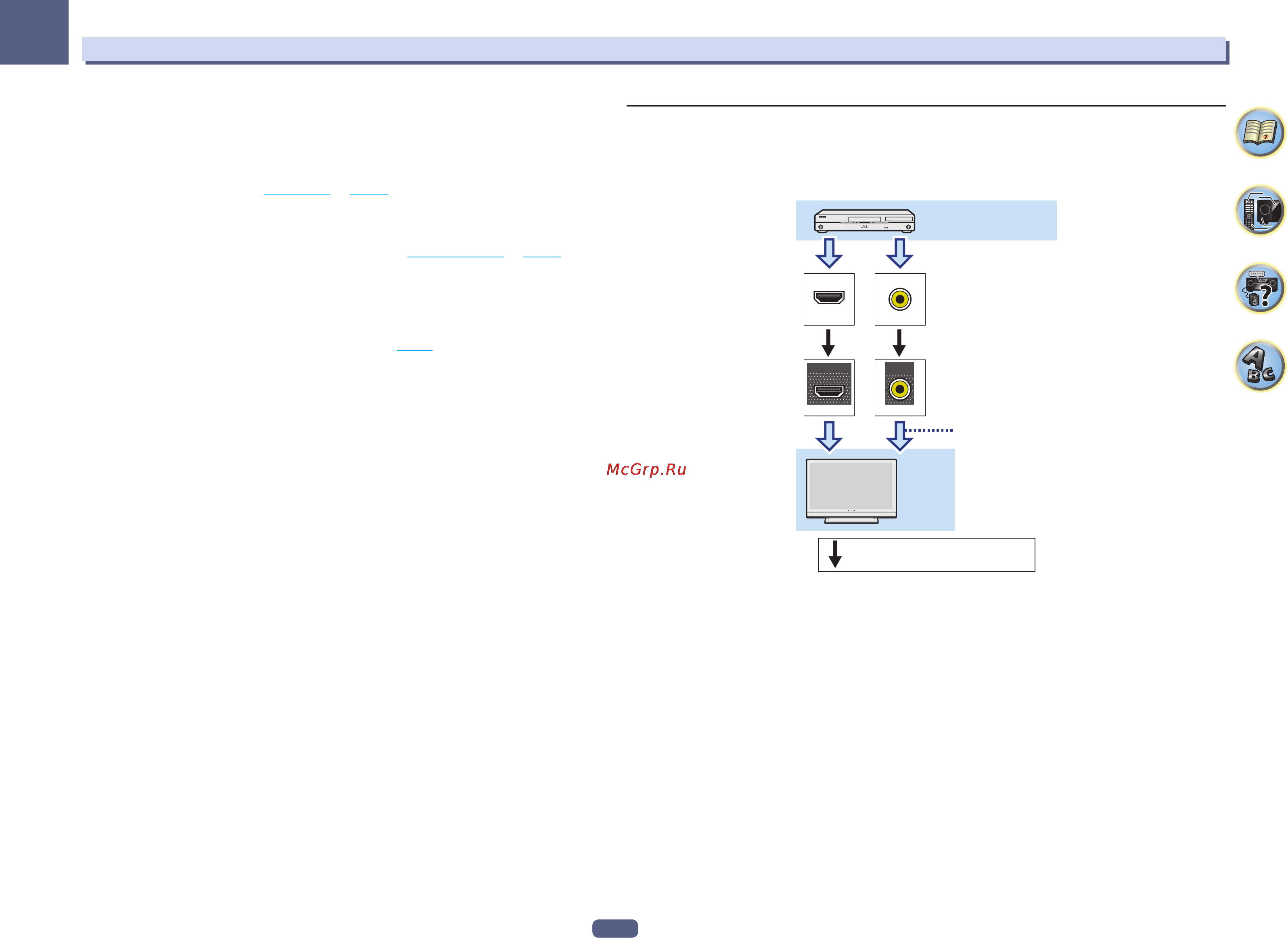

Подключение видеовыходов

Данный ресивер не оборудован видеопреобразователем. Если для подключения к входному устройству

используются кабели HDMI, такие же кабели нужно использовать для подключения к телевизору.

Сигналы, поступающие с аналоговых (композитных) видеовходов устройства, не будут передаваться с

терминала HDMI OUT.

VIDEO

HDMI

MONITOR

OUT

HDMI

OUT

Компонент воспроизведения

Терминал для

подключения с исходным

устройством

Терминал для

подключения с

телевизионным монитором

Экранный дисплей

не появится.

Телевизор

Возможность вывода видеосигнала.
