46
Подключение оборудования (для VSX-830)
04

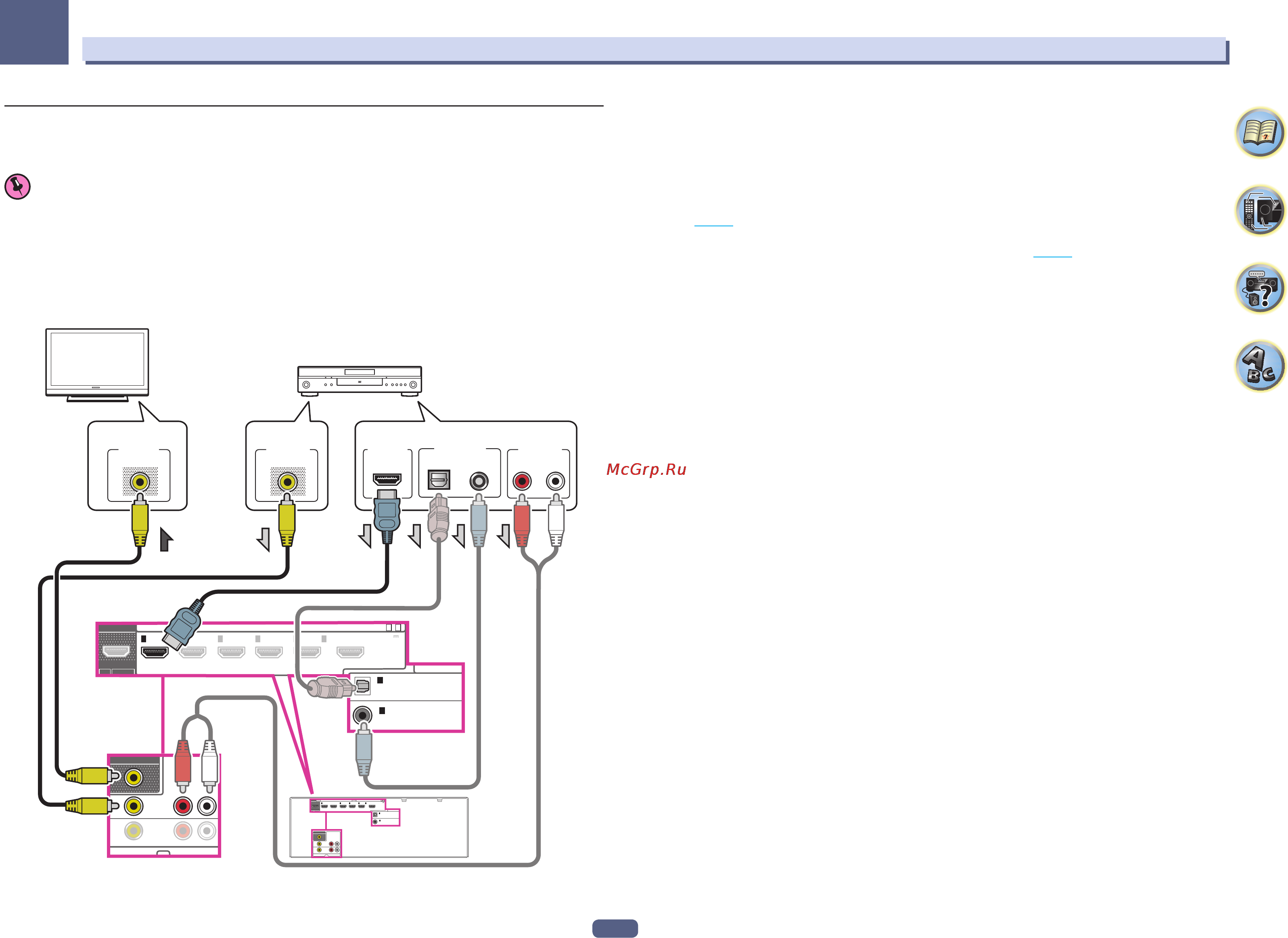

Подключение телевизора без входа HDMI
На данном рисунке показаны подключения телевизора (без входа HDMI) и проигрывателя DVD (или
другого компонента воспроизведения) к ресиверу.
Важное предупреждение
! При использовании данных подключений, картинка не выводится на телевизор даже при подключе-
нии проигрывателя DVD через кабель HDMI. Подключите ресивер и телевизор через видеокабель
того-же типа, который используется для подключения ресивера и проигрывателя.
! Также, когда ресивер и телевизор подключены через другие подключения, кроме кабеля HDMI, то
невозможно будет использовать функцию экранного меню, позволяющую отображать настройки, опе-
рации, др. ресивера на экране телевизора. В таком случае во время выполнения различных операций
или настроек требуется смотреть на дисплей передней панели ресивера.
(
TV
)
(
CD
)
1
1
DIGITAL IN
/MHLBD
5
15-
4321
(
OUTPUT 5
V
0.9 A MAX
)
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
OPTICAL
COAXIAL
DVD
LR
SAT/CBL
ARC CONTROL
(
DVD
)(
SAT/CBL
)
HDMI IN
OUT
AUDIO INVIDEO IN
MONITOR OUT
(
TV
)
(
CD
)
1
1
DIGITAL IN
ASSIGNABLE
ASSIGNABLE
OPTICAL
COAXIAL
DVD
LR
ARC CONTROL
OUT
AUDIO INVIDEO IN
MONITOR OUT
SAT/CBL
/MHLBD
5
15-
4321
(
OUTPUT 5
V
0.9 A MAX
)
(
DVD
) (
SAT/CBL
)
HDMI IN
ASSIGNABLE
VIDEO
VIDEO OUT
VIDEO
VIDEO IN
DIGITAL OUT
COAXIALOPTICAL
ANALOG
RL
AUDIO OUT
HDMI OUT
Телевизор
Проигрыватель DVD, др.
Выберите один
! Для прослушивания аудиосигналов высокой четкости через данный ресивер подключите кабель
HDMI, а для приема видеосигналов используйте аналоговый видеокабель.
В зависимости от проигрывателя может быть невозможно одновременно выводить видеосигналы
на оба терминала HDMI и другой видеовыход (композитный, др.), и может потребоваться выполнить
настройки видеовыхода. Для более подробной информации, пожалуйста, изучите инструкции по экс-
плуатации, поставляемые с проигрывателем.
! Для прослушивания звучания телевизора через ресивер подключите ресивер и телевизор через ауди-
окабели (стр. 44 ).
! При подключении к проигрывателю DVD по оптическому цифровому аудиокабелю или коаксиальному
цифровому аудиокабелю необходимо настроить входной терминал (стр. 63 ).
　
