Подключение оборудования (для VSX-1130/VSX-930)
03
Подключение телевизора и компонентов воспроизведения

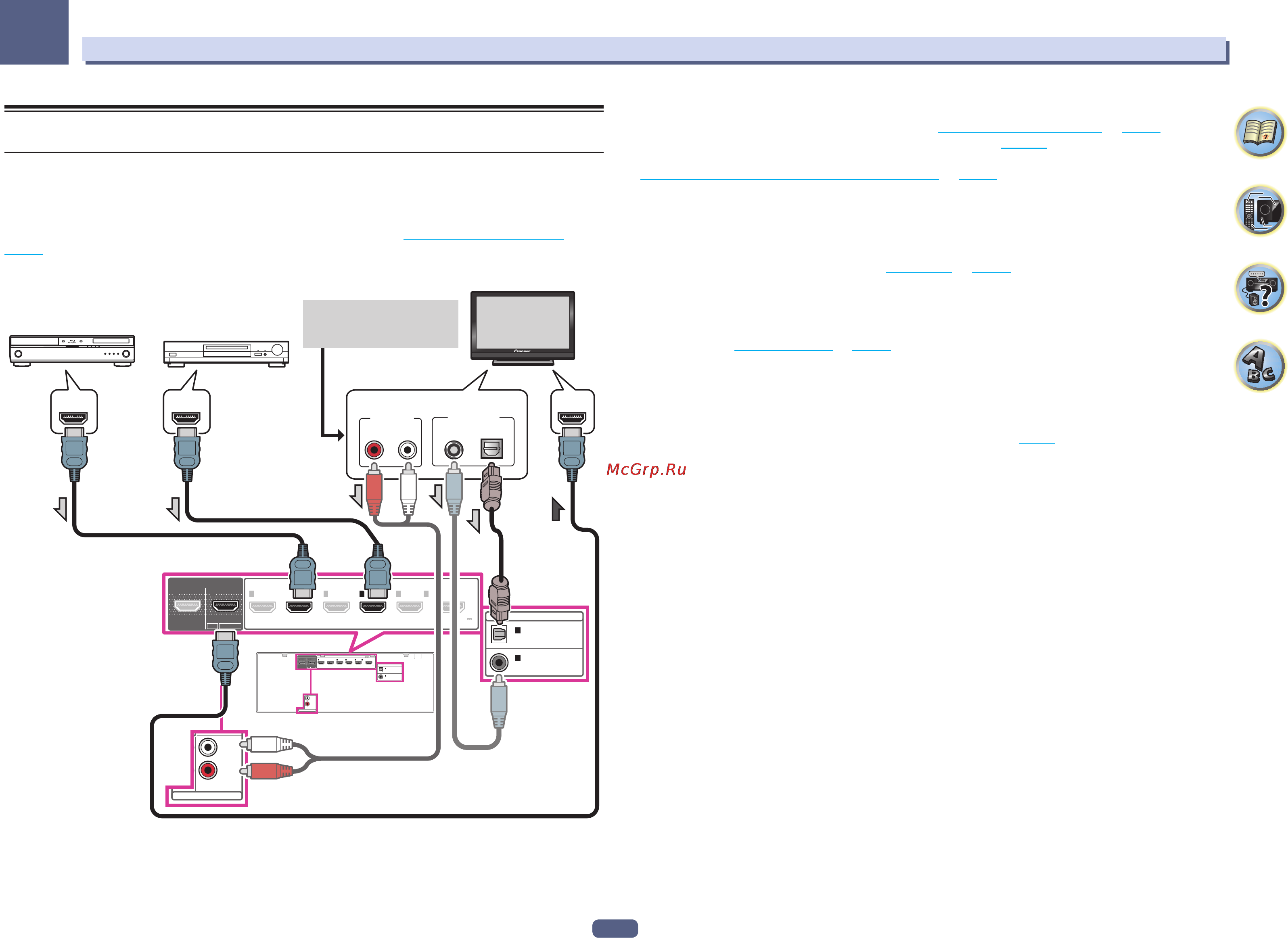

Подключение с помощью HDMI
При наличии компонента с интерфейсом HDMI или DVI (с HDCP) (проигрыватель Blu-ray Disc дисков
(BD), др.), его можно подключить к данному ресиверу с помощью отдельно продающегося кабеля HDMI.
Если телевизор и компоненты воспроизведения поддерживают функцию Control через HDMI, можно
будет воспользоваться удобствами функции Control через HDMI (см. Функция Control через HDMI на
стр. 88 ).
1
(
TV
)
(
SAT/CBL
)
1
1
DIGITAL IN
/MHLBD
6
16-
4321
(
OUTPUT 5
V
0.9 A MAX
)
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
OPTICAL
COAXIAL
SELECTABLE
ARC CONTROL
(
DVD
)(
SAT/CBL
)
HDMI IN
HDMI OUT
MAIN
HDZONE/MAIN
12
ANALOG
1
(CD)
ASSIGNABLE
L
R
SAT/CBL
AUDIO IN
(
TV
)
(
SAT/CBL
)
1
1
DIGITAL IN
/MHLBD
64321
(
OUTPUT 5
V
0.9 A MAX
)
ASSIGNABLE
ASSIGNABLE
OPTICAL
COAXIAL
SELECTABLE
ARCCONTROL
(
DVD
)(
SAT/CBL
)
MAIN
HDZONE/MAIN
12
ANALOG
1
(CD)
ASSIGNABLE
L
R
SAT/CBL
AUDIO IN
DIGITAL OUT
COAXIAL OPTICAL
ANALOG
RL
AUDIO OUT
HDMI INHDMI OUTHDMI OUT
Совместимый с HDMI/DVI
проигрыватель Blu-ray
Другие компоненты,
оборудованные интерфейсом
HDMI/DVI
Выберите один
Данное подключение требуется
для прослушивания звучания
телевизора через ресивер.
Монитор, совместимый с
HDMI/DVI
! При подключении к совместимому с HDMI/DVI монитору через терминал HDMI OUT 2, переключите
настройку выхода HDMI на OUT 2 или OUT 1+2. См. Переключение выхода HDMI на стр. 95 .
Также требуется заранее установить MAIN/HDZONE на MAIN (стр. 121 ).
! Для компонентов приема также доступны подключения, в дополнение к подключениям HDMI (см.
Подключение проигрывателя DVD без выхода HDMI на стр. 30 ).
! Для прослушивания звучания телевизора через ресивер, подключите ресивер и телевизор через
аудиокабели.
— Когда телевизор и ресивер подключены через подключения HDMI, если телевизор поддерживает
функцию ARC (Реверсивный аудиосигнал) на HDMI, звучание телевизора поступает на ресивер
через терминал HDMI OUT, поэтому нет необходимости подключать аудиокабель. В таком случае,
установите ARC в HDMI Setup на ON (см. HDMI Setup на стр. 89 ).
После установки ARC может потребоваться некоторое время для распознавания подключенного
устройства и вывода звучания.
— При использовании коаксиального цифрового аудиокабеля или (аналогового) аудиокабеля RCA
потребуется указать ресиверу, к какому его цифровому или аналоговому аудиовходу подключен
телевизор (см. Меню Input Setup на стр. 63 ).
— Указания по подключению и настройке телевизора, пожалуйста, смотрите в руководстве по эксплуа-
тации к телевизору.
! Если телевизор, подключаемый с помощью HDMI, поддерживает 4K/60p, настройки вывода сигнала 4K/60p
можно установить в соответствии с характеристиками телевизора. Если настройки 4K/60p меняется на
4:4:4, видеоизображение может воспроизводиться неправильно, если кабель HDMI не поддерживает 4K/60p
4:4:4 24 bit (скорость передачи 18 Гб/с). В этом случае выберите 4:2:0 (стр. 96 ).
! Видеоизображение 4K/60p 4:4:4 24 бита нельзя подавать с HDMI IN 3 на терминал IN 6. Используйте
терминал BD IN, HDMI IN 1 или HDMI IN 2.
! Терминал HDMI OUT 2 выводит видеоизображение 4K/60p 4:4:4 24 бита, если настройка
MAIN/HDZONE установлена на MAIN. Если она установлена на HDZONE, видеоизображение 4K/60p
4:4:4 24 бита не выводится.
　
