2.5 Структурная схема изделия

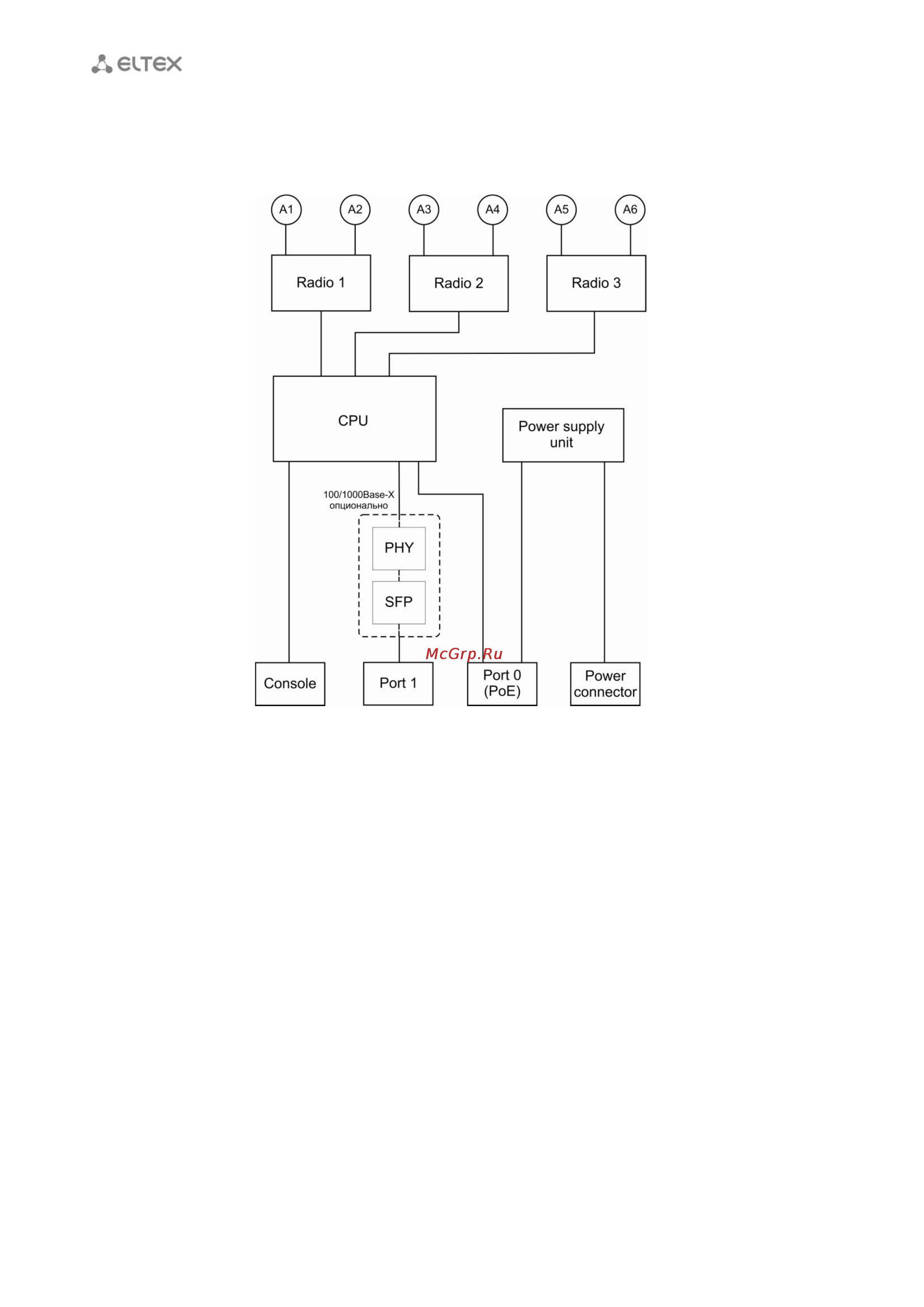

На рисунке 2 приведена структурная схема WOP-12ac-LR.

Рисунок 2 – Структурная схема WOP-12ac-LR

– A1-A6 – разъемы для подключения антенн;

– Radio 1, Radio 2, Radio 3 – радиоинтерфейсы, выполняющие прием и передачу

данных в беспроводных сетях;

– CPU – контроллер, осуществляющий управление устройством, мониторинг, а также

передачу данных по проводной сети;

– Power Supply Unit – блок питания устройства;

– Port 0 (PoE) – разъем Gigabit Ethernet с технологией PoE, позволяет подводить к

точке доступа электропитание и обеспечивает скорость доступа до 1 Гбит/с;

– Port 1 – разъем Gigabit Ethernet, обеспечивает скорость доступа до 1 Гбит/с;

– Console – разъем RJ45 для подключения консольного кабеля;

– Power Connector – разъем для подключения питания в случаях, когда недоступно

использование PoE.

2.6 Сброс к заводским настройкам

Для сброса устройства к заводским настройкам необходимо в загруженном состоянии

нажать и удерживать кнопку «F» в течение 15 секунд. Произойдет автоматическая перезагрузка

устройства. При заводских установках будет запущен DHCP-клиент. В случае если адрес не будет

получен по DHCP, то у устройства будет адрес – 192.168.1.10, маска подсети – 255.255.255.0; имя

пользователя/пароль для доступа через web-интерфейс: admin/password.
