18 Руководство пользователя, WOP-12ac-LR
2. Закрепите устройство на стене

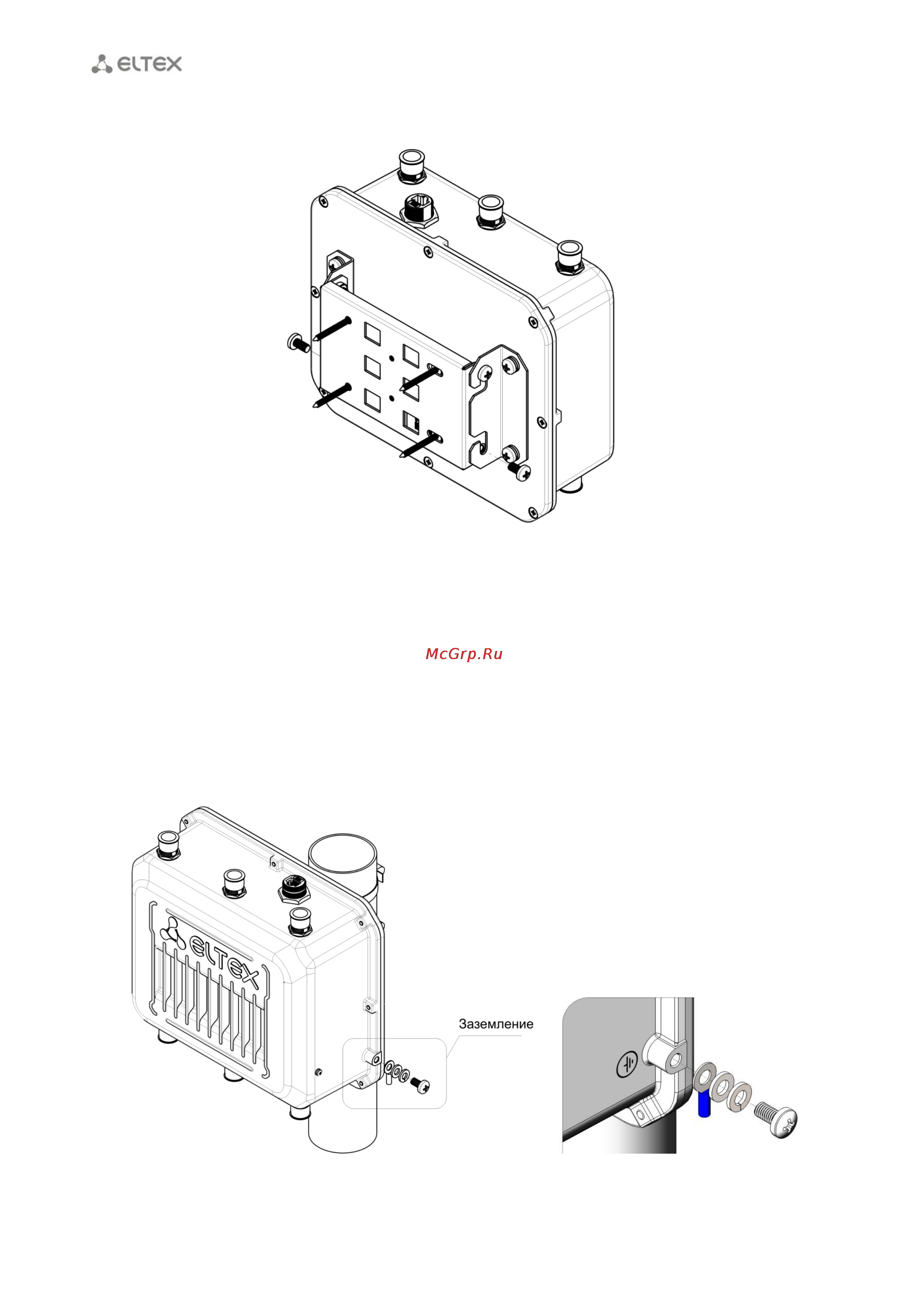

Рисунок 10 – Крепление устройства на стене
a. Установите устройство на незакрученные верхние винты кронштейна, который
прикреплен к стене, рисунок 10.
b. В нижние отверстия крепления установите винты, рисунок 10.
c. С помощью отвертки затяните верхние и нижние винты.
3.4.4 Схема заземления устройства
После установки устройства нужно выполнить заземление устройства, используя кабель ПВ3
2,5 кв.мм. На рисунке 11 показана схема заземления устройства.
Рисунок 11 – Схема заземления устройства
