Руководство пользователя, WOP-12ac-LR 15

3.4.2 Порядок крепления устройства на трубостойку/столб

1. Соберите кронштейн для крепления на трубостойку:

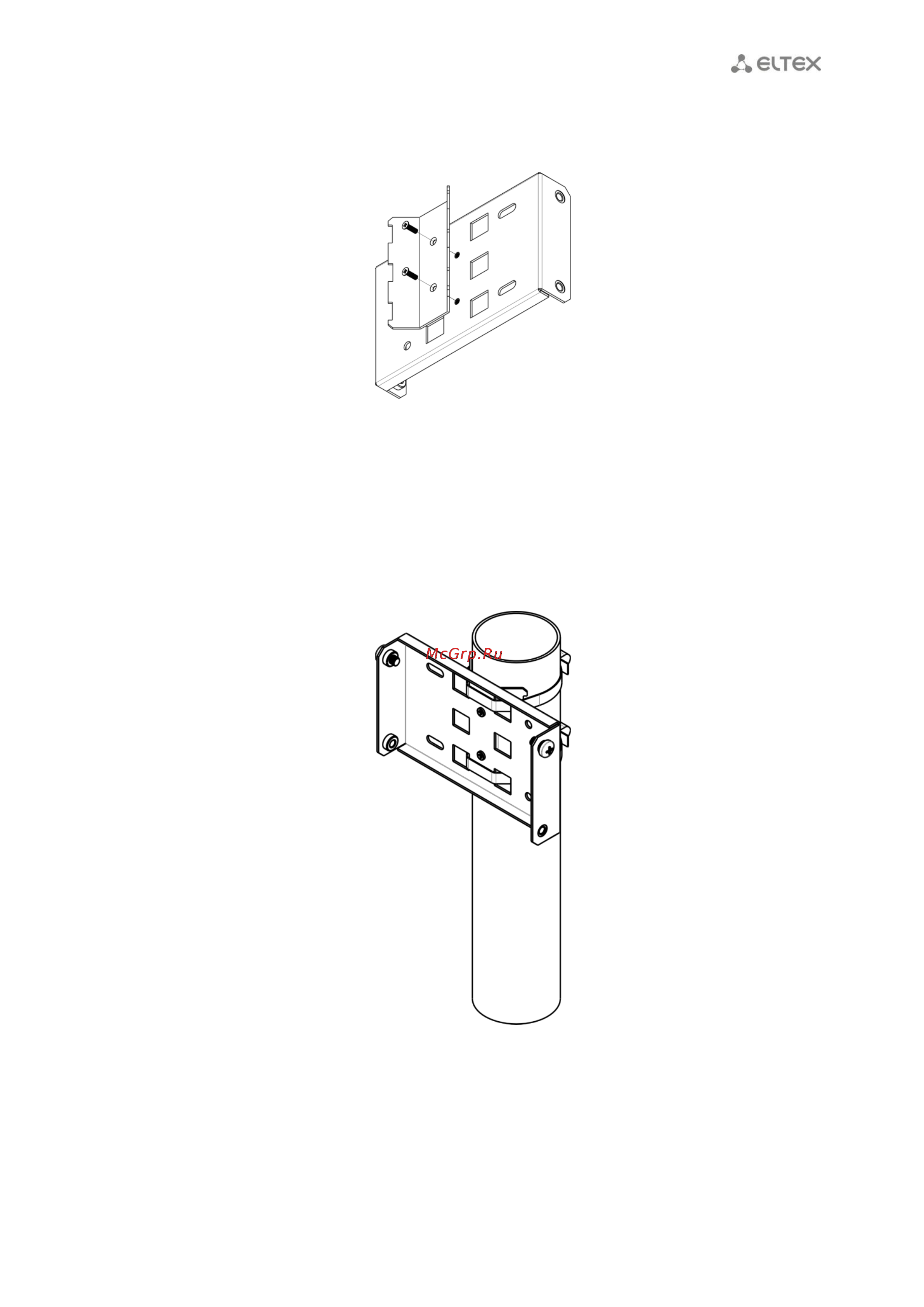

Рисунок 5 – Кронштейн для крепления на трубойстойку

a. Соедините кронштейн, который будет крепиться на трубостойку, с кронштейном,

который будет крепиться к устройству, как показано на рисунке 5.

b. Совместите два отверстия для винтов на обоих кронштейнах. С помощью

отвертки прикрепите кронштейны друг к другу.

2. Закрепите кронштейн на трубостойке:

Рисунок 6 – Крепление кронштейна на трубойстойку

a. При помощи хомутов закрепите кронштейн на трубостойку, рисунок 6.

b. В верхние отверстия установите винты DIN7985 M6. Винты не нужно

закручивать до конца, оставьте зазор минимум 3 мм, рисунок 6.
