Руководство пользователя, WOP-12ac-LR 17

3.4.3 Порядок крепления устройства на стену

1. Закрепите кронштейн (входит в комплект поставки) на стене:

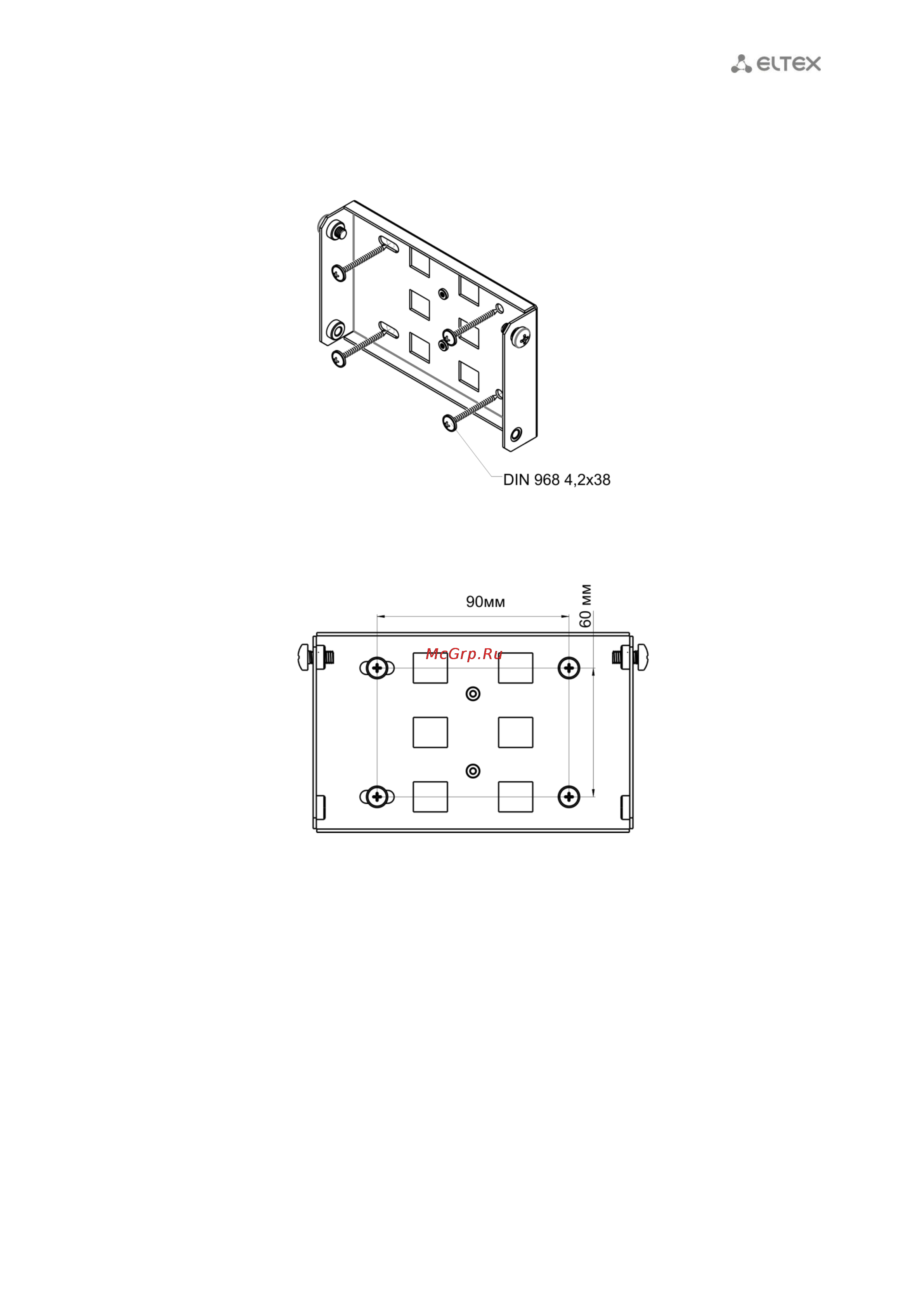

Рисунок 8 – Крепление кронштейна на стене

Рисунок 9 – Расстояния между отверстиями крепления

a. Расположение кронштейна на стене показано на рисунке 8, расстояние между

отверстиями показано на рисунке 9.

b. Совместите четыре отверстия для винтов на кронштейне с такими же

отверстиями на поверхности. С помощью отвертки прикрепите кронштейн

винтами к поверхности.

c. В верхние отверстия установите винты DIN7985 M6. Винты не нужно закручивать

до конца, оставьте зазор минимум 3 мм, рисунок 8.
