14 Руководство пользователя, WOP-12ac-LR

3.4 Установка устройства

Устройство крепится на трубостойку/столб или стену, соблюдая инструкции по технике

безопасности и рекомендации, приведенные выше.

В комплект поставки устройства входит необходимый комплект крепежа устройства на

трубостойку/столб и стену.

Порядок установки устройства:

1. Крепление кронштейнов к устройству;

2. Крепление устройства на трубостойку/столб или стену;

3. Заземление устройства;

4. Подключение кабелей к разъемам устройства;

5. Установка антенн.

3.4.1 Порядок крепления кронштейнов к устройству

Перед началом монтажа устройства на трубостойку/столб или стену нужно прикрепить

кронштейны (входят в комплект поставки) к устройству.

При монтаже устройства на разъемы антенн обязательно должны быть установлены

пылезащитные (герметичные) колпачки, которые входят в комплект поставки

устройства. Снимать пылезащитные колпачки нужно непосредственно перед

подключением к антенным разъемам.

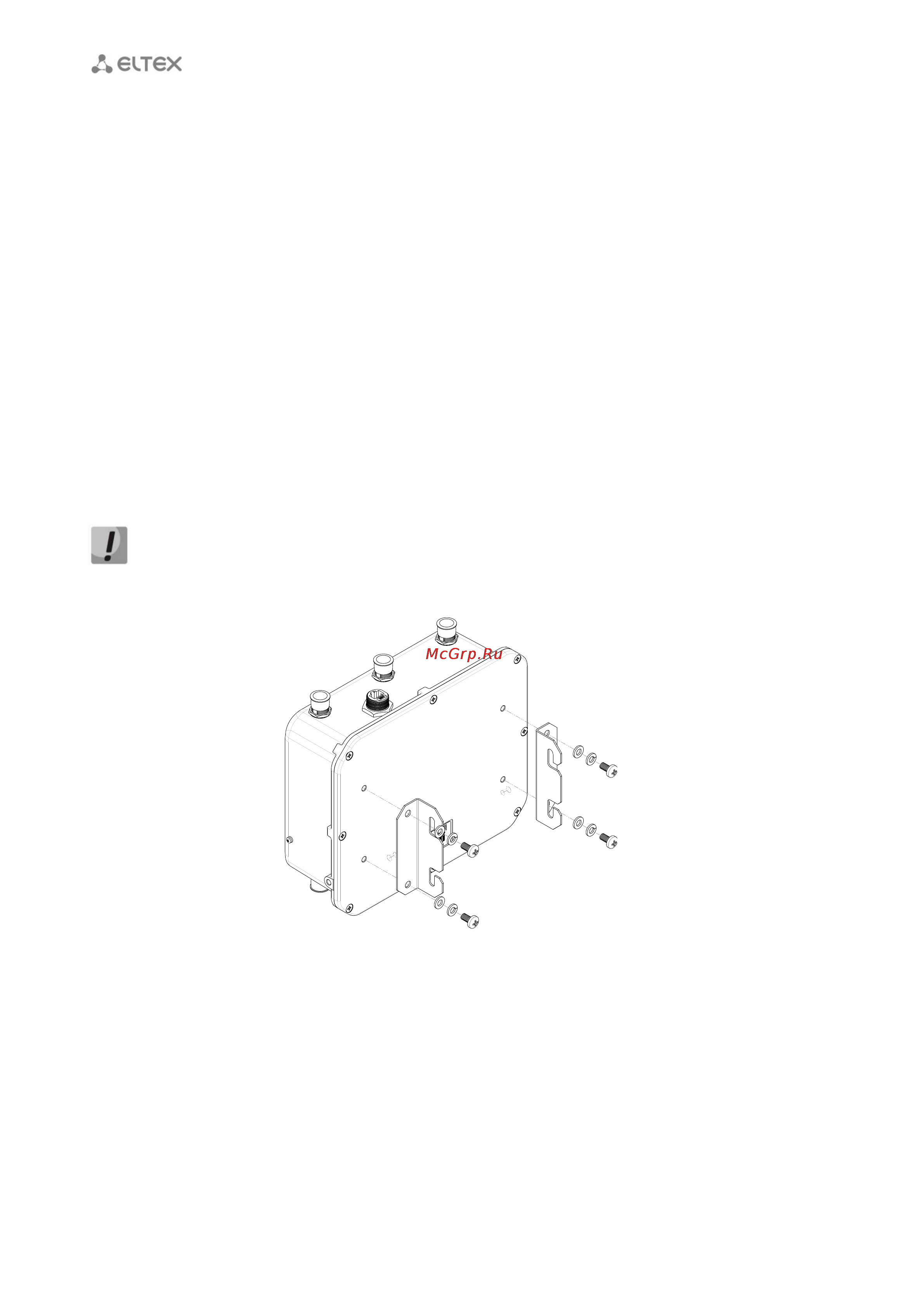

Рисунок 4 – Крепление кронштейнов к устройству

a. Расположение кронштейнов показано на рисунке 4.

b. Совместите четыре отверстия для винтов на кронштейнах с такими же

отверстиями на устройстве. С помощью отвертки прикрепите кронштейны

винтами к устройству.
