![Sungarden ToRnado 2465 [11/12] Крышка маслоналивной горловины](/views2/1016220/page11/bgb.png)
10
Обслуживание воздушного фильтра.
ЗАПРЕЩАЕТСЯ
ЗАПУСК ДВИГАТЕЛЬ БЕЗ
УСТАНОВЛЕННОГО ВОЗДУШНОГО ФИЛЬТРА.
Порядок проверки.
1. Открутить барашковую гайку, удерживающую крышку
воздушного фильтра.
См. Рис. 19.
2. Снять крышку воздушного фильтра.
3. Открутить барашковую гайку, удерживающую бумажный
(основной) фильтрующий элемент.
4. Снять бумажный фильтрующий элемент.
5. Снять поролоновый элемент предварительной очистки с
основного фильтрующего элемента.
6. Проверить степень загрязненности и отсутствие
посторонних предметов на поролоновом и бумажном
фильтрующих элементах. Тщательно осмотреть их на
целостность, отсутствие отверстий, других повреждений.
Заменить при необходимости.
ПРЕДУПРЕЖДЕНИЕ: Категорически запрещается
использовать для очистки воздушного фильтра бензин или
низкотемпературные растворители. Это может привести к
пожару или взрыву.
7. Бумажный фильтрующий элемент очищается путем
постукивания его о твердую поверхность или с помощью
аккуратной продувки сжатым воздухом с внутренней стороны.
Категорически запрещается использовать для очистки
фильтрующего элемента щетку.
8. Промыть поролоновый элемент предварительной очистки в
теплом мыльном растворе и отжать насухо. Пропитать его
одной столовой ложкой (~ 10 мл) чистого моторного масла.
Отжать (не скручивая) для лучшего распределения масла по
фильтру и удаления излишек.
9. Установить фильтрующие элементы и крышку воздушного
фильтра в обратной последовательности, плотно закрутить
барашковые гайки.
Смазка.
Смазать все вращающиеся и движущиеся части снегоуборщика
машинным маслом.
Добавить небольшое количество масла на поворотный узел
желоба для выброса снега.
Проверка давления в шинах.
Рекомендуемое давление в шинах 1 бар.
ЗАМЕНА СРЕЗНЫХ БОЛТОВ. См. Рис. 20.
Шнеки (3) снегоуборщика крепятся к валу (4) с помощью
срезных болтов (1) и контргаек (2). При попадании в шнек
посторонних предметов срезные болты срезаются и
предохраняют редуктор снегоуборщика от разрушений.
Срезные болты (1) и контргайки (2) должны заменяться
только на оригинальные срезные болты и контргайки
.
-
Удалить использованные срезные болты и контргайки,
очистить посадочные отверстия и смазать их.
- Установить в посадочные отверстия новые срезные болты
и закрепить их при помощи контргаек
.
ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ ВМЕСТО
ОРИГИНАЛЬНЫХ СРЕЗНЫХ БОЛТОВ СТАНДАРТНЫЕ
МЕТАЛЛИЧЕСКИЕ БОЛТЫ ИЛИ ДРУГИЕ ЗАМЕНИТЕЛИ.
При любых повреждениях редуктора шнека или других
частей снегоуборщика, связанных с установкой
неоригинальных болтов крепления шнека, гарантийный
ремонт не осуществляется.
ЗАМЕНА ПОДРЕЗНОГО НОЖА. См. Рис. 13.
- Открутить болты и гайки с шайбами крепления
подрезного ножа к снегозаборнику
.
-
Снять подрезной нож.
- Установить новый подрезной нож на снегозаборник,
закрепив его при помощи болтов и гаек с шайбами.
ЗАМЕНА ОГРАНИЧИТЕЛЬНЫХ БАШМАКОВ. См.
Рис.
13.
- Открутить болты и гайки с шайбами.
- Заменить ограничительные башмаки с обеих сторон
снегозаборника
.
-
Отрегулировать положение ограничительных башмаков
(см. раздел “Регулировка ограничительных башмаков”).
Проверять снегоуборщик на наличие повреждений. Для
замены изношенных или поврежденных частей обращаться
в уполномоченный сервисный центр
.
ПРИМЕЧАНИЕ: Ограничительные башмаки являются
двусторонними.
ХРАНЕНИЕ
Если не планируется использование снегоуборщика в
течение длительного периода времени, необходимо
подготовить его к хранению
:
-
Очистить снегоуборщик от остатков снега и грязи.
-
Подготовить двигатель к хранению.
- Для предупреждения образования ржавчины покрыть все
металлические части снегоуборщика тонким слоем масла
или средством защиты от коррозии.
- Поместить снегоуборщик в чистое, сухое, закрытое
помещение.
ВНИМАНИЕ: ОПАСНОСТЬ ВЗРЫВА ИЛИ ПОЖАРА!
Рис.
20
.

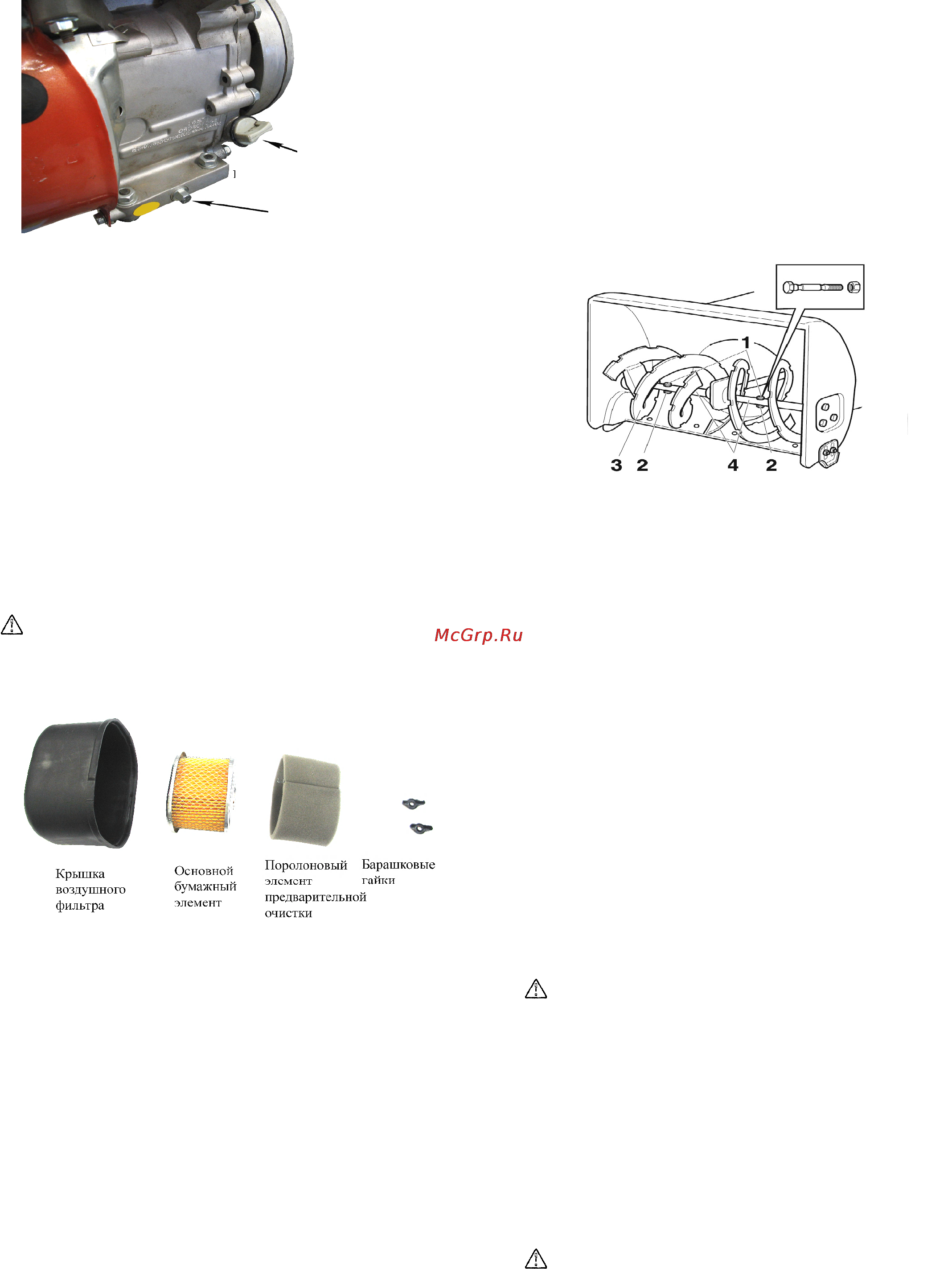

Рис. 19.
Рис. 18.
Крышка
маслоналивной
горловины
Пробка сливного
отверстия
