Sungarden ToRnado 2465 [5/12] Блок гайка

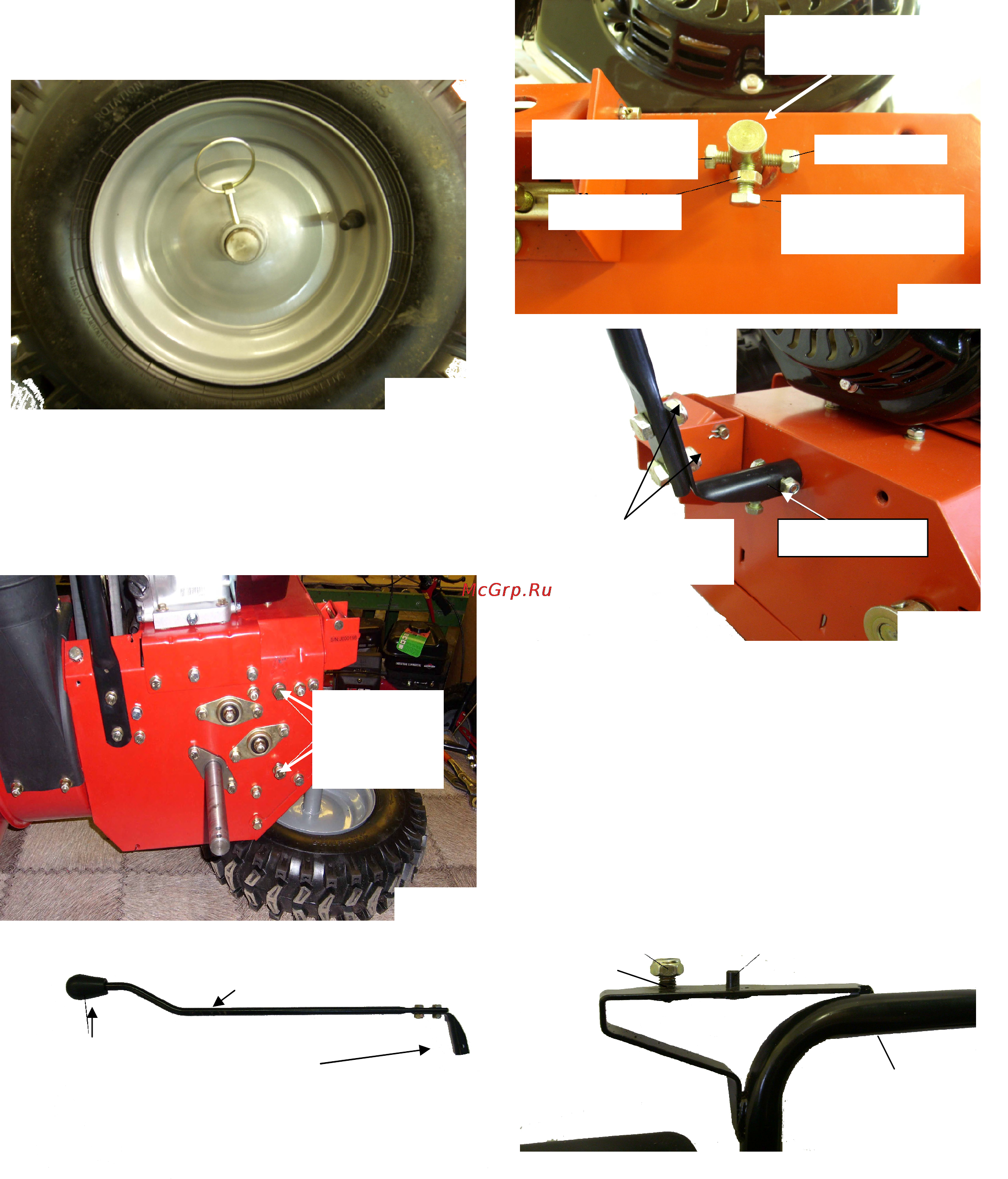

![Sungarden ToRnado 2465 [5/12] Блок гайка](/views2/1016220/page5/bg5.png)
4
Рис. 7.
Блок
-
гайка
Штифт
Поперечная рама
трансмиссии
Шпилька
Рис. 4.
Наконечник
Кронштейн
Рычаг переключения скоростей
соответствующими отверстиями в трансмиссии. Ввернуть от
руки четыре болта в отверстия на трансмиссии, после чего
затянуть их до упора ключом 17 мм
.
3.Установить колеса в обратной последовательности (см. п. 1).
Установка и регулировка рычага переключения скоростей.
1. Предварительно открутив пластиковый наконечник с рычага
переключения скоростей
(см. Рис. 4), завести рычаг
переключения скоростей в паз платы переключения скоростей
.
Накрутить пластиковый наконечник на рычаг переключения
скоростей
.
2.
Открутить блок-гайку и извлечь болт крепления кронштейна
из отверстия вала переключения скоростей
(См. Рис. 5).
Ослабить контргайку и вывернуть регулировочный болт.
3. Установить кронштейн на вал переключения скоростей,
совместив отверстие на валу и отверстия на кронштейне (см.
Рис. 6).
Для облегчения крепления кронштейна, перед его
установкой ослабить гайки болтов крепления кронштейна к
рычагу переключения скоростей. После крепления кронштейна
затянуть гайки болтов крепления кронштейна до упора.
Вставить болт крепления кронштейна и накручивать на него
блок
–гайку до момента выхода конца болта на 1…2 мм за торец
блок
-гайки. Осторожно закручивать регулировочный болт до
обеспечения надежной фиксации рычага переключения
скоростей в пазе платы переключения скоростей (при выходе
рычага переключения скоростей из пазов платы переключения
скоростей должно ощущаться небольшое пружинное
сопротивление). После регулировки ключом 10 мм затянуть до
упора контргайку регулировочного болта.
Установка желоба для выброса снега.
1. Открутить и снять блок-гайку крепления узла управления
желоба для выброса снега
(см. Рис. 7).
2. Установить верхнюю поворотную часть желоба для выброса
снега на нижнюю пластиковую неподвижную часть и
удерживать ее в вертикальном положении.
3. Вставить узел управления желоба в отверстие кронштейна
верхней поворотной части желоба
.
4.
Установить узел управления желоба на штифт и шпильку на
поперечной раме трансмиссии. Навернуть и затянуть ключом
Рис. 2.
Рис. 3.
Болты
крепления
рукоятки
управления
Рис. 3.
Рис. 5.
Болт крепления
кронштейна
Регулировочный
болт
Блок
-
гайка
Контргайка
Вал переключения
скоростей
Рис. 6.
Кронштейн
Гайки болтов
крепления кронштейна
