Sungarden ToRnado 2465 [4/12] Расположение основных частей
![Sungarden ToRnado 2465 [4/12] Расположение основных частей](/views2/1016220/page4/bg4.png)
3
1. Рычаг привода шнеков.
2. Рычаг привода колес.
3. Плата переключения скоростей.
4. Рычаг переключения скоростей.
5. Желоб для выброса снега.
6. Снегозаборник.
7. Рукоятка поворота желоба.
8. Рукоятка управления.
9. Шнек.
10. Ограничительный башмак.
11. Колесо.
12. Лопатка для прочистки.
Не снимать защиту при работающем
двигателе.
Перед началом обслуживания
отсоединить колпачок
высоковольтного провода от свечи
зажигания.
Запрещается дотрагиваться до
вращающихся частей снегоуборщика в
процессе работы.
Опасность получения травм
вращающимися частями
снегоуборщика. Держать руки и ноги в
стороне от вращающихся частей
снегоуборщика.
Регулировка положения
снегозаборника.

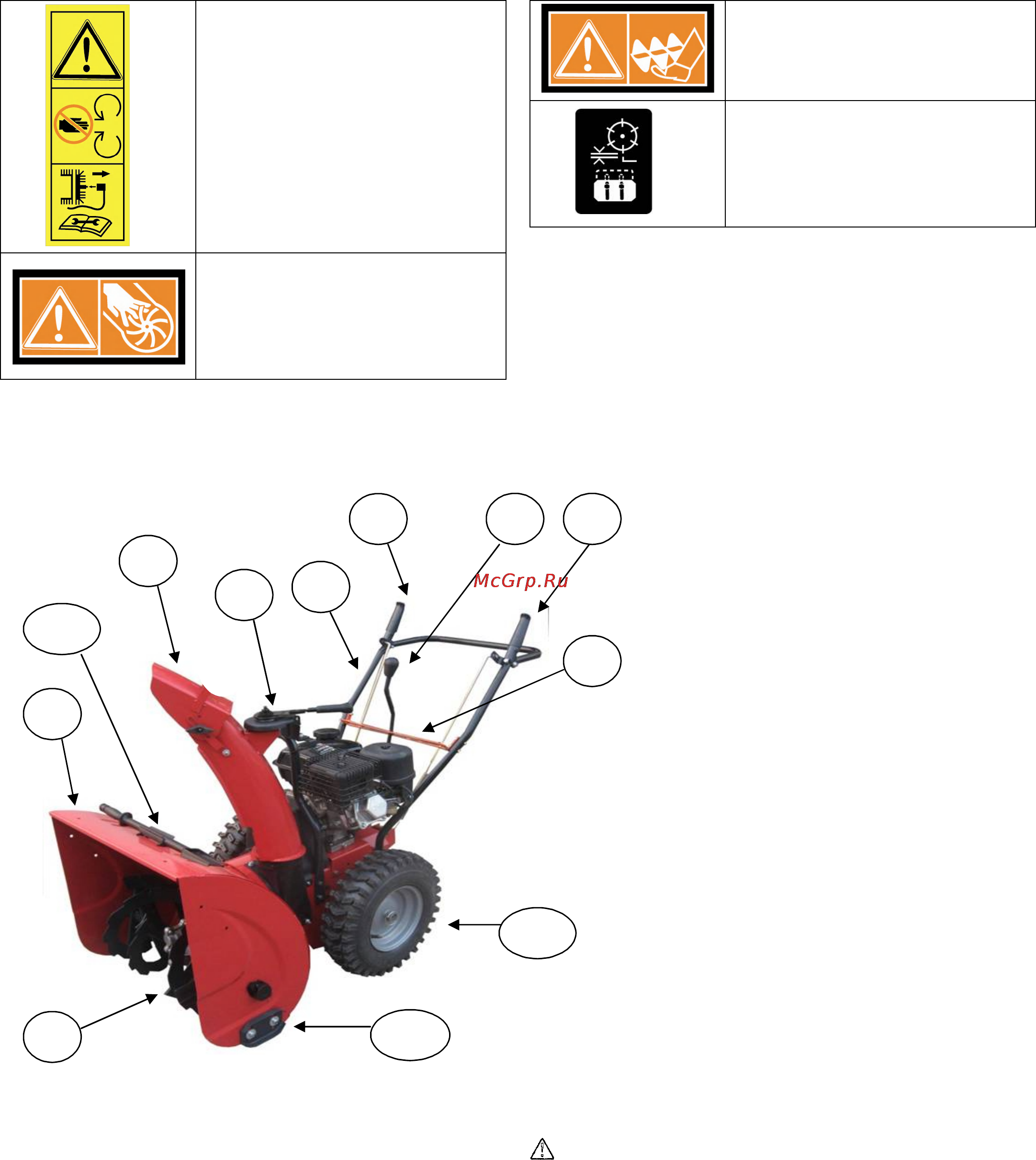

Расположение основных частей снегоуборщика
представлено на Рис. 1.
РАСПОЛОЖЕНИЕ ОСНОВНЫХ ЧАСТЕЙ
ЗАПРЕЩАЕТСЯ ЛЮБЫМИ СПОСОБАМИ МЕНЯТЬ
КОНСТРУКЦИЮ ИЛИ БЛОКИРОВАТЬ РАБОТУ РЫЧАГОВ
УПРАВЛЕНИЯ СНЕГОУБОРЩИКОМ
.
Рычаг привода колес.
При отпускании рычага привода колес система привода колес
отключается и снегоуборщик прекращает движение.
Рычаг привода шнеков.
При отпускании рычага привода шнеков система привода
шнеков отключается и шнеки останавливаются
.
Желоб для выброса снега.
Предохраняет пользователя от снега и/или посторонних
предметов, которые могут попасть в шнек и вылететь с
большой скоростью из желоба во время работы снегоуборщика.
СБОРКА
ПРЕДУПРЕЖДЕНИЕ. Определение расположения
элементов снегоуборщика.
Определение правой или левой стороны снегоуборщика
производится со стороны оператора
.
Установка рукоятки управления.
1. Извлечь фиксирующие шплинты колес, переведя пружинное
кольцо шплинта в положение параллельное шплинту
(см. Рис.
2) и снять оба колеса. Одно из колес подложить под
трансмиссию снегоуборщика
(см. Рис. 3).
2. Открутить с каждой стороны трансмиссии по два болта
крепления рукоятки управления вместе с шайбами и гровер
-
шайбами (см. Рис. 3). Установить рукоятку управления на
трансмиссию
, при этом совместив в ней отверстия с
Рис. 1.
1
2
4
8
1
1
10
9
6
5
7
1
2
3
