2
Запрещается заполнять топливный бак с работающим или
горячим двигателем. Заправку бензином производить только на
открытом воздухе.
Остановить двигатель и снять колпачок высоковольтного
провода со свечи зажигания в следующих случаях
:
-
После окончания работы;
- Перед проведением регулировки механизмов снегоуборщика,
ремонта и технического обслуживания.
Перед постановкой снегоуборщика в закрытое помещение на
хранение дать двигателю остыть.
Хранить снегоуборщик и канистры с бензином вдали от
источников открытого огня, искр, в месте не доступном для
детей.
Разрешается использовать снегоуборщик только при
соблюдении условий предусмотренных Руководством по
эксплуатации.
Использовать только оригинальные запасные части,
рекомендованные фирмой-изготовителем.
Ремонт снегоуборщика производить только в
уполномоченном сервисном центре
.
Фирма-изготовитель не несет ответственности в случае
повреждений, возникших в результате неправильной
эксплуатации снегоуборщика. В этом случае вся
ответственность возлагается на пользователя.
Фирма-изготовитель не несет ответственности при
повреждениях, вызванных самостоятельным внесением каких
-
либо изменений в конструкцию снегоуборщика.
Меры безопасности при работе с бензином:
ВНИМАНИЕ: БЕНЗИН И ЕГО ПАРЫ ЛЕГКО
ВОСПЛАМЕНЯЕМЫ И ВЗРЫВООПАСНЫ!
- Перед заправкой бензином необходимо остановить двигатель
и дать ему остыть
.
-
Протереть лоскутом ткани все части снегоуборщика, на
которые был пролит бензин при заправке.
- Запускать двигатель в стороне от места, где осуществлялась
его заправка, и был пролит на землю бензин
.
-
До запуска двигателя убедиться, что топливный бак надежно
закреплен, нет повреждений топливных шлангов и отсутствует
подтекание бензина.
ЗАПРЕЩАЕТСЯ КУРИТЬ ПРИ ЗАПРАВКЕ ДВИГАТЕЛЯ
БЕНЗИНОМ
.

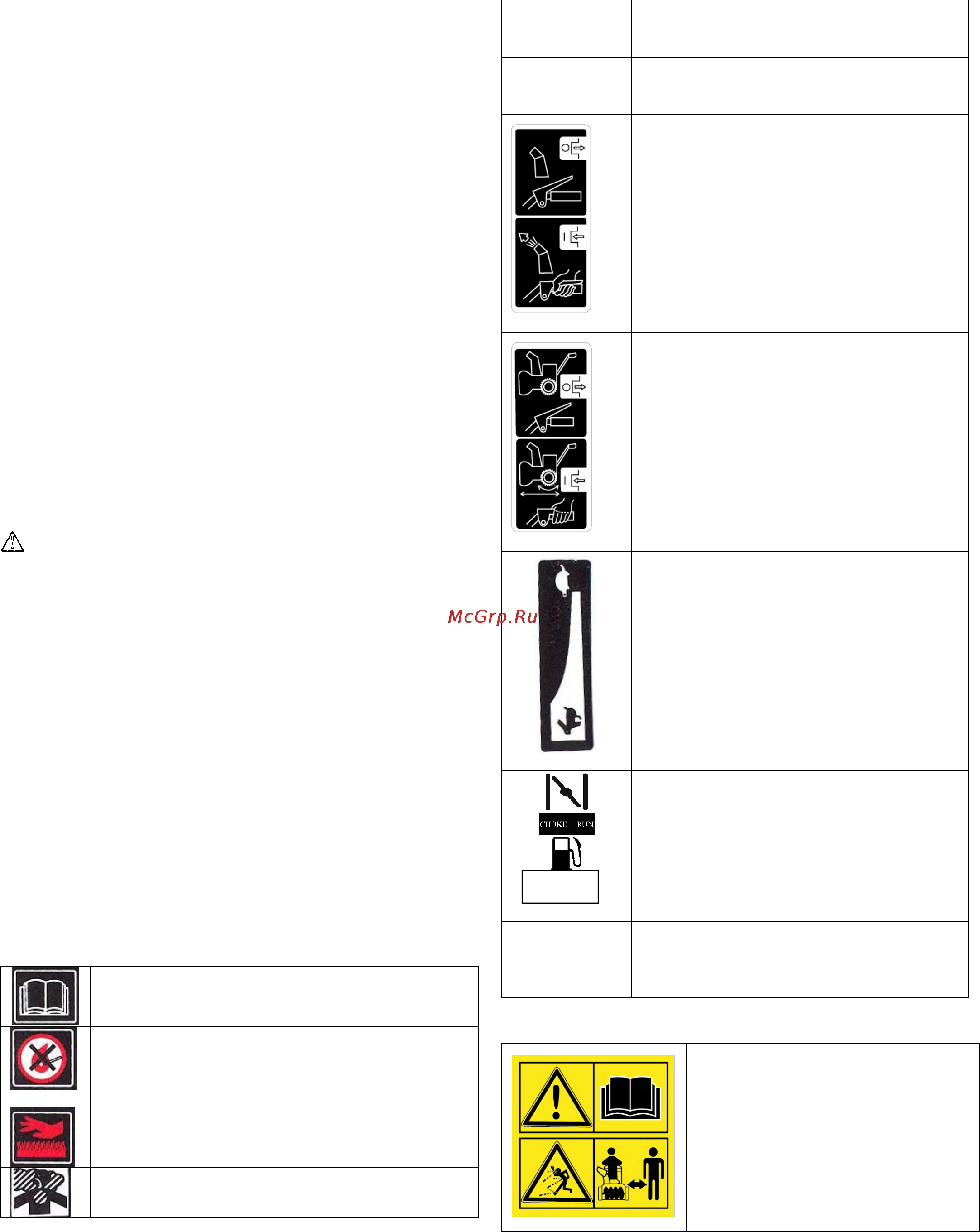

ЗНАЧЕНИЯ СИМВОЛОВ, НАНЕСЕННЫХ НА
РАЗЛИЧНЫХ ЧАСТЯХ СНЕГОУБОРЩИКА
Для обеспечения безопасной работы и обслуживания
снегоуборщика некоторые символы имеют рельефное или
трафаретное изображение.
Предупреждающие символы.
На топливном баке крепятся наклейки с различными символами
(пиктограммами), имеющими следующие значения:
Перед использованием снегоуборщика прочитать
Руководство по эксплуатации.
Добавить в картер двигателя необходимое
количество масла. Заправка картера двигателя
маслом осуществляется на неработающем
двигателе.
Не дотрагиваться. Высокая температура.
Внимание: Выхлопные газы содержат окись
углерода
.
Наклейки с обозначением операций, производимых органами
управления
.
1, 2, 3, 4, 5
1-ая, 2-ая, 3-я, 4-я, 5-я скорости.
Расположение: На плате переключения
скоростей.
1R, 2R
1-ая и 2-ая задние скорости.
Расположение: На плате переключения
скоростей.
Включение привода шнека.
Расположение: На рычаге привода шнека.
Включение привода колес.
Расположение: На рычаге привода колес.
Регулировка рычага управления дроссельной
заслонкой.
Расположение: На корпусе воздушного
фильтра.
Рычаг управления воздушной заслонкой.
Положения:
1. CHOKE – Полностью закрыта.
2. RUN – Полностью открыта.
Кран подачи топлива.
Положения:
1. ON – «Открыт».
2. OFF –
«Закрыт».
Fuel level
Показатель уровня бензина в топливном
баке.
Расположение: На фильтрующей сетке
топливного бака.
На корпусе снегоуборщика крепятся наклейки с различными
символами (пиктограммами), имеющими следующие значения:
Опасность получения травм или
возможность повреждений
окружающих объектов.
Перед использованием снегоуборщика
прочитать Руководство по
эксплуатации
.
Опасность получения травм
вылетающими из желоба предметами
.
Убедиться, что посторонние люди
находятся вне рабочей зоны.
OFF ON
