5

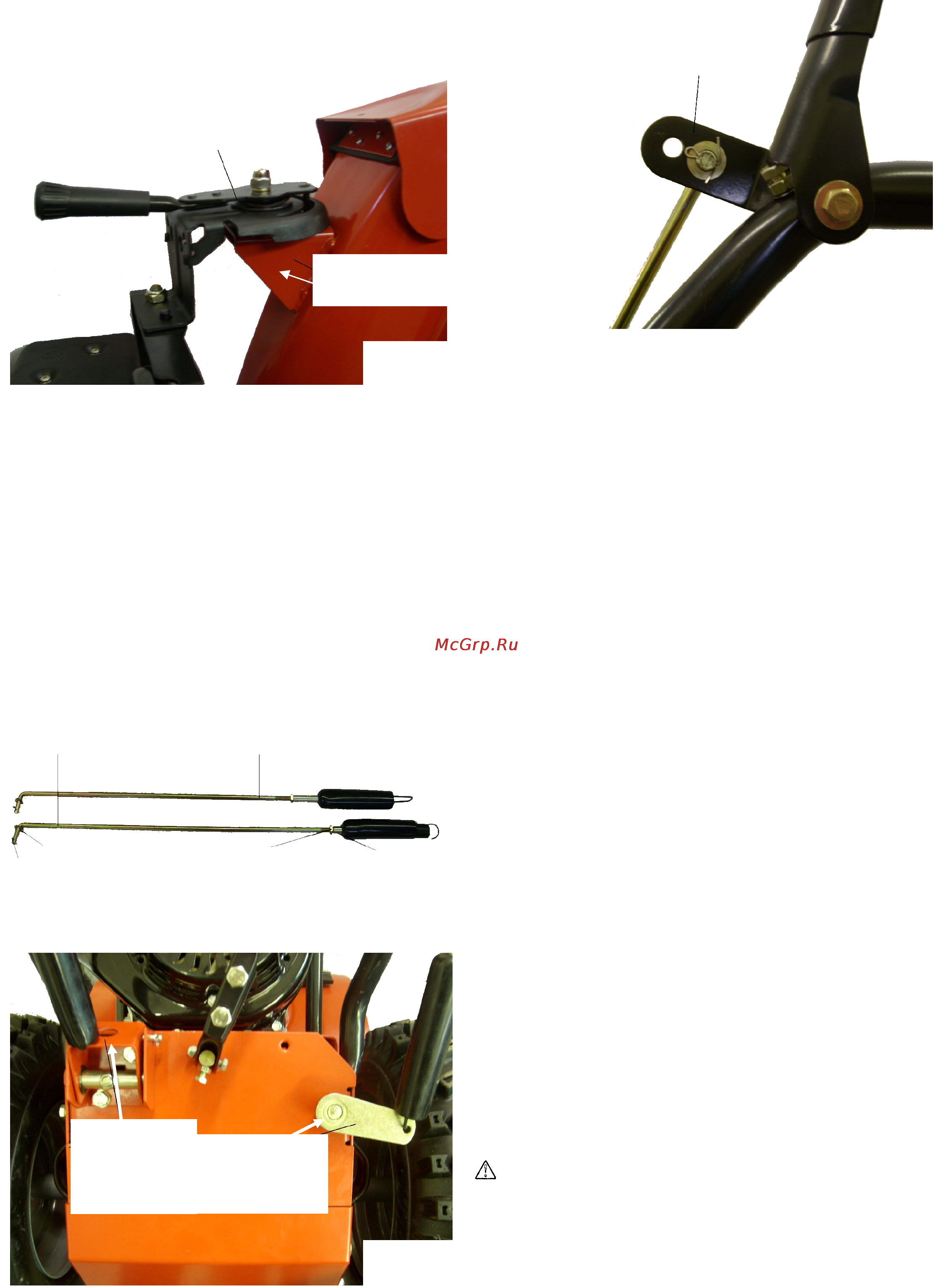

Рис. 8.
Узел управления
Кронштейн
17 мм блок-гайку крепления узла управления желоба (см. Рис.
8).
Установка и регулировка тяг привода шнеков и привода
колес
.
а). Установка тяги привода шнеков.
1. Взять из приложенных двух тяг большую по длине тягу
привода шнеков. Снять с тяги привода шнеков шплинт и шайбу
(см. Рис. 9).
2. Вставить конец пружины тяги привода шнеков в отверстие
кронштейна оси привода шнеков
(см. Рис. 10).
3. При необходимости ослабить контргайку, расположенную на
тяге привода шнеков перед регулировочной втулкой. Поднять и
удерживать рычаг привода шнеков
(расположенный с правой
стороны рукоятки управления
) в верхнем положении.
Отрегулировать длину тяги привода шнеков, откручивая или
закручивая в регулировочной втулке часть тяги привода шнеков
с «Г» образным концом до положения, когда при прямой тяге
привода шнеков «Г» образный конец войдет в ближнее к
рычагу привода шнеков отверстие в кронштейне рычага
привода шнеков
(см. Рис. 11).
4. Вставить «Г» образный конец тяги привода шнеков в
отверстие кронштейна рычага привода шнеков
, надеть на него
шайбу
, зафиксировать ее шплинтом (которые ранее были
сняты, см. п.
1) и разогнуть концы шплинта (см. Рис. 11).
5. Закрутить контргайку, расположенную на тяге привода
шнеков перед регулировочной втулкой ключом 13 мм
, до упора
в регулировочную втулку.
б). Установка тяги привода колес.
1. Взять из приложенных двух тяг меньшую по длине тягу
привода колес. Снять с тяги привода колес шплинт и шайбу
(см. Рис. 9).
2. Вставить конец пружины тяги привода колес в отверстие
кронштейна оси привода колес
(см. Рис. 10).
3. При необходимости ослабить контргайку, расположенную на
тяге привода колес перед регулировочной втулкой. Поднять и
удерживать рычаг привода колес (расположенный с левой
стороны рукоятки управления) в верхнем положении.
Отрегулировать длину тяги привода колес, откручивая или
закручивая в регулировочной втулке часть тяги привода колес с
«Г» образным концом до положения, когда при прямой тяге
привода колес «Г» образный конец войдет в ближнее к рычагу
привода колес отверстие в кронштейне рычага привода колес
(см. Рис. 11).
4. Вставить «Г» образный конец тяги привода колес в отверстие
кронштейна рычага привода колес, надеть на него шайбу
,
зафиксировать ее шплинтом (которые ранее были сняты, см. п.
1) и разогнуть концы шплинта (см. Рис. 11).
5. Закрутить контргайку, расположенную на тяге привода колес
перед регулировочной втулкой ключом 13 мм
, до упора в
регулировочную втулку.
ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ
- Проверить тяги привода шнека и колес на отсутствие
повреждений, а также надежность затяжки всех крепежных
элементов (болтов, гаек, винтов).
- Залить в картер двигателя необходимое количество масла (см.
раздел «Заправка двигателя бензином и маслом»).
- Отрегулировать систему привода шнеков и привода колес.
-
С целью безопасного транспортирования снегоуборщика
давление в шинах может превышать требуемое значение.
Проверить давление в шинах и при необходимости довести его
до уровня в 1 бар.
- Проверить правильность установки колес. См. раздел
«Установка свободного хода приводного колеса».
ВНИМАНИЕ: ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ!
Перед проведением регулировочных работ:
- остановить двигатель;
Тяга привода шнеков
Тяга привода хода колес
Шплин
т
Шайба
Контргайка
Регулировочная
втулка
Рис. 9.
Кронштейн
привода
хода
колес
Кронштейн
привода оси
шнеков
Рис. 10.
Кронштейн рычага
Рис. 11.
Кронштейн рычага
