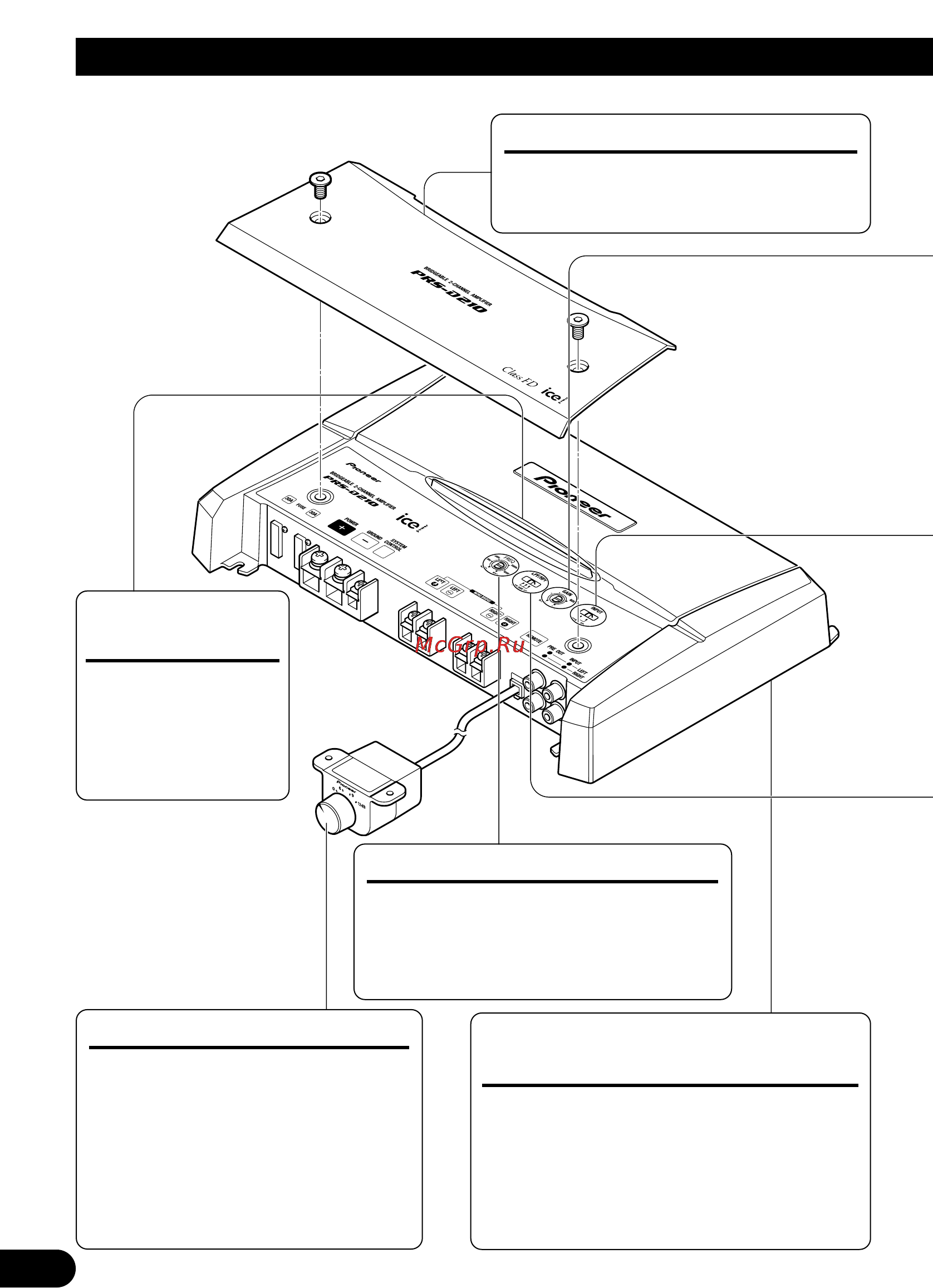

Ajuste de esta unidad
Indicador de
alimentación
El indicador de
alimentación se
ilumina cuando la
unidad se encuentra
activada.
Cubierta de terminales
Antes de montar la unidad, desapriete
los tornillos con una llave hexagonal de
4 mm y quite la cubierta de terminales.
Interruptor BFC (Control de la
frecuencia de batido)
El interruptor BFC se encuentra en la parte
inferior de la unidad. Si se oye un batido
durante la escucha de una transmisión
MW/LW con el equipo estéreo de
automóvil, cambie el interruptor BFC
utilizando un destornillador pequeño.
Control de refuerzo de graves
Se puede seleccionar un nivel de
refuerzo de graves de 0, 6, 9 y
12 dB.
Para las instrucciones acerca de la
conexión del control remoto de
refuerzo de graves al amplificador,
consulte la sección “Diagrama de
conexión”.
Control de frecuencia de corte
Si se ajusta el interruptor de selección
LPF/HPF a LPF o HPF, se puede
seleccionar una frecuencia de corte de
40 Hz a 500 Hz.
• Utilice un destornillador para ajustar el interruptor, si se requiere.
