3

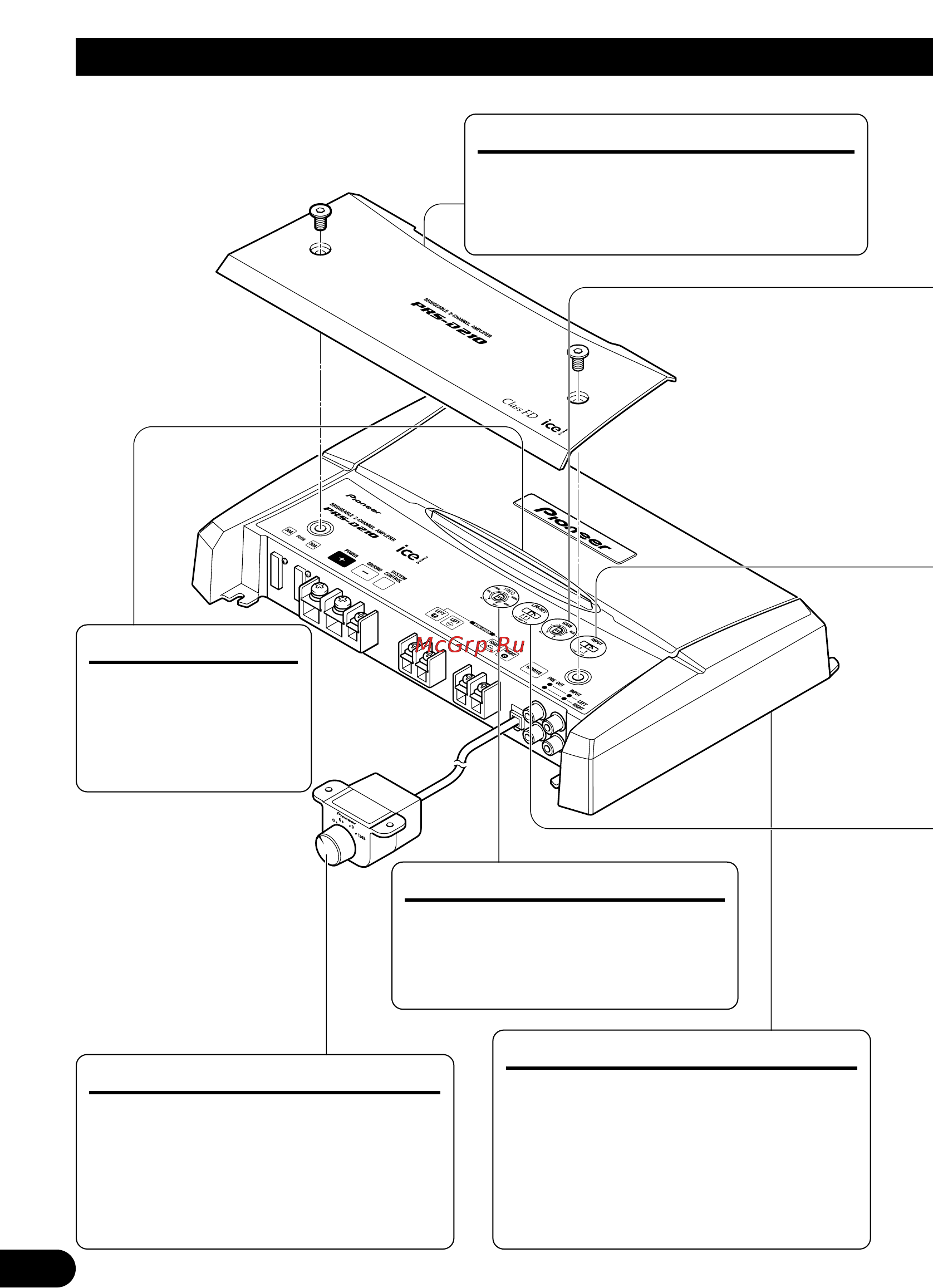

Einstellen dieses Geräts
Stromanzeige
Die Stromanzeige
leuchtet auf, wenn die
Stromversorgung
eingeschaltet wird.
Ausschaltfrequenz-Regelung
Wenn der LPF/HPF-Wahlschalter
auf LPF oder HPF gestellt ist, kann
eine Ausschaltfrequenz zwischen
40 Hz und 500 Hz gewählt werden.
Interferenzschutzschalter (BFC)
Der BFC-Schalter befindet sich an der
Unterseite des Geräts. Falls Sie bei
MW/LW-Empfang mit Ihrer Auto-
Stereoanlage Hintergrundgeräusche
vernehmen, stellen Sie den BFC-
Schalter mithilfe eines kleinen
Schraubendrehers ein.
Anschlussabdeckung
Vor der Installation lösen Sie die
Schrauben mit einem 4-mm-
Sechskantschlüssel und nehmen Sie die
Anschlussabdeckung ab.
Bassverstärkungsregler
Als Bassverstärkungspegel können Sie
entweder 0, 6, 9 oder 12 dB wählen.
Anweisungen zum Anschluss der
Bassverstärkungs-Fernbedienung an den
Verstärker finden Sie im Abschnitt
“Anschlussschema”.
• Um den Schalter einzustellen, verwenden Sie, falls erforderlich, einen Schraubendreher.
