Pioneer PRS-D210 [52/86] Regolazione di questa unità
![Pioneer PRS-D210 [52/86] Regolazione di questa unità](/views2/1001650/page52/bg34.png)
3

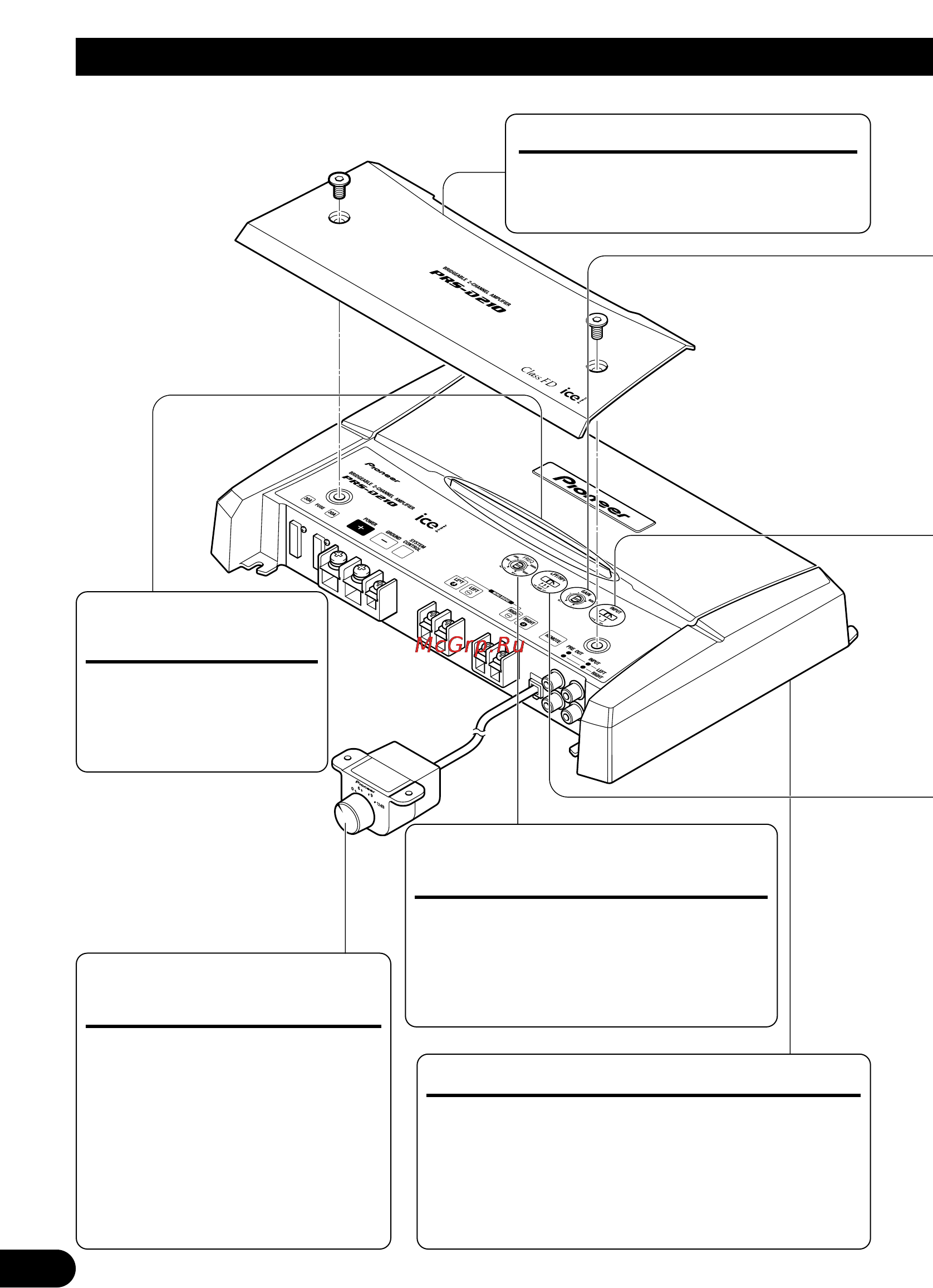

Regolazione di questa unità
Indicatore
dell’alimentazione
L’indicatore
dell’alimentazione viene
illuminato quando si
attiva l’alimentazione.
Comando della soglia della
frequenza di taglio
Portando il selettore LPF/HPF su una
delle due posizioni LPF o HPF, si può
selezionare la soglia della frequenza di
taglio ad un valore compreso fra 40 Hz
e 500 Hz.
Selettore BFC (Beat Frequency Control)
Il selettore BFC si trova sul fondo dell’unità.
Qualora durante l’ascolto di stazioni MW/LW
con l’apparecchio stereo dell’auto si avverta un
battimento, con un piccolo cacciavite appuntito si
suggerisce di cambiare la posizione del selettore
BFC.
Coperchio dei terminali
Prima d’installare l’unità, svitare le
viti con una chiave esagonale da 4 mm
e rimuovere il coperchio dei terminali.
Comando di selezione per
l’espansione dei bassi
Per mezzo di questo comando si
può selezionare tra 0, 6, 9 e 12
dB il livello di espansione dei
bassi.
Per istruzioni sul collegamento
del telecomando di espansione
dei bassi all’amplificatore si
prega di vedere la sezione
“Schema di collegamento”.
• In caso di necessità il selettore può essere regolato con un cacciavite a punta standard.
