Pioneer PRS-D210 [4/86] Setting the unit
![Pioneer PRS-D210 [4/86] Setting the unit](/views2/1001650/page4/bg4.png)
3

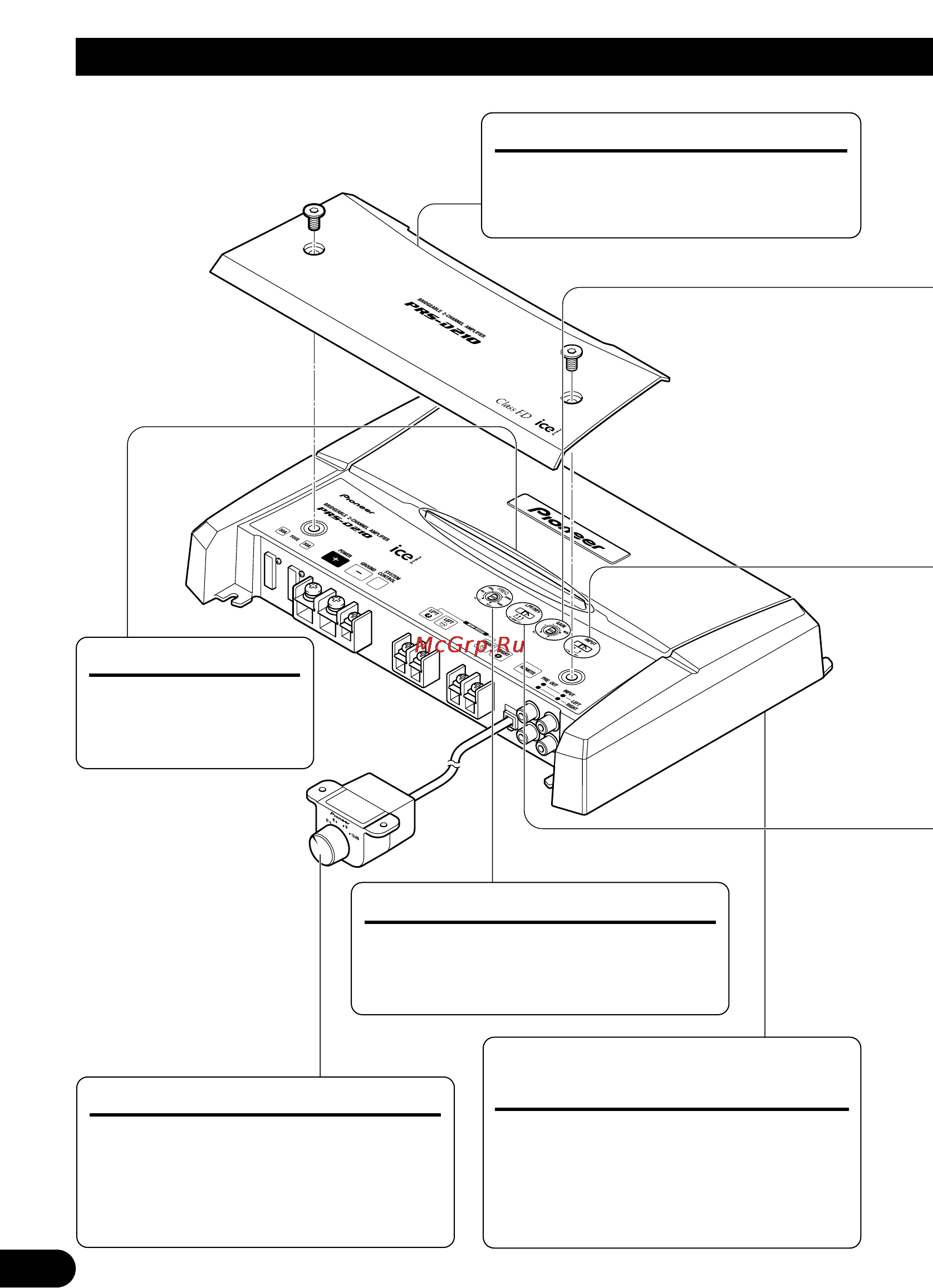

Setting the Unit
Power Indicator
The power indicator
lights when the power
is switched on.
Cut Off Frequency Control
If the LPF/HPF select switch is set to
LPF or HPF, you can select a cut off
frequency from 40 Hz to 500 Hz.
Terminal Cover
Before setting up the unit, unfasten the
screws with a 4 mm hexagonal wrench
and remove the terminal cover.
Bass Boost Control
You can select a bass boost level from
0, 6, 9 and 12 dB.
For instruction of connecting the bass
boost remote control to the amplifier,
see the “Connection Diagram” section.
BFC (Beat Frequency Control)
Switch
BFC switch is on the bottom of the unit.
If you hear a beat while listening to an
MW/LW broadcast with your car
stereo, change the BFC switch using a
small standard tip screwdriver.
• To adjust the switch, use standard tip screwdriver if needed.
