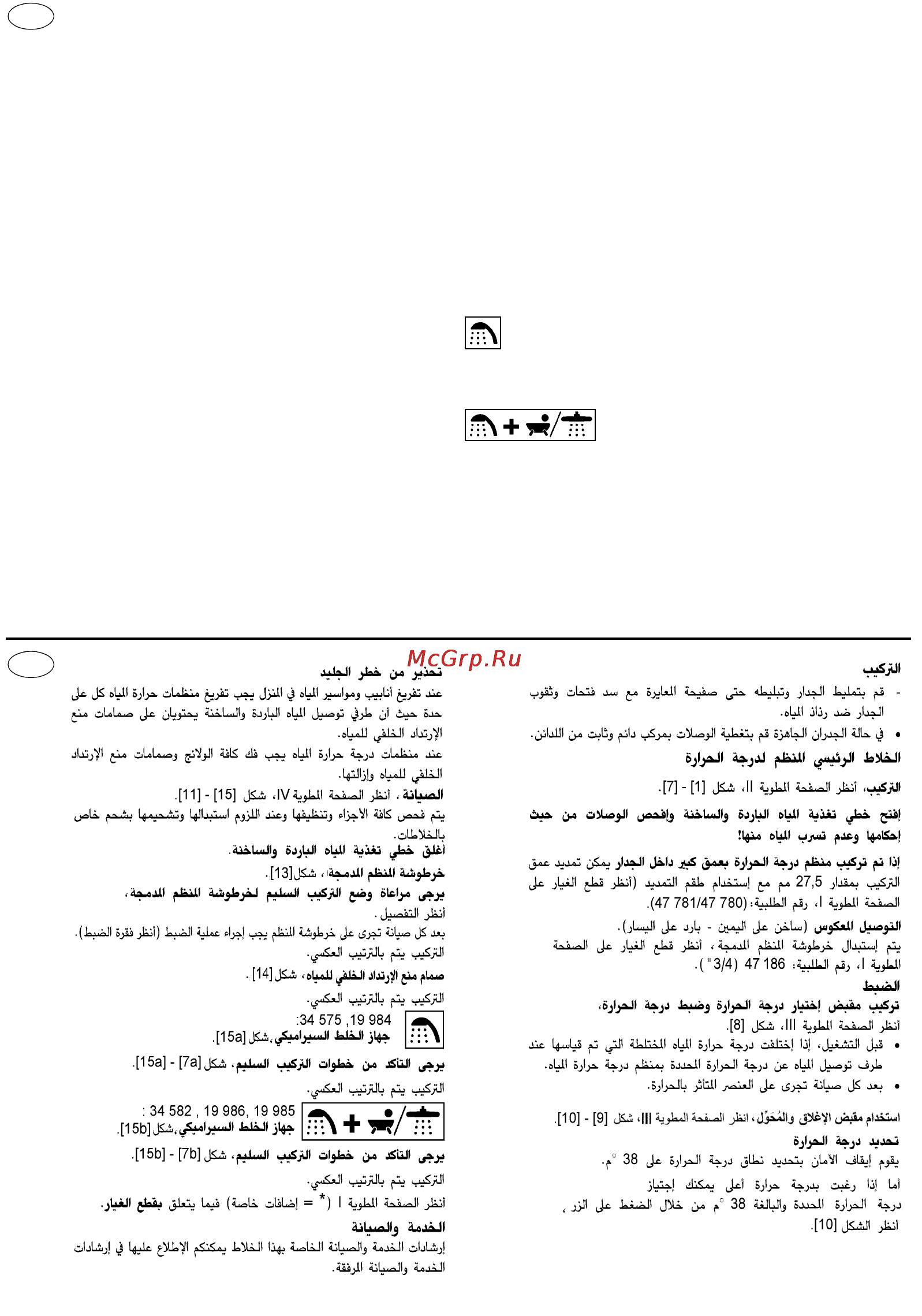

Instalacja
- Otynkować ścianę i wyłożyć płytkami do krawędzi szablonu
montażowego. W czasie tych czynności uszczelnić otwory w
ścianie przed bryzgami wody.
W przypadku ścian prefabrykowanych uszczelnić przy
pomocy masy uszczelniającej.
Monatż, zob. strona rozkładana II, rys. [1] do [7].
Odkręcić zawory doprowadzające wody zimnej i gorącej
oraz sprawdzić szczelność połączeń!
Jeżeli termostat jest zabudowany zbyt głęboko, to
głębokość montażu można zwiększyć o 27,5mm, przy pomocy
zestawu przedłużającego (zob. Części zamienne, strona
rozkładana I, nr kat.: 47 780/47 781).
Podłączenie odwrotne (gorąca – str. prawa, zimna – str. lewa).
Wymienić kompaktową głowicę termostatyczną, zob. części
zamienne, str. rozkładana I, nr kat.: 47 186 (3/4”).
Regulacja temperatury, zob. strona rozkładana III, rys. [8].
Przed uruchomieniem, jeżeli temperatura wody mieszanej
zmierzona w punkcie czerpalnym różni się od temperatury
wody nastawionej na termostacie.
•Po każdorazowej konserwacji termoelementu.
Obsługa, zob. strona rozkładana III, rys. [9] i [10].
Temperatura wody jest ograniczona przez blokadę
bezpieczeństwa do 38 °C. Naciśnięcie przycisku umożliwia
wyłączenie blokady ograniczającej temperaturę wody
do 38 °C, zob. rys. [10].
W przypadku niebezpieczeństwa wystąpienia mrozu
Podczas opróżniania domowej instalacji wody, termostaty
należy opróżniać oddzielnie, bowiem na doprowadzeniach
wody gorącej i zimnej osadzone są zawory zwrotne.
W przypadku termostatów należy wykręcić kompletne wkładki
termostatowe i zawory zwrotne wody.
Konserwacja, zob. strona rozkładana IV, rys. [11] - [15].
Skontrolować wszystkie części, oczyścić, ewent. wymienić,
przesmarować specjalnym smarem do armatur.
Zamknąć doprowadzenie wody zimnej i gorącej.
Kompaktowa głowica termostatyczna, zob. rys. [13].
Zwrócić uwagę na położenie montażowe, zob. szczegół.
Po każdej konserwacji kompaktowej głowicy termostatycznej
należy przeprowadzić kalibrację, zob. rys. [8].
Montaż odbywa się w odwrotnej kolejności.
Zawór zwrotny, zob. rys. [14].
Montaż odbywa się w odwrotnej kolejności.
19 984, 34 575:
Głowica ceramiczna, zob. rys. [15a].
Zwrócić uwagę na położenie montażowe, rys. [7a] i [15a].
Montaż odbywa się w odwrotnej kolejnoś
ci.
19 985, 19 986, 34 582:
Regulator przepływu, zob. rys. [15b].
Zwrócić uwagę na położenie montażowe, rys. [7b] i [15b].
Montaż odbywa się w odwrotnej kolejności.
Części zamienne, zob. strona rozkładana I (* = wyposażenie
dodatkowe).
Pielęgnacja
Wskazówki dotyczące pielęgnacji armatury zamieszczono w
załączonej instrukcji pielęgnacji.
