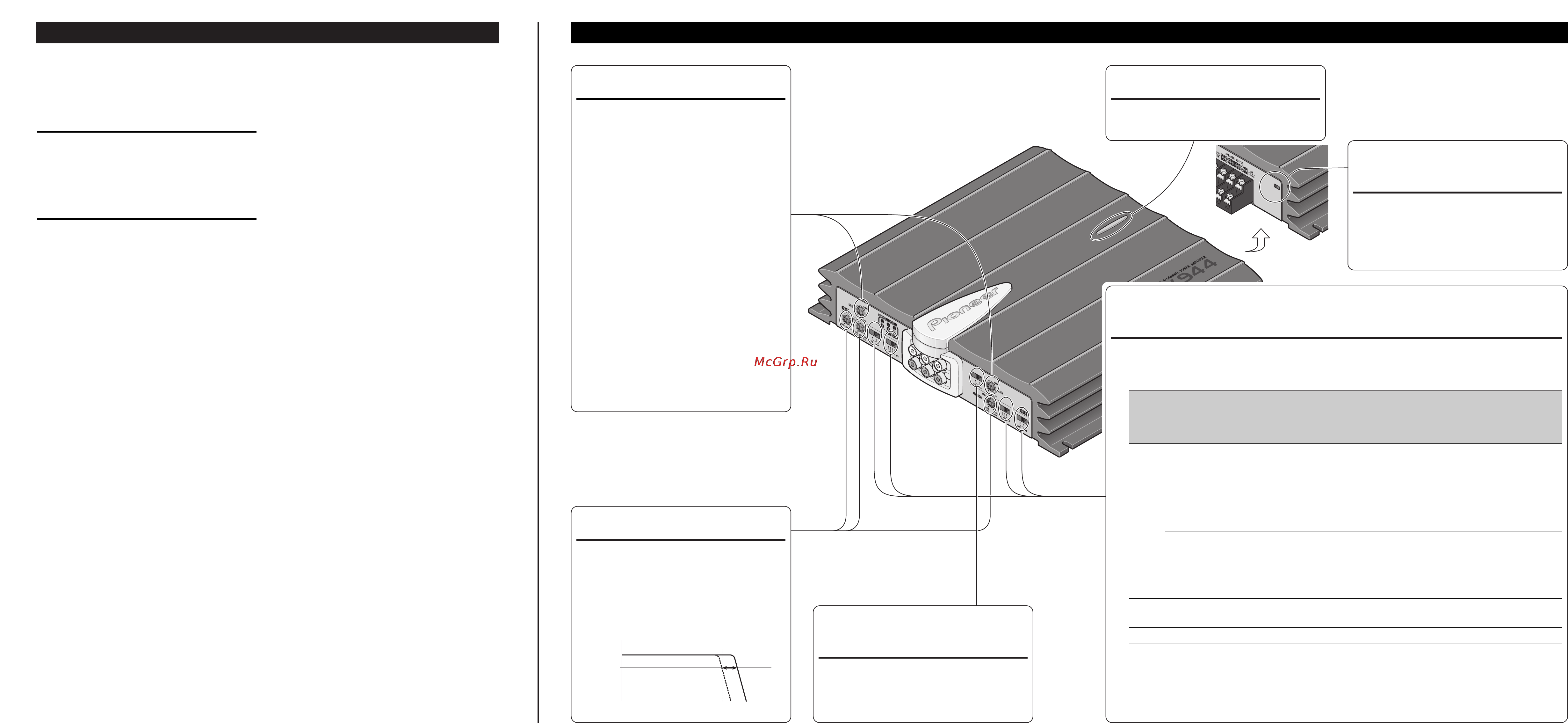

Ajuste de esta unidad
Control de ganancia
El ajuste de los controles de ganancia A
y B le ayuda a igualar la salida del
equipo estéreo para automóvil al amplifi-
cador Pioneer. Normalmente, ajuste los
controles de ganancia a la posición
“NORMAL”. Si la potencia de salida
está baja aún cuando se aumenta el volu-
men del equipo estéreo del automóvil,
gire esos controles a la derecha. Si se
produce distorsión cuando se aumenta el
volumen del equipo estéreo de
automóvil, gire los controles a la
izquierda.
• Si se usa solamente un enchufe de entrada,
ajuste los controles de ganancia para las
salidas de altavoz A y B a la misma posi-
ción.
• Cuando se usa un estéreo de automóvil
equipado con RCA (salida estándar de
500 mV), ajuste a la posición NORMAL.
Cuando use con un estéreo de automóvil
Pioneer equipado con RCA con una salida
máxima de 4 V o más, ajuste el nivel para
adecuarse al nivel de salida del estéreo del
automóvil.
Control de frecuencia de corte
La combinación de los ajustes de los
interruptores de selección LPF/HPF/BPF
y LOW/HIGH le permite seleccionar
entre las frecuencias de corte de 40 a
120 Hz y de 3k a 9k Hz.
(Ejemplo: LPF y HIGH)
Indicador de alimentación
El indicador de alimentación se ilumina
cuando la unidad se encuentra activada.
Interruptor BFC (Control de la
frecuencia de batido)
Si escucha sonidos de batido mientras
está recibiendo una emisora de AM con
su estéreo de automóvil, cambie el
interruptor BFC usando un
destornillador pequeño.
Antes de usar este producto
Muchas gracias por la adquisición de este
producto PIONEER. Antes de tratar de
operarlo, lea atentamente este manual.
En caso de desperfectos
Si esta unidad no funciona correctamente,
póngase en contacto con su distribuidor o
con el Centro de Servicio PIONEER
autorizado más cercano.
ADVERTENCIA
• Siempre utilice los cables rojos especiales de
batería y de tierra ([RD-223] × 2), vendidos sepa-
radamente. Conecte el cable de batería directa-
mente al terminal positivo de la batería del
vehículo (+) y el cable de tierra a la carrocería del
vehículo.
• No toque en el amplificador con las manos
mojadas. Caso contrario, usted puede llevar un
choque eléctrico. Igualmente, no toque en el
amplificador cuando esté mojado.
• Para seguridad del tráfico y para mantener condi-
ciones de conducción seguras, mantenga el volu-
men suficientemente bajo de manera que aun se
pueda escuchar el sonido del tráfico normal.
• Verifique las conexiones del suministro de energía
y altavoces para ver si el fusible del cable de
batería vendido separadamente o el fusible del
amplificador se queman. Detecte la causa y solu-
cione el problema, y reemplace el fusible con un
otro del mismo tamaño y régimen.
• Para evitar mal funcionamiento del amplificador y
altavoces, el circuito de protección cortará la ali-
mentación al amplificador (el sonido se detendrá)
cuando se produzca una situación anormal. En tal
caso, apague el sistema y verifique la conexión de
la alimentación y altavoces. Detecte la causa y
resuelva el problema.
• Contacte a su distribuidor si no puede detectar la
causa.
• Para evitar choques eléctricos o cortocircuitors
durante la conexión e instalación, asegúrese de
desconectar el terminal negativo (–) de la batería
antes de proceder.
• Confirme que ninguna parte quede detrás del
panel, cuando perfore un orificio para la insta-
lación del amplificador. Asegúrese de proteger
todos los cables y equipos importantes, tales como
líneas de combustibles, líneas de frenos y el
cableado eléctrico.
Interruptor de selección de
entrada RCA
Para la entrada de dos canales, deslice
este interruptor hacia la izquierda. Para
la entrada de cuatro canales, deslice este
interruptor hacia la derecha.
Interruptor de selección LPF (Filtro de paso bajo)/HPF (Filtro de paso
alto)/BPF (Filtro de paso banda) y LOW (Bajo)/HIGH (Alto)
Ajuste el interruptor de selección LPF/HPF/BPF y LOW/HIGH de la manera siguiente,
de acuerdo al tipo de altavoz que se encuentra conectado al conector de salida de altavoz
y al sistema estéreo de automóvil:
Interruptor de Gama de frecuencia de Tipo de Observaciones
selección LPF/HPF audio a ser generada altavoz
/BPF y LOW/HIGH
LPF HIGH (Alto) *
1
— 3k a 9k Hz Medio Conecte un altavoz de
gama media.
LOW (Bajo) *
1
— 40 a 120 Hz Altavoz de graves Conecte a un altavoz
secundario de graves secundario.
HPF HIGH (Alto) *
1
*
2
3k a 9k Hz — Altavoz de agudos*
3
Conecte un altavoz de
agudos.
LOW (Bajo) *
1
40 a 120 Hz — Gama completa Utilice si desea cortar
la gama de frecuencia*
1
muy baja debido a que
no es necesaria para el
altavoz que está usando.
BPF (para CH A)*
4
*
1
40 a 120 Hz — Medio Conecte un altavoz de
— 3k a 9k Hz gama media.
OFF Gama completa Gama completa
*
1
Consulte a “Control de frecuencia de corte”.
*
2
Con CH A, aunque el ajuste sea HPF-HIGH, sólo puede seleccionar la misma frecuencia de corte
como con HPF-LOW (40 a 120 Hz).
*
3
Si conecta el altavoz de agudos directamente, debe ajustar CH B a HPF-HIGH.
*
4
Asegúrese de ajustar el interruptor de selección LOW/HIGH a HIGH.
0
–3
(dB)
(Hz)
(3 kHz) (9 kHz)
Frecuencia
Nivel
