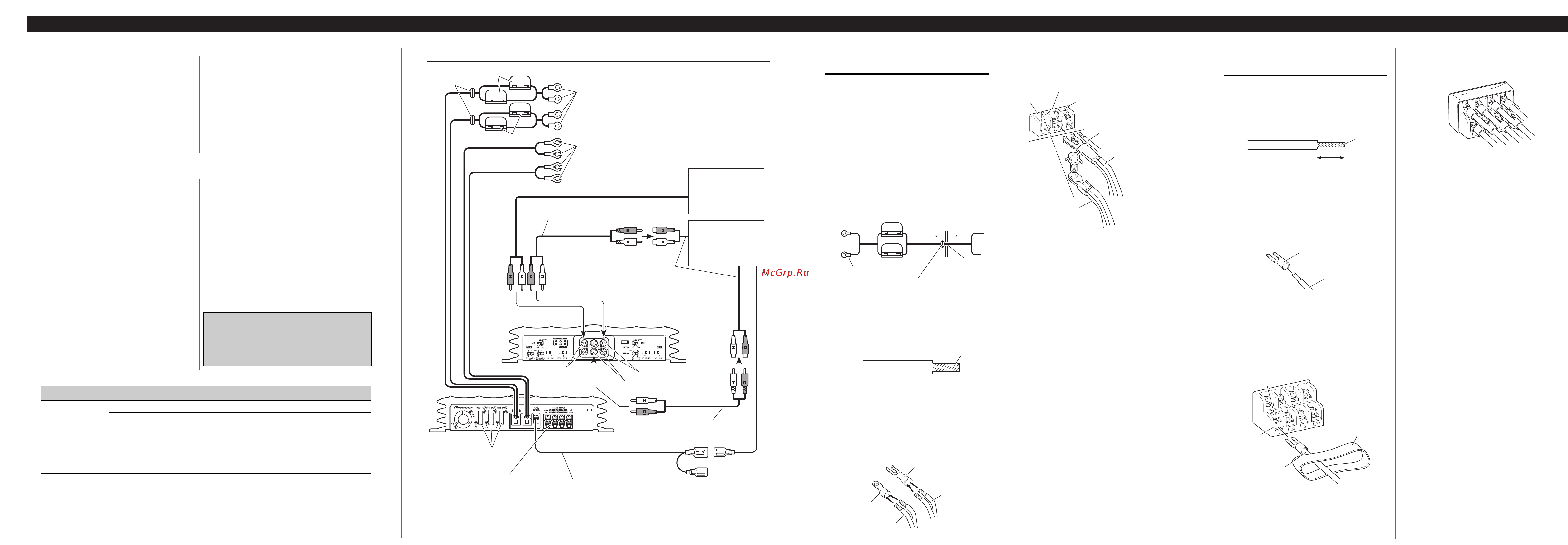

Pioneer GM-X944 [5/6] Conexión de la unidad
![Pioneer GM-X944 [5/6] Conexión de la unidad](/views2/1001742/page5/bg5.png)
Conexión del terminal de
alimentación
• Siempre utilice los cables rojos especiales de
batería y de tierra ([RD-223] × 2), vendidos sepa-
radamente. Conecte el cable de batería directa-
mente al terminal positivo de la batería del
vehículo (+) y el cable de tierra a la carrocería del
vehículo.
1. Pase el cable de batería desde el
compartimiento del motor al interi-
or del vehículo.
• Luego de hacer todas las otras conexiones al
amplificador, conecte el terminal del conduc-
tor de batería del amplificador al terminal
positivo (+) de la bateria.
2. Tuerza el cable de batería, cable de
puesta a tierra y cable de control
remoto del sistema.
3. Fije las orejetas a los extremos de
los cables. Orejetas no suministra-
dos.
• Utilice alicates, etc. para plegar las orejetas a
los cables.
4. Conecte los cables al terminal.
• Fijar los cables firmemente utilizando los
tornillos para terminales.
Fusible (30 A)
Comparti-
miento del
motor
Interior del
vehículo
Perfore un orifi-
cio de 14 mm en
la carrocería del
vehículo.
Inserte el ojal de caucho
de la junta tórica en la
corrocería del vehículo.
Terminal positivo
Fusible (30 A)
Terminal GND
Terminal
POWER
Cable de batería
Terminal de control
remoto del sistema
Cable del control
remoto del sistema
Cable de puesta
a tierra
Cable de batería
Cable de
puesta a tierra
Tuérzala
Orejeta
Orejeta
Conexión del terminal de salida de
altavoz
1. Desnude la extremidad de los cables
de altavoces por aproximadamente
10 mm y tuérzala utilizando alicates
o una tajadera.
2. Fije las orejetas a los extremos de
los cables de altavoz. Orejetas no
suministrados.
• Utilice alicates, etc. para plegar las orejetas a
los cables.
3. Conecte los cables de altavoz al ter-
minal de salida de altavoz.
• Conecte los hilos de altavoz, pasándolos a
través de la cubierta de los terminales.
• Fije los cables firmemente utilizando los
tornillos para terminales.
4. Empuje la cubierta de los
terminales.
10 mm
Terminal de
salida
de altavoz
Cubierta de
los terminales
Cable de
altavoz
Torrillo de terminal
Tuérzala
Cable de altavoz
Orejeta
Diagrama de conexión
Conexión de la unidad
Ojal
Entrada RCA
Cable de batería rojo especial [RD-223]
(en venta por separado).
Después de realizar todas las conexiones al amplificador,
conecte el terminal del conductor de batería del amplifi-
cador al terminal positivo (+) de la batería.
Cable de puesta a tierra (negro) [RD-223]
(en venta por separado).
Conecte a una carrocería metálica o chasis.
Amplificador con
tomas con conector
de entrada RCA
Fusible (30 A) × 3
Estéreo de automóvil
con tomas con
conector de salida
RCA
Conexión de cables con los enchufes de
conector RCA (en venta por separado).
Tomas de conector de entrada RCA A
Tomas de conector de
entrada RCA B
Tomas de conector
de salida RCA
Cable del control remoto del sistema (en venta por separado)
Conecte el terminal macho de este hilo al terminal de control remoto
de sistema del equipo estéreo para automóvil (SYSTEM REMOTE
CONTROL). El terminal hembra puede ser conectado al terminal de
control del relé de antena. Si el estéreo de automóvil no tiene un
terminal de control remoto del sistema, conecte el terminal macho al
terminal de alimentación a través del interruptor de encendido.
Fusible (30 A) × 2
Fusible (30 A) × 2
Lado trasero
Lado delantero
PRECAUCIÓN
• Quite el terminal negativo (–) de la batería para
evitar riesgo de cortocircuitos y daño a la unidad.
• Asegure el alambrado con abrazaderas de cable o
cinta adhesiva. Para proteger el alambrado,
envuelva cinta adhesiva alrededor de ellos en
donde contacta con partes metálicas.
• No tienda cables por donde puedan calentarse, por
ejemplo donde el calentador sople sobre ellos. Si
la aislación se calienta, podría resultar dañada,
resultando en cortocircuito a través de la carro-
cería del vehículo.
• Asegúrese que los alambres no interfieran con
partes móviles del vehículo como la palanca de
cambios, el freno de mano o el mecanismo de
deslizamiento de los asientos.
• No corte ningún cable. De otra manera, el circuito
de protección podría no funcionar cuando debiera.
• Nunca alimente otro equipo cortando la aislación
del cable de alimentación y conectándolo al cable.
La capacidad de corriente del cable será excedida,
causando sobrecalentamiento.
Canal de altavoces
Tipo de altavoz Alimentación
Cuatro canales
Altavoz de graves secundario Entrada nominal: 95 W mín.
Diferente a un altavoz de graves secundario Entrada máxima: 150 W mín.
Dos canales
Altavoz de graves secundario Entrada nominal: 300 W mín.
Diferente a un altavoz de graves secundario Entrada máxima: 500 W mín.
Salida de altavoz A Altavoz de graves secundario Entrada nominal: 95 W mín.
de tres canales Diferente a un altavoz de graves secundario Entrada máxima: 150 W mín.
Salida de altavoz B Altavoz de graves secundario Entrada nominal: 330 W mín.
de tres canales Diferente a un altavoz de graves secundario Entrada máxima: 500 W mín.
Salida externa
Para los detalles en cómo conectar a
las tomas de entrada RCA A y B, vea
la sección “Conexión de los altavoces
y cables de entrada”.
Terminal de salida de altavoz
Vea la sección “Conexión de
los altavoces y cables de entra-
da” para las instrucciones de
conexión del altavoz.
Conexión de cables con los enchufes de
conector RCA (en venta por separado).
Para prevenir de daños
• No conecte a tierra (masa) el cable del altavoz
directamente ni conecte un cable negativo (–) a
varios altavoces.
• Esta unidad es para vehículos con una batería de
12 voltios y terminal negativo a tierra. Antes de
instalar en un vehículo de recreación, camión u
ómnibus, verifique el voltaje de la batería.
• Si el sistema estereofónico del coche está funcio-
nando por un largo período de tiempo mientras el
motor permanece inactivo o en marcha al ralentí,
la batería puede agotarse. Apague el estéreo de
automóvil cuando el motor se encuentre funcio-
nando en marcha al ralenté o permanece in activo.
• Si el cable del control remoto del sistema del
amplificador se conecta al terminal de ali-
mentación a través del interruptor de encendido
(12 V de CC), el amplificador estará siempre acti-
vado cuando el encendido está activado, sin con-
siderar de si el estéreo de automóvil se encuentra
activado o desactivado. Debido a esto, la batería
puede agotarse si deja el motor funcionando en
marcha al ralentí o permanece inactivo.
• Los altavoces a ser conectados al amplificador
deben estar conforme con las normas listadas
debajo. Si no cumplen con las normas, pueden
combustionar, emitir humos o dañarse. El impe-
dimiento altavoz debe estar de 1 a 8 ohms, pero
en caso de que dos canales y otros puentes
contecten, el impedimiento de altavoz debe estar
de 2 a 8 ohms.
• Instale y coloque el cable de batería vendido sepa-
radamente lo más alejado posible de los cables de
los altavoces. Instale y coloque el cable de batería
y cable de tierra vendidos separadamente, los
cables de los altavoces, y el amplificador lo más
alejados posible de la antena, cable de antena y
sintonizador.
• Los cables para esta unidad y aquéllas para las
unidades pueden ser de colores diferentes aun si
tienen la misma función. Cuando se conecta esta
unidad a otra, refiérase a los manuales de insta-
lación de ambas unidades y conecte los cables
que tienen la misma función.
