Русский
4

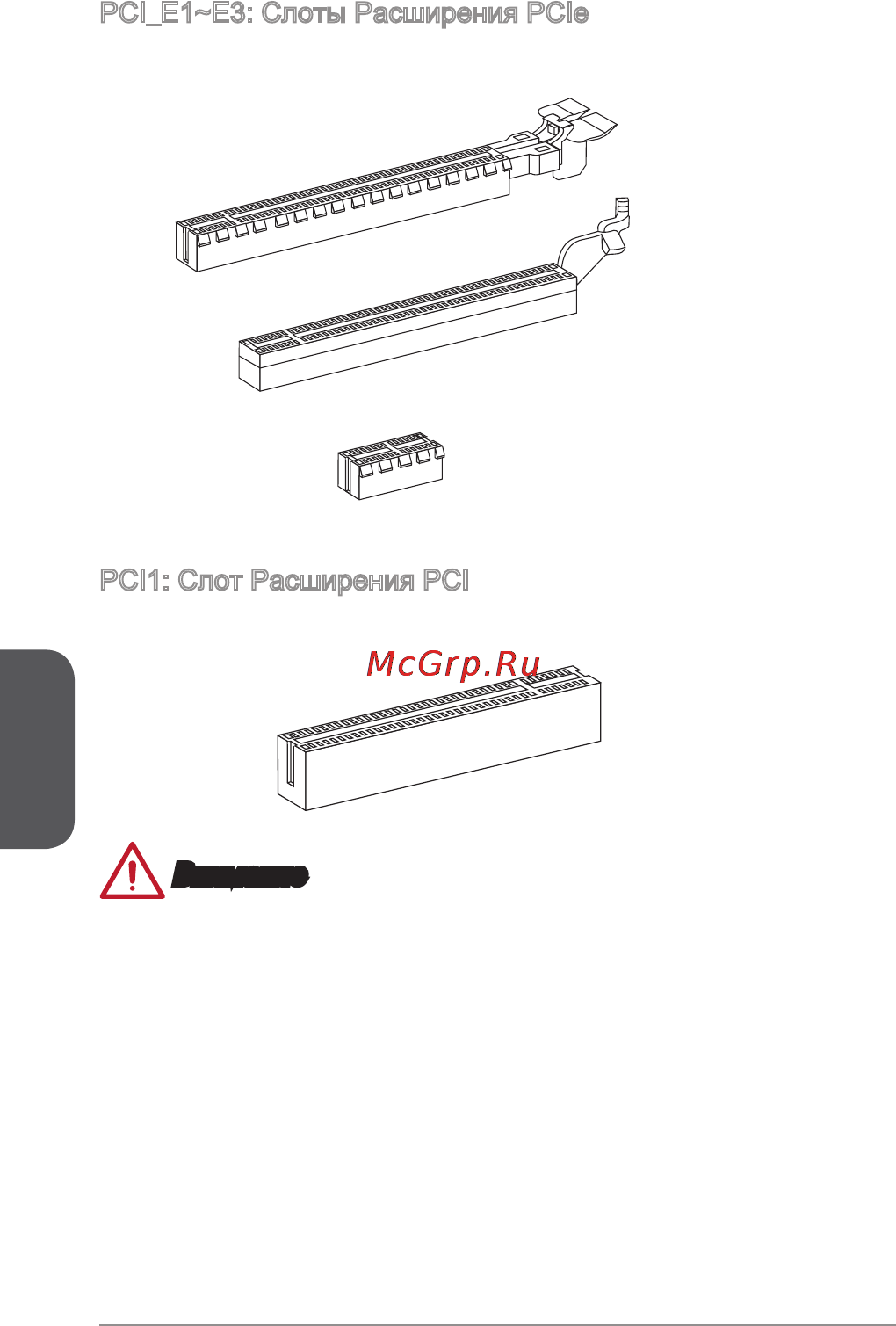

PCI_E~E3: Слоты Расширения PCIe
Слот PCIe поддерживает платы расширения с интерфейсом PCIe.
PCIe x слот
PCIe 3.0 x6 слот
PCIe 2.0 x6 слот
PCI: Слот Расширения PCI
Слот PCI поддерживает платы расширения с интерфейсом PCI.
PCI слот
Внимание
Перед установкой или извлечением плат расширения убедитесь, что шнур
питания отключен от электрической сети. Прочтите документацию на карту
расширения и выполните необходимые дополнительные аппаратные или
программные изменения для данной карты.
