English
5

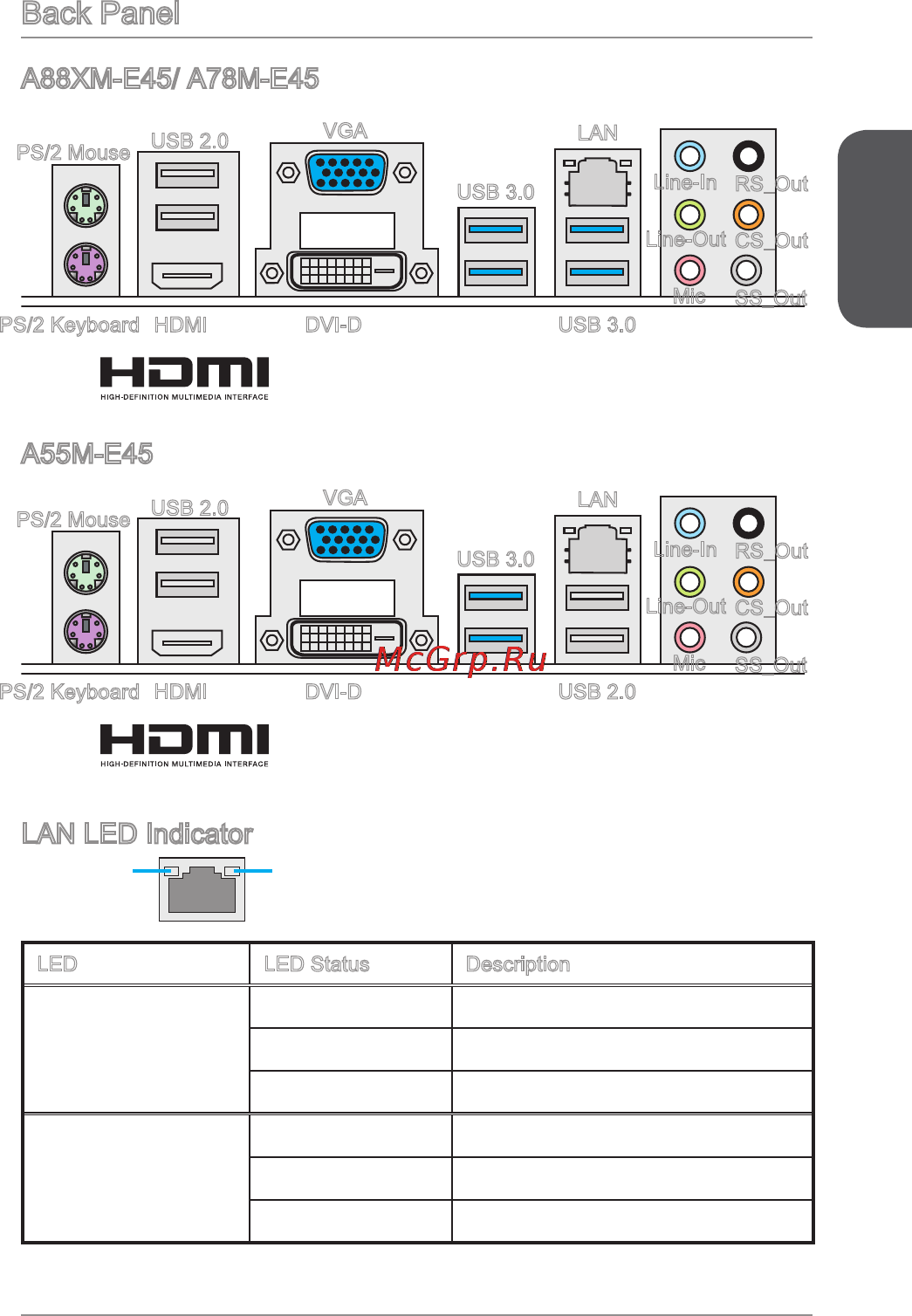

Back Panel
LAN LED Indicator
LINK/ACT
LED
SPEED
LED
LED LED Status Description
Link/ Activity LED
O No link
Yellow Linked
Blinking Data activity
Speed LED
O 0 Mbps connection
Green 00 Mbps connection
Orange Gbps connection
AXM-E45/ A7M-E45
A55M-E45
PS/2 Mouse
PS/2 Keyboard
USB 3.0
USB 2.0
VGA
LAN
Line-In
DVI-DHDMI
®
Line-Out
Mic
USB 3.0
RS_Out
CS_Out
SS_Out
PS/2 Mouse
PS/2 Keyboard
USB 3.0
USB 2.0
VGA
LAN
Line-In
DVI-DHDMI
®
Line-Out
Mic
USB 2.0
RS_Out
CS_Out
SS_Out
