简体中文
3

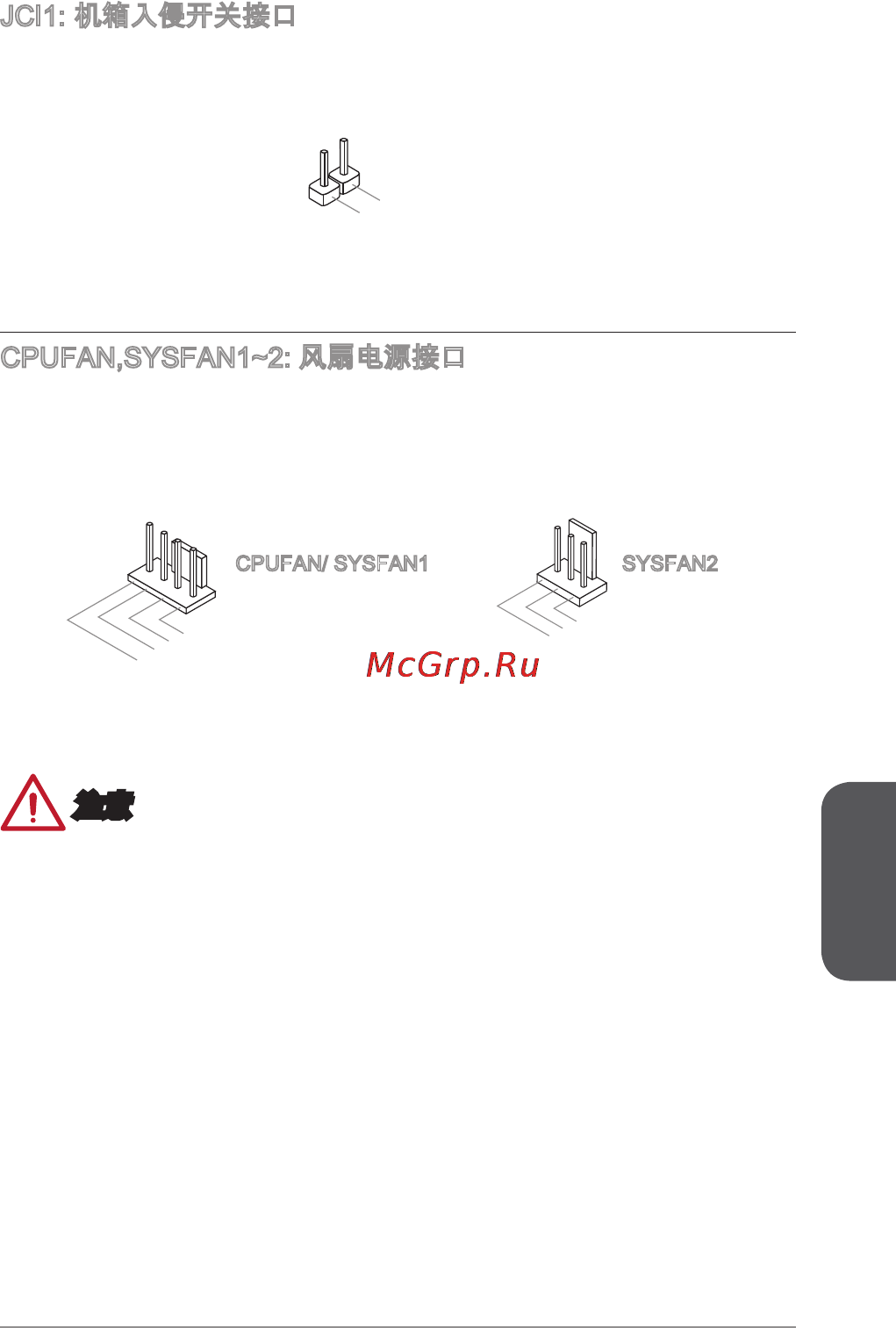

JCI: 机箱入侵开关接口
此接口与机箱入侵开关线缆相连。如果机箱被打开，机箱入侵机制被激活。系统会记
录此状态，并在屏幕上显示警告信息。要消除这一警告信息，您必须进入BIOS设定工
具清除此记录。
2
.GN
D
1.CHASSI
S
CPUFAN,SYSFAN~2: 风扇电源接口
风扇电源接口支持+2V的系统散热风扇。如果您的主机板有集成系统硬件监控芯片，
您必须使用一个特别设计支持风扇速度侦测的风扇方可使用CPU风扇控制功能。请记
住连接所有的系统风扇，一些系统风扇可能无法连接到主板上，您可以直接连接到电
源上。系统风扇可以插入到任何可用的系统风扇接口上。
1
.Ground
2.+12V
3.Sens
e
4.Speed
C
ontro
l
1
.Gro und
2.+1 2V
3.No
Us
e
CPUFAN/ SYSFAN SYSFAN2
注意
请访问处理器官方网站以参见推荐的 CPU 风扇或咨询商家合适的 CPU 散热风扇。
此接口以线性模式支持智能风扇控制，您可以安装 Command Center 工具以根据
CPU和系统的温度自动控制风扇的速度。
如果主板上没有足够的端口连接所有系统风扇，适配器可以通过一个转接头直接连
接一个风扇电源线。
启动之前，确保没有任何电线击中风扇叶片的可能。
•
•
•
•
