Deutsch

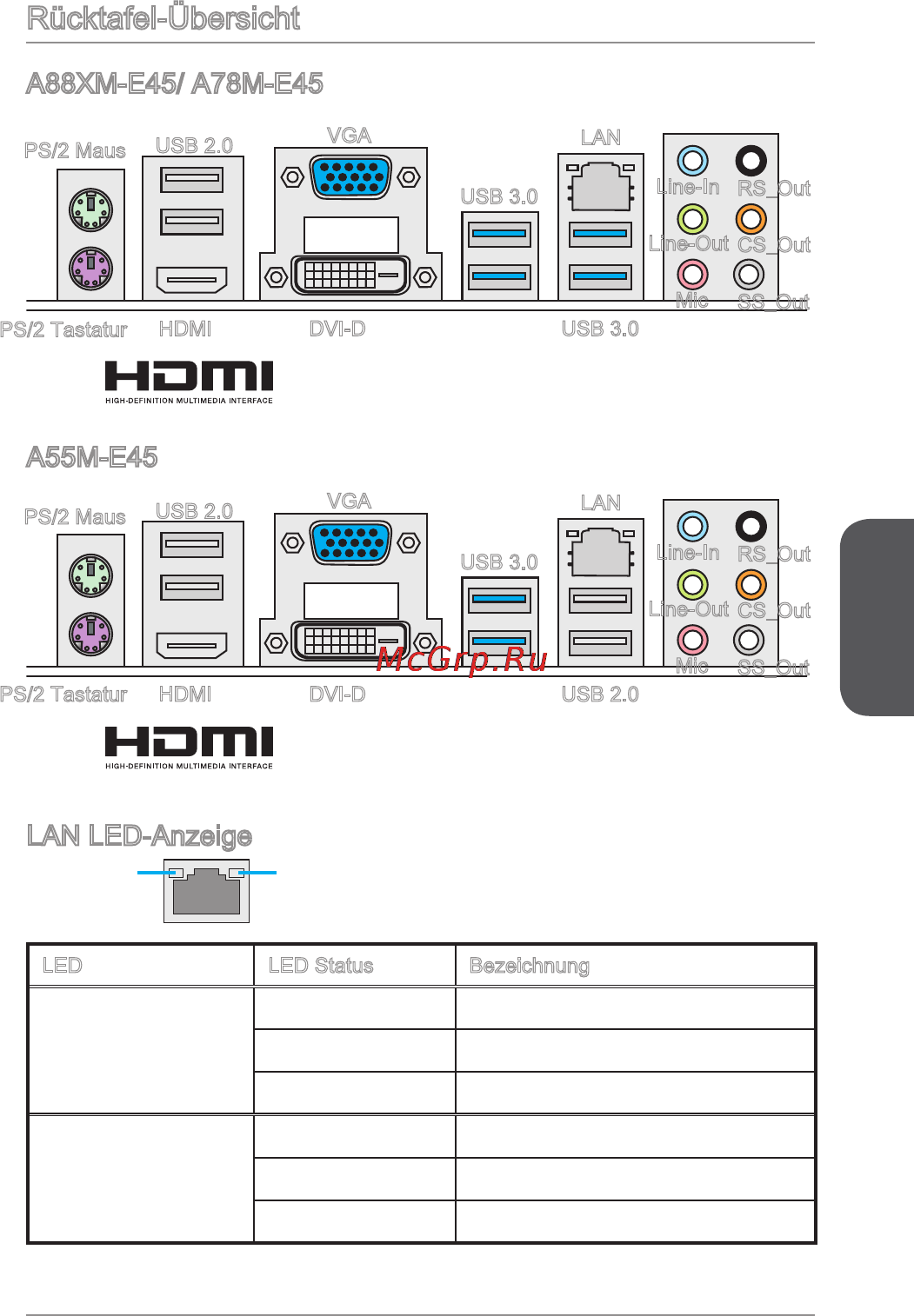

Rücktafel-Übersicht
LAN LED-Anzeige
LINK/ACT
LED
SPEED
LED
LED LED Status Bezeichnung
Link/ Activity LED
(Verbindung/ Aktivität
LED)
Aus Keine Verbindung
Gelb Verbindung
Blinkt Datenaktivität
Speed LED
(Geschwindigkeit
LED)
Aus 0 Mbps-Verbindung
Grün 00 Mbps-Verbindung
Orange Gbps-Verbindung
AXM-E45/ A7M-E45
A55M-E45
USB 3.0
USB 2.0
VGA
LAN
Line-In
DVI-DHDMI
®
Line-Out
Mic
USB 3.0
RS_Out
CS_Out
SS_Out
USB 3.0
USB 2.0
VGA
LAN
Line-In
DVI-DHDMI
®
Line-Out
Mic
USB 2.0
RS_Out
CS_Out
SS_Out
PS/2 Maus
PS/2 Maus
PS/2 Tastatur
PS/2 Tastatur
