简体中文
25

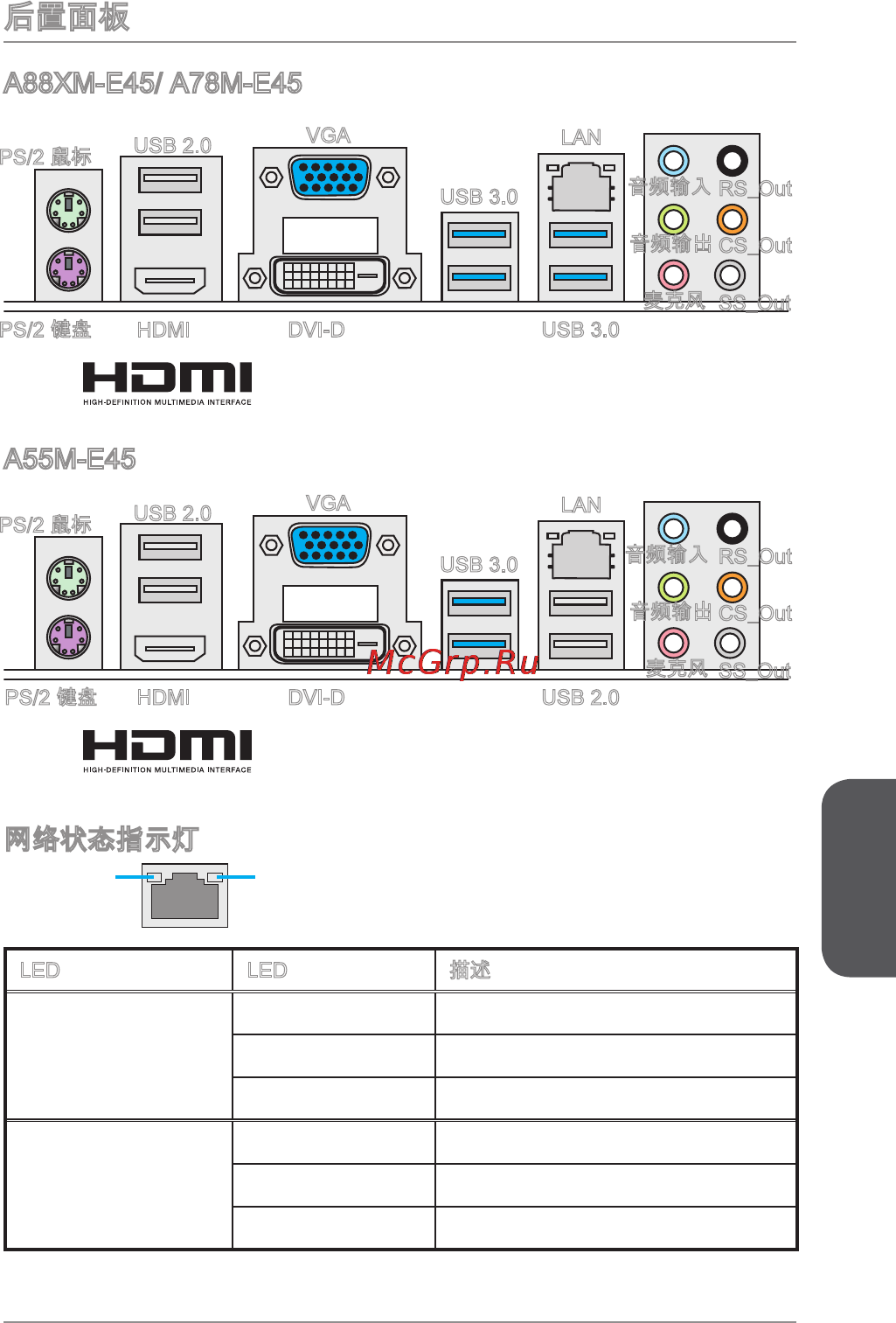

后置面板
网络状态指示灯
LINK/ACT
LED
SPEED
LED
LED LED 状态 描述
Link/ Activity LED
（连线/工作灯号）
关 网络未连接
黄色 网路已连接
闪烁 网络数据在使用中
Speed LED
（速度灯号）
关 传输速率 0 Mbps
绿色 传输速率 00 Mbps
橙色 传输速率 Gbps
AXM-E45/ A7M-E45
A55M-E45
PS/2 鼠标
PS/2 键盘
USB 3.0
USB 2.0
VGA
LAN
音频输入
DVI-DHDMI
®
音频输出
麦克风
USB 3.0
RS_Out
CS_Out
SS_Out
PS/2 鼠标
PS/2 键盘
USB 3.0
USB 2.0
VGA
LAN
音频输入
DVI-DHDMI
®
音频输出
麦克风
USB 2.0
RS_Out
CS_Out
SS_Out
