MSI 760gma-p34 (fx) [116/172] 螺丝孔
![MSI 760gma-p34 (fx) [116/172] 螺丝孔](/views2/1174316/page116/bg74.png)
6

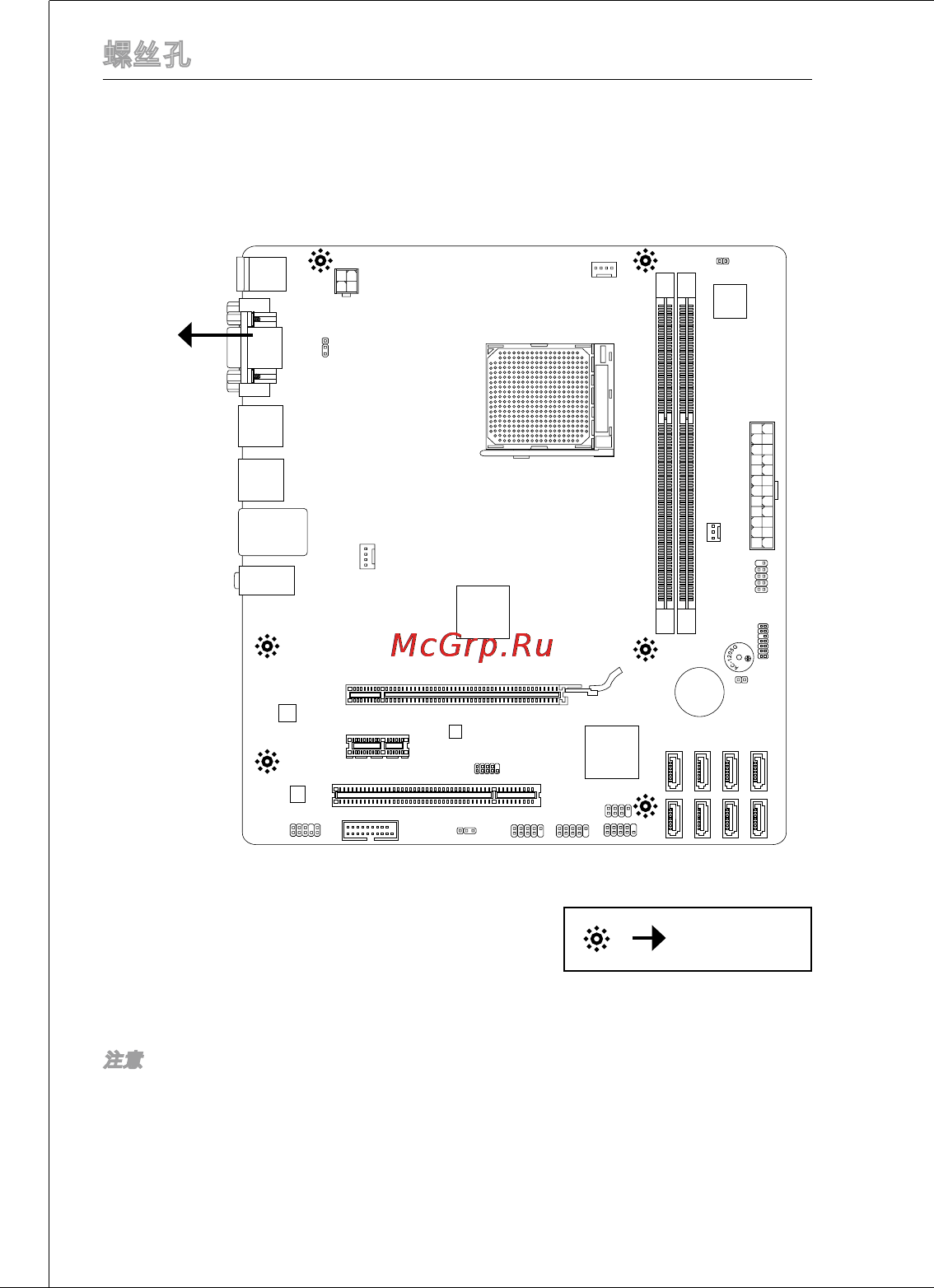

螺丝孔
当安装主板时，首先必须按正确的方向将主机板固定在机壳底座。主板上的螺丝
孔位置显示如下。
此i/o端口应该朝向机箱的背面。
螺孔
参照上图把底座固定螺丝安装到机箱里，然后将主板对准螺丝孔眼并固定。
注意
为了防止损坏主板，禁止任何的主板电线与机箱之间相连，禁止任何的主板电线
与多余的底座固定螺丝相连。
请确认，没有任何金属组件放入主板或机箱里面，否则放入的金属组件可能造成
主板短路。
*
*
BA
TT
+
