9
MS-7641
安装内存模组

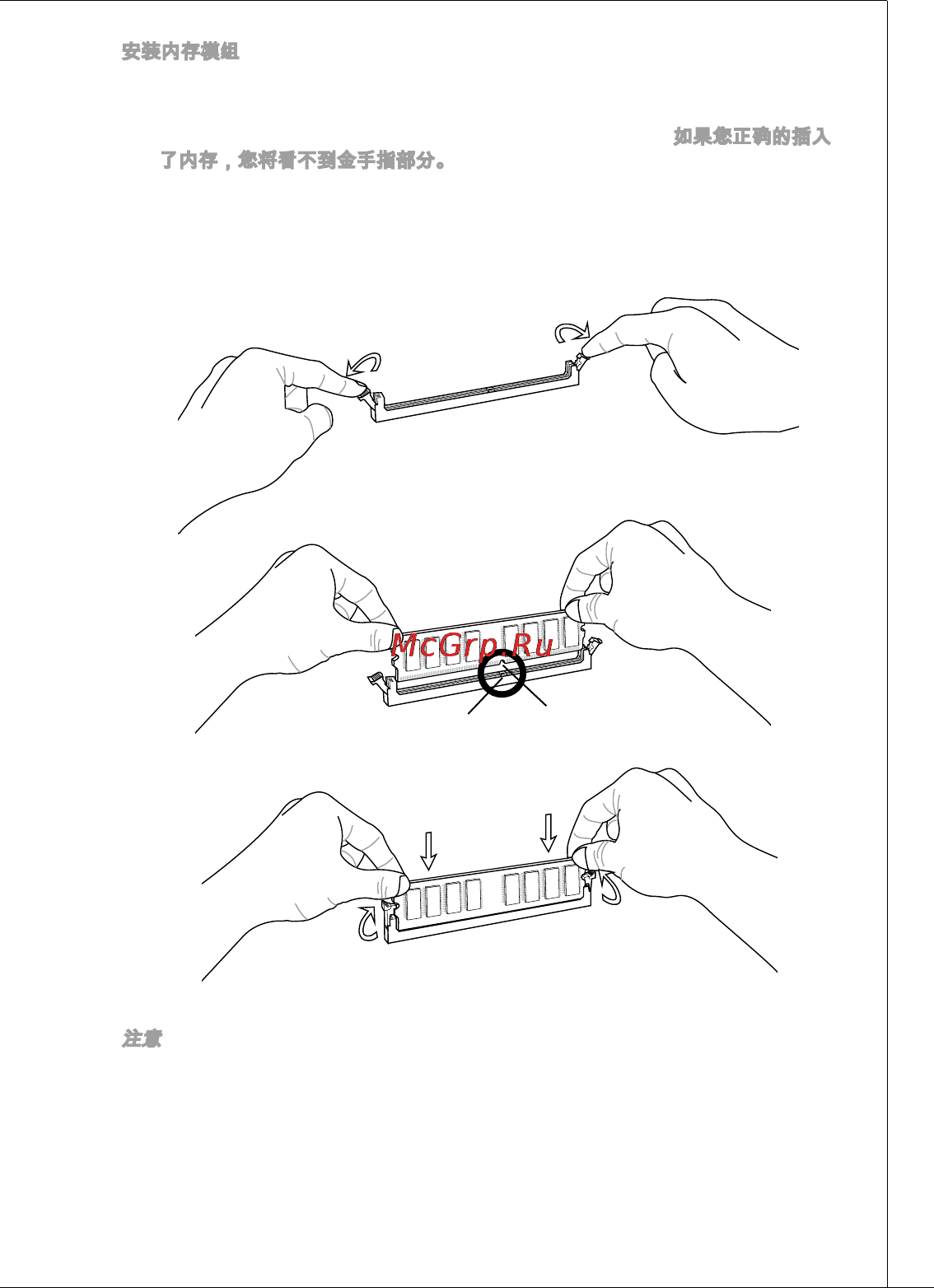

内存模组的中央仅有一个缺口，内存将被正确的安装到插槽中。
垂直插入内存模组到diMM插槽，然后将其推入，直到内存模块金手指部分完
全插入。当内存模组完全到位，二边塑料卡口将自动闭合。如果您正确的插入
了内存，您将看不到金手指部分。
手动检查内存模块是否由内存槽孔夹完全锁定。
.
2.
3.
触点
缺口
注意
在双通道模式下，一定要使用同类型同密度的内存模块，插入不同的内存插槽
中。
成功的启动系统，必须首先将内存模块插入diMM插槽中。
*
*
