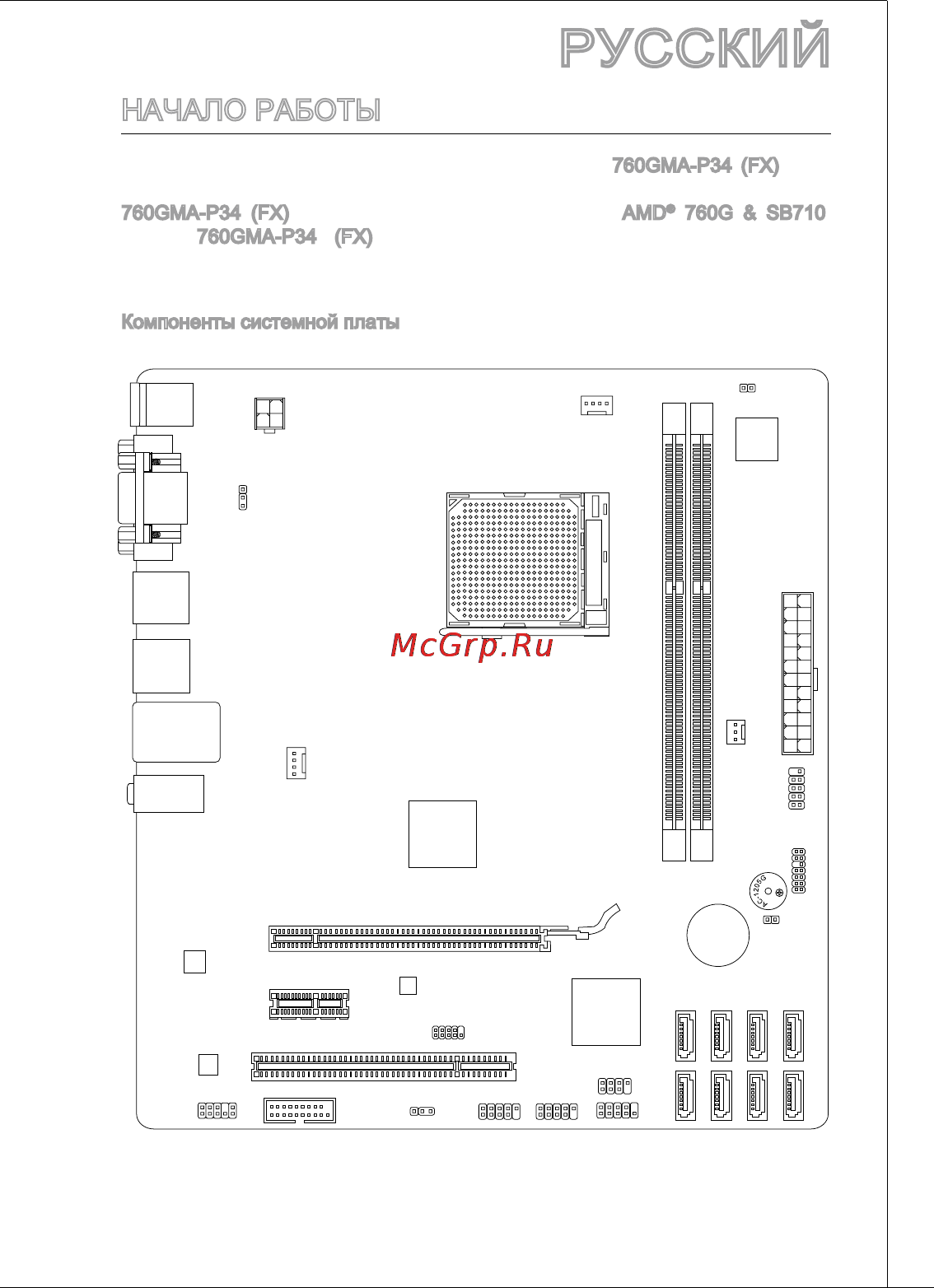

MSI 760gma-p34 (fx) [93/172] Начало работы
![MSI 760gma-p34 (fx) [93/172] Начало работы](/views2/1174316/page93/bg5d.png)
93
MS-7641
РУССКИЙ
НАЧАЛО РАБОТЫ
Благодарим вас за выбор системной платы серии 760GMA-P34 (FX) (MS-
764 v5.x) Micro-AtX. Для наиболее эффективной работы системы серия
760GMA-P34 (FX) изготовлена на основе чипсетов AMd
®
760G & SB70.
Серия 760GMA-P34 (FX) разработана для современного процессора
AMd
®
в конструктиве AM3+ и обеспечивает высокую производительность
настольных платформ.
Компоненты системной платы
BATT
+
JUSB2
JUSB1
JFP1
JFP2
PCI_E1
PCI_E2
PCI1
JPWR2
JUSB_PW 1
JUSB_PW2
SYSFAN1
CPUFAN
JCI1
JCOM1
JAUD1
JBAT1
SATA1
SATA3
SATA5
SATA7
SATA 2
SATA 4
SATA 6
SATA 8
JPWR1
DIMM1
DIMM2
BUZ1
Top: LAN Jack
Bottom: USB 2. 0 ports
Top: VGA Port
Bottom: DVI
USB3.0 po rt s
USB2.0 po rt s
JTPM1
JSPI1
Top : mouse
Bottom:keyboard
JUSB3
T:Line-In
M:Line- Out
B:Mic-In
SYSFAN2
