56

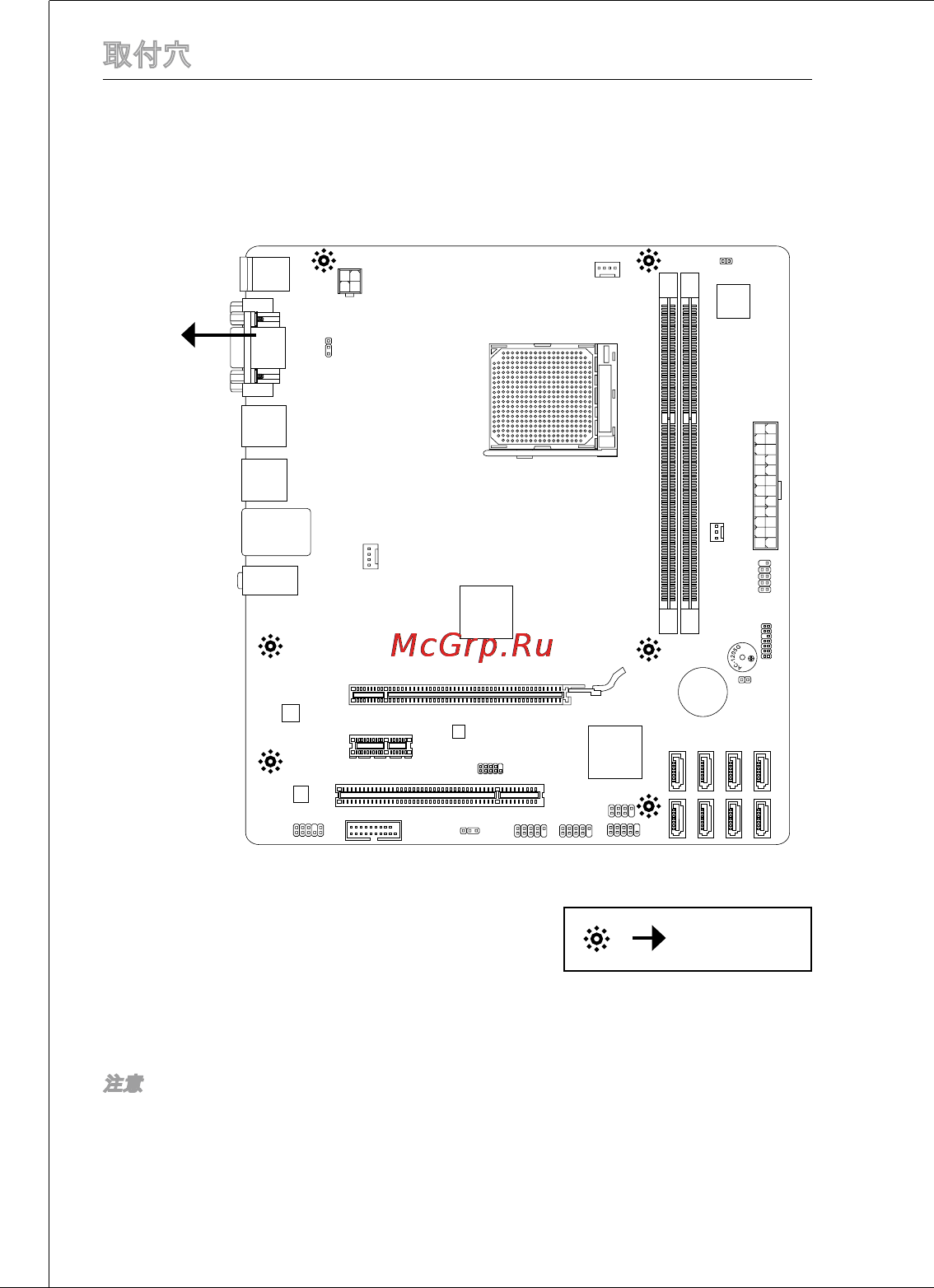

取付穴
マザーボードをインストールする時、最初にマザーボードに対して必要な取り
付けスタンドをケース内の取付プレートにインストールしてください。ねじ穴
の位置が以下のように表示されます。
i/oポートはケースのリアに向
くべきです。i/oバックプレー
トの穴と一列に並ぶべきです。
取付穴
上図を参照して、スタンドオフをケースの適切な場所にインストールします。
それから、マザーボードの取付穴を通じてスタンドオフに固定します。
注意
マザーボードの損害を防止するために、マザーボードの回路とケースの間の接
触あるいはケースに取り付けた不必要なスタンドオフが禁止されます。
ショートを引き起こす恐れがあるために、マザーボード/ケースの内に金属の
コンポーネントを取り付けないことを確認してください。
*
*
